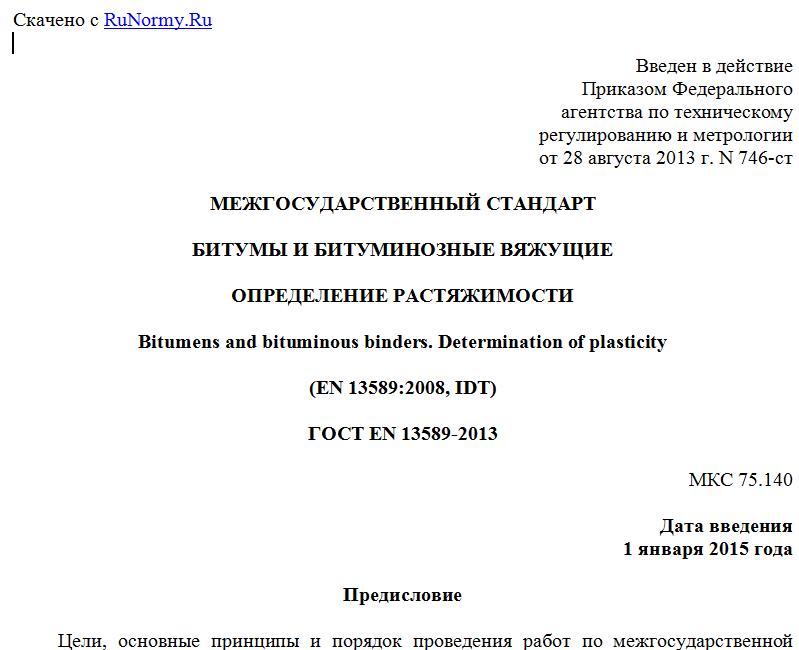

"ГОСТ EN 13589-2013. Межгосударственный стандарт. Битумы и битуминозные вяжущие. Определение растяжимости"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 746-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БИТУМЫ И БИТУМИНОЗНЫЕ ВЯЖУЩИЕ

ОПРЕДЕЛЕНИЕ РАСТЯЖИМОСТИ

Bitumens and bituminous binders. Determination of plasticity

(EN 13589:2008, IDT)

ГОСТ EN 13589-2013

МКС 75.140

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации 160 "Продукция нефтехимического комплекса", Государственным унитарным предприятием "Институт нефтехимпереработки Республики Башкортостан" (ГУП "Институт нефтехимпереработки РБ"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Настоящий стандарт идентичен европейскому региональному стандарту EN 13589:2008 Bitumen and bituminous binders - Determination of tensile properties of modified bitumen by the force ductility method (Битум и битуминозные вяжущие. Определение растяжимости модифицированного битума методом силового растяжения).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 "Битуминозные вяжущие" Европейского комитета по стандартизации (CEN), секретариат которого ведет AFNOR.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, европейские региональные стандарты, на которые даны ссылки, имеются в национальном органе по стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 746-ст межгосударственный стандарт ГОСТ EN 13589-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает метод определения растяжимости битуминозных вяжущих и битумов, модифицированных полимерами.
Результаты определения растяжимости характеризуют качество материалов.
Предупреждение - Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

2 Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 58 Bitumen and bituminous binders - Sampling bituminous binders (Битум и битуминозные вяжущие. Отбор проб битуминозных вяжущих)
EN 1431 Bitumen and bituminous binders - Determination of residual binder and oil distillate from bitumen emulsions by distillation (Битум и битуминозные вяжущие. Определение остаточного вяжущего и масляного дистиллята в битумных эмульсиях дистилляцией)
EN 12594 Bitumen and bituminous binders - Preparation of test samples (Битум и битуминозные вяжущие. Приготовление образцов для испытаний)
EN 13074 Bitumen and bituminous binders - Recovery of bitumen from bitumen emulsions by evaporation (Битум и битуминозные вяжущие. Выделение битума из битумных эмульсий выпариванием)
EN 13398 Bitumen and bituminous binders - Determination of the elastic recovery of modified bitumen (Битум и битуминозные вяжущие. Определение упругого восстановления модифицированного битума)
EN 13703 Bitumen and bituminous binders. Determination of deformation energy (Битум и битуминозные вяжущие. Определение энергии деформации)
EN 14895 Bitumen and bituminous binders - Stabilization of binder from bituminous emulsions or from cut-back and fluxed bituminous binders (Битум и битуминозные вяжущие. Стабилизация вяжущего из битуминозных эмульсий или расплавленных и разжиженных битуминозных вяжущих)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 растягивающее усилие, Н, (tensile force): Усилие, прилагаемое для растяжения испытуемого образца.
3.2 удлинение, м, (elongation): Увеличение длины образца.
Примечание - Удлинение также выражают в процентах от первоначальной длины. Его вычисляют следующим образом: (длина после испытания минус длина до испытания, деленная на длину до испытания) x 100.

3.3 растягивающее напряжение при заданном удлинении (tensile stress for a given elongation): Растягивающее напряжение, необходимое для растяжения значительной части образца на заданное удлинение.
Примечание - Заданное удлинение равно 1333% и соответствует удлинению на 400 мм.

3.4 хрупкое разрушение (brittle break): Каждое разрушение до удлинения на 1333% при определении растяжимости.

4 Сущность метода

Испытание на растяжение проводят на битуминозных вяжущих или остаточных вяжущих после выпаривания по EN 13074 или остаточных вяжущих после дистилляции по EN 1431, или состаренных вяжущих по EN 14895.
Примечание 1 - В настоящее время EN 13074 и EN 14895 пересматривают, новые редакции обозначают prEN 13074-1 и prEN 13074-2.

Образец, спрессованный в форме, растягивают в дуктилометре с постоянной скоростью при температуре испытания до удлинения 1333% (400 мм).
Примечание 2 - Образец представляет собой симметричную форму блока битума (рисунок 1).

5 Аппаратура

5.1 Дуктилометр
Дуктилометр состоит из растягивающего устройства (5.1.1) и водяной бани (5.1.2).
5.1.1 Растягивающее устройство
5.1.1.1 Растягивающее устройство должно поддерживать постоянную скорость перемещения движущихся элементов, равную (50,0 +/- 2,5) мм/мин.
5.1.1.2 Приспособления для крепления образца, расположенные на его концах, не должны оказывать воздействие в любой точке крепления, т.к. локализованное напряжение может вызывать разрыв или перелом образца.
5.1.1.3 Используют устройство, обеспечивающее:
a) растягивающее усилие, приложенное к образцу, в диапазоне от 1 до 300 Н с точностью до +/- 0,1 Н;
b) наблюдение за удлинением образца с помощью оптического экстензометра в диапазоне от 1 мм до не менее чем 450 мм с точностью до +/- 1 мм.
5.1.2 Водяная баня с контролируемой температурой, поддерживающая в течение испытания установленную температуру образца и устройства для крепления образца с точностью до +/- 0,5 °C, снабженная средствами контроля температуры испытания.
Если проводят испытания при температуре 0 °C (раздел 7) или ниже, в воду для бани добавляют 15% масс. этанола.
5.2 Записывающее устройство прикладываемого усилия и удлинения образца.
5.3 Оборудование для прессования образца
Металлические пресс-формы должны состоять из четырех частей (2 боковых половин и 2 зажимов) и иметь размеры в соответствии с рисунком 1.
Концы пресс-форм являются зажимами и аналогичны приведенным в EN 13398. Внутренний радиус зажимов должен быть (15,5 +/- 0,1) мм, вырез - шириной (20 +/- 0,2) мм, длина внутренней части зажимов - (22,8 +/- 0,2) мм.


Для просмотра документа целиком скачайте его >>>
