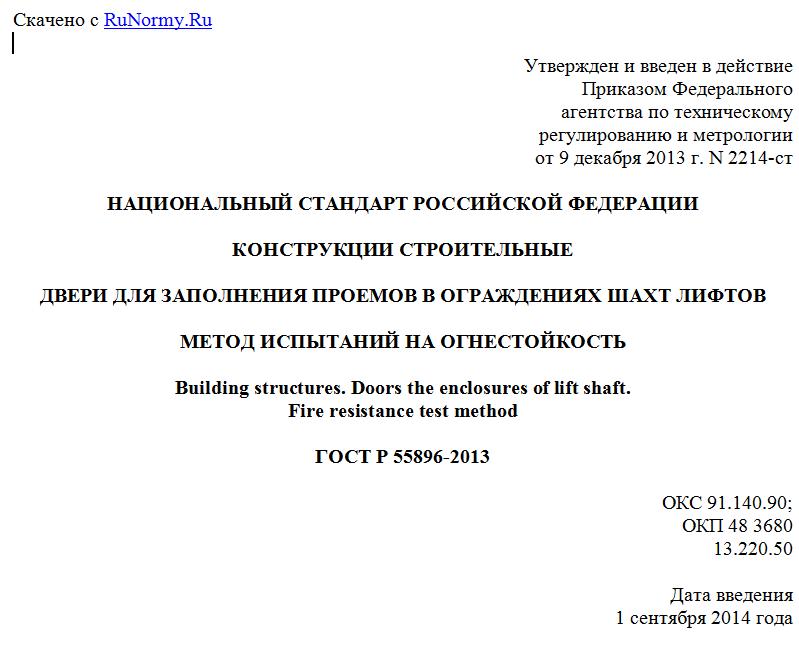

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2013 г. N 2214-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
ДВЕРИ ДЛЯ ЗАПОЛНЕНИЯ ПРОЕМОВ В ОГРАЖДЕНИЯХ ШАХТ ЛИФТОВ
МЕТОД ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ
Building structures. Doors the enclosures of lift shaft.
Fire resistance test method
ГОСТ Р 55896-2013
ОКС 91.140.90;
ОКП 48 3680
13.220.50
Дата введения
1 сентября 2014 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знака Почета" научно-исследовательский институт противопожарной обороны" МЧС России (ФГБУ ВНИИПО МЧС России) совместно с ОАО "МОС ОТИС".
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2013 г. N 2214-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает метод испытаний на огнестойкость дверей и люков, в соответствии с ГОСТ Р 53780 заполняющими проемы в ограждениях шахт лифтов (далее - дверей) и по ФЗ N 123 имеющими противопожарное исполнение. Двери закрывают проемы для:
- входа и выхода пассажиров и/или загрузки и разгрузки кабины (далее - двери шахт лифтов);
- технического обслуживания оборудования;
- аварийных действий;
- входа в приямок;
- смотровых проемов.
1.2. Требования настоящего стандарта распространяются на двери с теплоизолирующей способностью и без нее:
- распашные;
- горизонтально-раздвижные бокового открывания и телескопические;
- горизонтально-раздвижные центрального открывания;
- вертикально-раздвижные центрального и одностороннего открывания.
Створки указанных дверей могут содержать светопропускающие элементы, площадь которых от площади проема в свету (далее - проема):
- до 5%;
- свыше 5 до 25%;
- свыше 25%.
1.3. Настоящий стандарт распространяется на проведение испытаний на огнестойкость дверей шахт лифтов, содержащих светопропускающие элементы (остекление), площадь которых от площади проема в свету свыше 25% до 100%.
На двери шахт лифтов, включая двери, содержащие светопропускающие элементы (остекление), площадь которых от площади проема в свету до 5% и свыше 5% до 25%, следует использовать метод испытания на огнестойкость по ГОСТ 30247.3.
1.4. Стандарт может быть использован для оценки соответствия продукции требованиям пожарной безопасности.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие документы:
Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 53780-2010 Лифты. Общие требования безопасности к устройству и установке
ГОСТ 12.1.004-91* Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 30247.0-94 Конструкции строительные. Методы испытания на огнестойкость. Общие требования
ГОСТ 30247.1-94 Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции
ГОСТ 30247.3-2002 Конструкции строительные. Методы испытания на огнестойкость. Двери шахт лифтов.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором есть ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и их определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Шахта лифта: пространство, в котором перемещаются кабина, противовес и/или уравновешивающий груз (при их наличии).
3.2. Конструкция ограждения шахты (ограждение шахты): конструкция строительная, ограждающая шахту со всех сторон.
3.3. Двери ограждающей конструкции шахты лифта: двери, заполняющие проемы в ограждающей конструкции шахты лифта; когда ограждающая конструкция шахты является противопожарной преградой, двери, заполняющие указанные проемы, противопожарного исполнения.
3.4. Дверь шахты лифта: дверь по 3.3, обеспечивающая доступ в кабину с посадочной (погрузочной) площадки.
3.5. Дверь (люк) шахты лифта распашная: дверь (люк), створка (створки) которой (которых) при открывании поворачивается (поворачиваются) вокруг вертикальной (вертикальных) оси (осей).
3.6. Дверь шахты лифта горизонтально раздвижная: дверь, створка (створки) которой (которых) при открывании перемещается (перемещаются) в горизонтальном направлении.
3.7. Дверь шахты лифта вертикально раздвижная: дверь, створка (створки) которой (которых) при открывании перемещается (перемещаются) в вертикальном направлении.
3.8. Дверь шахты лифта центрального открывания: по ГОСТ 30247.3.
3.9. Дверь шахты лифта бокового открывания: дверь одностворчатая, створка которой при открывании перемещается в одну сторону.
3.10. Дверь шахты лифта телескопическая: двух- или многостворчатая дверь, створки которой перемещаются в параллельных плоскостях и при открывании заходят одна за другую.
3.11. Светопропускающий элемент (остекление): элемент конструкции, имеющий коэффициент светопропускания больше нуля при нормальных условиях эксплуатации.
3.12. Дверь шахты лифта с частичным светопропускающим элементом (остеклением): дверь, створка (створки) которой имеет (имеют) светопропускающий элемент любой конфигурации площадью менее 100% от площади проема в свету.
3.13. Стеклянная дверь шахты лифта: дверь, створка (створки) которой имеет (имеют) светопропускающий элемент, закрывающий 100% проема в свету.
3.14. Площадка посадочная (погрузочная): горизонтальная площадка здания (сооружения), на уровне которой останавливается кабина лифта для входа (выхода) людей и/или погрузки (разгрузки) грузов.
3.15. Фрагмент ограждающей конструкции шахты лифта: элемент стендового оборудования для проведения испытаний, предназначенный для монтажа образца двери, выполненный как часть ограждения шахты с проемом.
4. Сущность метода
Сущность метода заключается в определении времени от начала теплового воздействия на образец по стандартному температурному режиму до наступления одного или нескольких нормируемых предельных состояний конструкции по огнестойкости в соответствии с настоящим стандартом.
Тепловое воздействие на образец двери должно производиться с одной стороны, которая при эксплуатации обращена в противоположную от шахты сторону.
5. Предельные состояния
5.1. Потеря целостности (E) вследствие:
а) появления устойчивого пламени с необогреваемой стороны образца длительностью 10 с и более;
б) воспламенения или возникновения тления со свечением ватного тампона в результате воздействия горячих газов, проникающих через зазоры, щели, отверстия, притворы, лабиринты и т.п.;
в) образования в конструкции образца сквозных отверстий (щелей) размерами, позволяющими щупу диаметром (6,0 +/- 0,2) мм проникать в них и беспрепятственно перемещаться вдоль отверстия (щели) на расстояние не менее 150 мм, или щупу диаметром (25,0 +/- 0,2) мм беспрепятственно проникать в сквозные отверстия (при этом зазор между порогом и торцевой частью створок, указанный в технической документации, но не более 10 мм, не учитывается). Длина щупов должна быть не менее 500 мм;
г) обрушения светопропускающего элемента.
5.2. Потеря теплоизолирующей способности (I) вследствие повышения температуры на необогреваемой поверхности двери по сравнению с температурой образца перед началом испытания в среднем более чем на 280 °C, на 330 °C в любой точке измерения согласно 10.7.1 - 10.7.5.
5.3. Достижение допустимой величины плотности потока теплового излучения (W) 15 кВт/м2 согласно 10.8.
5.4. Предельными состояниями при испытаниях образца двери без теплоизолирующей способности являются:
5.4.1. Потеря целостности дверей (E):
а) без светопропускающих элементов по ГОСТ 30247.3;
б) со светопропускающими элементами по 5.1 а), в), г);
5.4.2. Достижение допустимой величины плотности потока теплового излучения (W) по 5.3.
5.5. Предельными состояниями при испытаниях образца двери с теплоизолирующей способностью являются:
