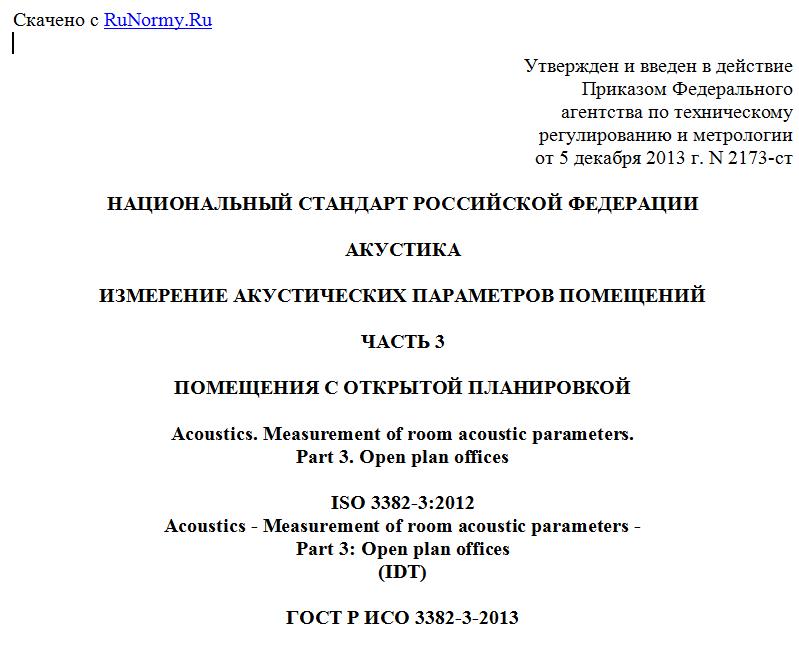

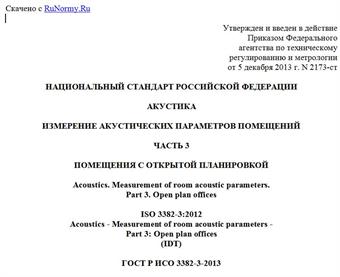

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2013 г. N 2173-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ИЗМЕРЕНИЕ АКУСТИЧЕСКИХ ПАРАМЕТРОВ ПОМЕЩЕНИЙ
ЧАСТЬ 3
ПОМЕЩЕНИЯ С ОТКРЫТОЙ ПЛАНИРОВКОЙ
Acoustics. Measurement of room acoustic parameters.
Part 3. Open plan offices
ISO 3382-3:2012
Acoustics - Measurement of room acoustic parameters -
Part 3: Open plan offices
(IDT)
ГОСТ Р ИСО 3382-3-2013
Группа Т34
ОКС 91.120.20
Дата введения
1 декабря 2014 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2173-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3382-3:2012 "Акустика. Измерение акустических параметров помещений. Часть 3. Помещения с открытой планировкой" (ISO 3382-3:2012, Acoustics - Measurement of room acoustic parameters - Part 3: Open plan offices).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Термин "помещения с открытой планировкой" в контексте настоящего стандарта относится к офисам и аналогичным помещениям, в которых множество людей могут работать, вести переговоры или присутствовать независимо от наличия постоянных рабочих мест. Деятельность людей в помещениях с открытой планировкой воздействует на находящихся вокруг них других людей. Неудовлетворительные акустические условия вынуждают к громкой речи, препятствуют концентрации внимания и снижают производительность труда, особенно в мыслительных задачах. Громкая речь может мешать присутствующим и не позволяет сохранить конфиденциальность разговоров.
Проектирование помещений с открытой планировкой включает в себя тщательное рассмотрение размещения рабочих мест и взаимного расположения рабочих коллективов и групп. Другими факторами, влияющими на акустические характеристики помещения, являются звукопоглощение, высота перегородок, шкафов и акустических экранов, фоновый шум, степень изолированности рабочего места, расстояние между рабочими местами и размеры помещения. Считалось, что время реверберации помещения является важнейшим показателем его акустических свойств. Тем не менее, очевидно, что для более полной оценки акустических свойств необходимы измерения других величин, таких как скорость пространственного спада уровней звукового давления, индекс передачи речи и уровни фонового шума. Если для оценки акустических свойств помещения достаточно времени реверберации, то его измеряют в соответствии с ИСО 3382-2.
Настоящий стандарт устанавливает метод измерений, позволяющий представить основные характеристики помещений с открытой планировкой в виде одночисловых величин. Основной целью при проектировании помещения с открытой планировкой является достижение необходимой изолированности рабочих мест, обеспечивающей приемлемую конфиденциальность при речевой коммуникации между людьми. Одночисловые величины хорошо согласуются с оценкой работником акустических условий.
На акустические условия большое воздействие оказывают предметы обстановки. Поэтому измерения выполняют в окончательно спланированном и полностью обставленном помещении. Результаты измерений в помещении без обстановки неадекватны воспринимаемым работником акустическим условиям. Существенно, что измерения выполняют в отсутствие людей, но при обычном дневном фоновом шуме, создаваемом вентиляцией либо транспортным шумом или системой искусственного звукового маскирования. Присутствие людей значительно изменяет во времени фоновый шум и получение надежных результатов измерений становится невозможным.
Одночисловые величины предназначены для описания ситуации, когда говорит один человек, а остальные молчат. Поэтому измерения выполняют при помощи одного громкоговорителя. Если одновременно разговаривают множество людей, то происходит усиление эффекта маскирования и степень отвлекаемости внимания снижается (см. [10]). Таким образом, результаты измерений описывают ситуацию наибольшей отвлекаемости. Тем не менее, настоящий стандарт может применяться для оценки акустических свойств помещений, например, телефонных справочных центров (так называемых call-центров), где непрерывно разговаривают много операторов. В таких случаях одновременные разговоры многих людей могут создавать положительный маскирующий эффект, в результате чего настоящий стандарт может недооценивать фактическую конфиденциальность при речевой коммуникации.
1. Область применения
Настоящий стандарт устанавливает методы измерений акустических характеристик помещений с открытой планировкой вместе с предметами обстановки. Рассматриваются методика и средства измерений, методы оценивания и представления результатов испытаний.
Результаты измерений могут быть использованы для оценки акустических характеристик помещений с открытой планировкой. Настоящий стандарт распространяется на помещения средних и больших размеров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированную ссылку относят к последней редакции ссылочного стандарта, включая его изменения.
ИСО 3382-1 Акустика. Измерение акустических параметров помещений. Часть 1. Зрительные залы (ISO 3382-1, Acoustics - Measurement of room acoustic parameters - Part 1: Performance rooms)
ИСО 3740 Акустика. Руководство по выбору метода определения уровней звуковой мощности (ISO 3740, Acoustics - Determination of sound power levels of noise sources - Guidelines for the use of basic standards)
ИСО 3744 Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью (ISO 3744, Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Engineering methods for an essentially free field over a reflecting plane)
ИСО 14257 Акустика. Построение и параметрическое описание линий пространственного распределения звука в рабочих помещениях для оценки их акустических характеристик (ISO 14257, Acoustics - Measurement and parametric description of spatial sound distribution curves in workrooms for evaluation of their acoustical performance)
ИСО 16032 Акустика. Измерение уровня звукового давления, создаваемого инженерным оборудованием зданий. Технический метод (ISO 16032, Acoustics - Measurement of sound pressure level from service equipment in buildings - Engineering method)
МЭК 61672-1 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications)
МЭК 61260 Электроакустика. Фильтры полосовые октавные и на доли октавы (IEC 61260, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 60268-16:2011 Оборудование звуковых систем. Часть 16. Объективная оценка разборчивости речи по индексу передачи речи (IEC 60268-16:2011, Sound system equipment - Part 16: Objective rating of speech intelligibility by speech transmission index)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 пространственное распределение уровня звука речи (spatial sound distribution of the A-weighted sound pressure level of speech): Кривая, отображающая уменьшение уровня звука в зависимости от расстояния до источника, излучающего шум, имеющий спектр звуковой мощности стандартной речи.
3.2 пространственная скорость спада речи (spatial decay rate of speech) D2,S: Скорость пространственного спада уровня звука речи при удвоении расстояния.
Примечание - Данное определение является модификацией определения величины DL2, введенной в ИСО 14257, путем использования спектра стандартной речи и частотной коррекции A во всем диапазоне частот. Пространственный спад не определяют в октавных полосах.
3.3 уровень звука речи на расстоянии 4 м (A-weighted sound pressure level of speech at a distance of 4 m) Lp,A,S,4m, дБ: Номинальный уровень корректированного по частотной характеристике A звукового давления стандартной речи на расстоянии 4 м от источника звука.
Примечание - Точка измерения не обязательно располагается на данном расстоянии от источника. Величину Lp,A,S,4m определяют с помощью линейной регрессии кривой пространственного распределения уровня звука речи.
3.4 индекс передачи речи (speech transmission index) STI: Физическая величина, характеризующая качество передачи речи с точки зрения разборчивости.
[IEC 60268-16:2011]
3.5 пространственное распределение индекса передачи речи (spatial sound distribution of the speech transmission index): Кривая, показывающая зависимость индекса передачи речи, транслируемой образцовым источником звука, при увеличении расстояния до него.
3.6 расстояние отвлекаемости (distraction distance) rD, м: Расстояние до говорящего, при котором индекс передачи речи снижается до 0,50 и ниже.
Примечание - При больших расстояниях сосредоточенность и конфиденциальность начинают быстро повышаться (см. [8], [14]).
3.7 расстояние конфиденциальности (privacy distance) rP, м: расстояние от говорящего, при котором индекс передачи речи снижается до 0,20 и менее.
Примечание - При расстояниях, превышающих расстояние конфиденциальности, сосредоточенность и конфиденциальность почти такие же, как в изолированных офисных помещениях (см. [8], [14]). В помещениях с низкой конфиденциальностью при речевой коммуникации или малым объемом значения STI менее 0,20 труднодостижимы.
3.8 уровень фонового шума (background noise level) Lp,B, дБ: Уровень звукового давления в октавных полосах частот на рабочем месте в рабочее время при отсутствии людей.
Примечание - В настоящем стандарте фоновым шумом называют любой непрерывный шум, создаваемый всеми источниками, кроме речи, например шум систем отопления, вентиляции и кондиционирования воздуха, внешний транспортный шум, шум офисного оборудования или систем звукового маскирования.
