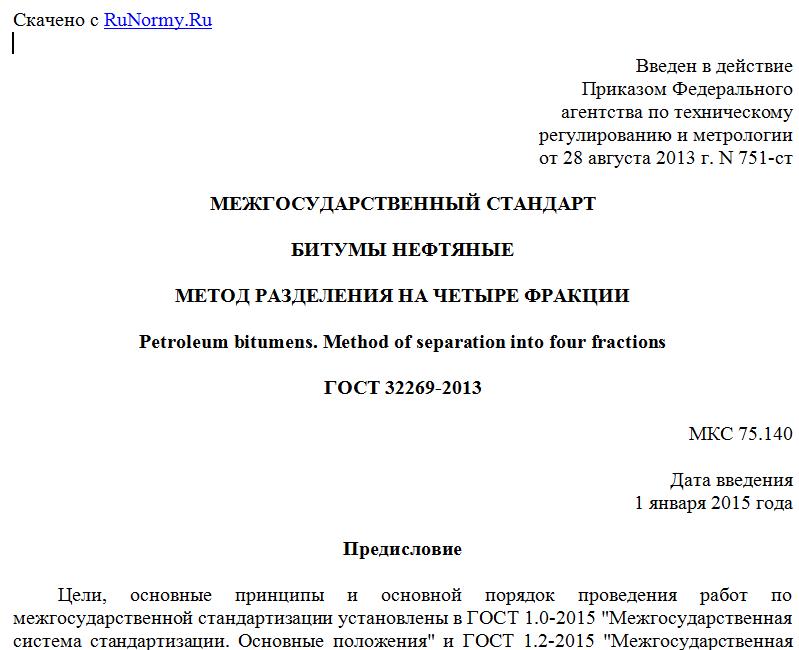

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 751-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ НЕФТЯНЫЕ
МЕТОД РАЗДЕЛЕНИЯ НА ЧЕТЫРЕ ФРАКЦИИ
Petroleum bitumens. Method of separation into four fractions
ГОСТ 32269-2013
МКС 75.140
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 28 августа 2013 г. N 58-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 751-ст межгосударственный стандарт ГОСТ 32269-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен стандарту ASTM D 4124-09 "Стандартный метод разделения нефтяного битума на четыре фракции" ("Standard test method for separation of asphalt into four fractions", IDT)
Стандарт разработан Комитетом ASTM D 02 "Нефтепродукты и смазочные материалы" и находится под контролем подкомитета D 02.05 "Характеристики топлива, нефтяного кокса и углеродных материалов" Американского общества по испытаниям и материалам
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6)
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандарты ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов
Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Декабрь 2016 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод разделения нефтяных битумов на четыре определенные фракции: насыщенных углеводородных соединений, нафтеновых ароматических соединений, полярных ароматических соединений и асфальтенов, нерастворимых в изооктане. Настоящий стандарт также применяют для выделения фракций насыщенных, нафтеновых ароматических и полярных ароматических углеводородов из таких продуктов перегонки, как вакуумные газойли, смазочные масла и продукты рециркуляции. Эти продукты перегонки обычно не содержат асфальтены.
1.2 Значения в единицах системы СИ являются стандартными.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
1.4 Так как точностные показатели настоящего метода не были разработаны, настоящий стандарт применяют только для исследовательских или информационных целей.
Настоящий стандарт не применяют для решения вопроса о принятии или отклонении материала при торговле.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <1>.
ASTM D 140 Standard practice for sampling bituminous materials (Стандартная методика отбора проб битуминозных материалов)
Manual on Hydrocarbon Analysis (Руководство по анализу углеводородов) <2>
--------------------------------
<1> Стандарты ASTM можно найти на ASTM website, www.astm.org или следует обратиться к службе ASTM по работе с клиентами на service@astm.org. Относительно тома ежегодного сборника стандартов ASTM следует обратиться на страницу ASTM Website standard's Document Summary.
<2> Доступно в ASTM как PCN 03-332030-12.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 асфальтены или нерастворимые в алканах вещества (asphaltenes or alkane insolubles): Нерастворимые вещества, которые могут быть выделены из битума после его кипячения в н-алкане (в некоторых случаях в разветвленном алкане) при определенных в настоящем стандарте условиях.
3.2 нафтены (naphthens): Углеводородные циклические соединения с общей формулой CnH2n, производные циклопентана и циклогексана, определенные в нефтях.
3.3 ароматические нафтены (naphthene aromatics): Соединения, адсорбирующиеся на прокаленном оксиде алюминия CG-20 в присутствии н-гептана и десорбирующиеся толуолом после выделения насыщенных соединений при установленных условиях.
3.4 петролены (мальтены) [petrolenes (maltenes)]:
1) соединения, входящие в состав битума, которые растворяются в н-алканах (в некоторых случаях в разветвленных алканах) с числом атомов углерода от 5 до 10, наиболее часто используется н-гептан;
2) низкомолекулярные вещества, растворимые в алканах, выделяемые после выделения асфальтенов из кипяченой смеси при определенных условиях, описанных в настоящем и других аналогичных методах.
3.5 полярные ароматические соединения (смолы) [polar aromatics (resins)]: Вещества, десорбирующиеся смесью толуола с метанолом (в соотношении 50:50) и трихлорэтиленом из прокаленного оксида алюминия CG-20 после выделения фракций насыщенных и нафтеновых ароматических соединений при определенных условиях.
3.6 насыщенные углеводороды (saturates): Вещества, которые при определенных условиях не абсорбируются на прокаленном оксиде алюминия CG-20 при протекании через него с алкановым элюатом.
4 Сущность метода
4.1 Из образца, содержащего четыре определенные фракции, сначала выделяют асфальтены, нерастворимые в алканах, и петролены, растворимые в алканах. Затем петролены адсорбируют на прокаленном оксиде алюминия CG-20 и разделяют на фракции насыщенных, нафтеновых ароматических и полярных ароматических углеводородов откачиванием элюотропного ряда из элюентов вверх через стеклянную хроматографическую колонку с прокаленным оксидом алюминия. Извлеченные фракции выделяют удалением растворителя до окончательного взвешивания. Три извлеченные фракции и выпавшие в осадок в алкане асфальтены составляют четыре фракции в соответствии с определениями в разделе 3.
5 Назначение и применение
5.1 В соответствии с настоящим методом битум разделяют на четыре определенные фракции. Анализ фракций может быть использован для оценки состава битума 1, 2. Например, можно сравнить соотношение фракций с другими битумными системами, чтобы оценить параметры переработки и старения, характеризующие эксплуатационные свойства битума.
6 Аппаратура и оборудование
6.1 Аппарат с противотоком для разделения асфальтенов/мальтенов, приведенный на рисунке 1 (описание деталей см. в 6.1.1)
a - кольцевой штатив с зажимом; b - пластина,
распределяющая нагрев; c - колба Эрленмейера с горлышком
из спеченного стекла с шлифом 29/42; d - переходник
с горлышка из спеченного стекла с шлифом 29/42 на 24/40;
e - холодильник Аллина со стеклянным горлышком
с шлифом 24/40
Рисунок 1 - Аппарат для разделения асфальтенов/мальтенов
