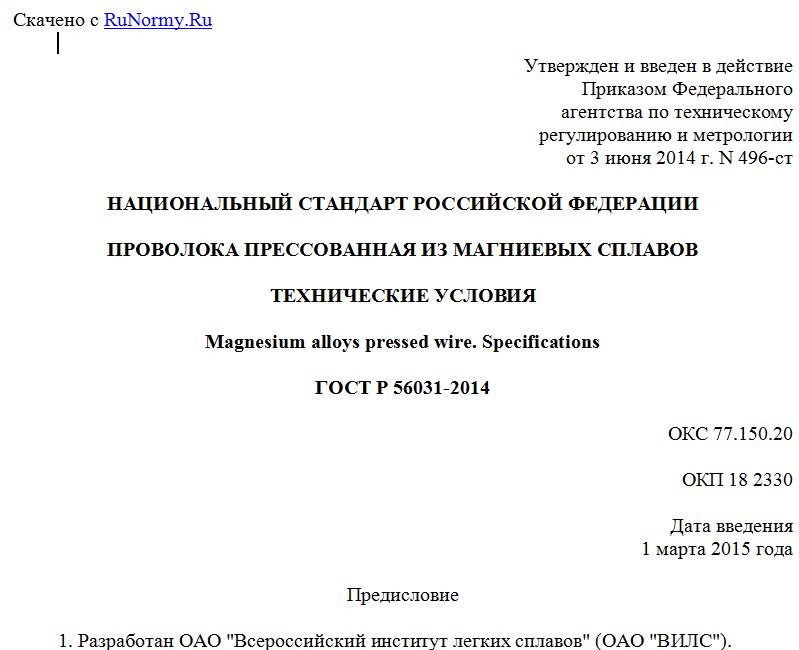

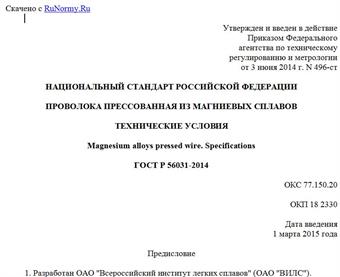

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2014 г. N 496-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА ПРЕССОВАННАЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Magnesium alloys pressed wire. Specifications
ГОСТ Р 56031-2014
ОКС 77.150.20
ОКП 18 2330
Дата введения
1 марта 2015 года
Предисловие
1. Разработан ОАО "Всероссийский институт легких сплавов" (ОАО "ВИЛС").
2. Внесен Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2014 г. N 496-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на прессованную проволоку из магниевых сплавов, применяемую для сварки и в других отраслях промышленности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 9.511-93 Единая система защиты от коррозии и старения. Полуфабрикаты из магниевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 2856-79 Сплавы магниевые литейные. Марки
ГОСТ 3240.0-76 Сплавы магниевые. Общие требования к методам анализа
ГОСТ 3240.1-76 Сплавы магниевые. Методы определения алюминия
ГОСТ 3240.2-76 Сплавы магниевые. Методы определения марганца
ГОСТ 3240.3-76 Сплавы магниевые. Методы определения цинка
ГОСТ 3240.4-76 Сплавы магниевые. Методы определения индия
ГОСТ 3240.5-76 Сплавы магниевые. Методы определения циркония
ГОСТ 3240.6-76 Сплавы магниевые. Методы определения кадмия
ГОСТ 3240.7-76 Сплавы магниевые. Метод определения кальция
ГОСТ 3240.8-76 Сплавы магниевые. Метод определения кремния
ГОСТ 3240.9-76 Сплавы магниевые. Методы определения лантана
ГОСТ 3240.10-76 Сплавы магниевые. Метод определения лития
ГОСТ 3240.11-76 Сплавы магниевые. Метод определения калия
ГОСТ 3240.12-76 Сплавы магниевые. Методы определения меди
ГОСТ 3240.13-76 Сплавы магниевые. Метод определения натрия
ГОСТ 3240.14-76 Сплавы магниевые. Метод определения неодима
ГОСТ 3240.15-76 Сплавы магниевые. Методы определения никеля
ГОСТ 3240.16-76 Сплавы магниевые. Методы определения суммы редкоземельных элементов и церия
ГОСТ 3240.17-76 Сплавы магниевые. Методы определения серебра
ГОСТ 3240.18-76 Сплавы магниевые. Метод определения титана
ГОСТ 3240.19-76 Сплавы магниевые. Метод определения хлора
ГОСТ 3240.20-76 Сплавы магниевые. Методы определения железа
ГОСТ 3240.21-76 Сплавы магниевые. Метод определения бериллия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14957-76 Сплавы магниевые деформируемые. Марки
ГОСТ 19433-88 Грузы опасные. Классификация и маркировка
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Основные параметры и размеры
3.1. Проволоку изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
3.2. Диаметр проволоки, предельные отклонения по нему и теоретическая масса 1 м проволоки должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
Номинальный диаметр, мм Предельное отклонение по диаметру, мм Длина, мм Теоретическая масса 1 м проволоки, кг
1,2 +/- 0,2 В бухтах, смотанных общим жгутом, не более 10000 0,002
2,0 +/- 0,3 То же 0,006
2,5 +/- 0,3 То же 0,009
3,0 +/- 0,3 То же 0,013
4,0 +/- 0,5 То же 0,023
5,0 +/- 0,5 В пучках, не менее 1000 0,035
6,0 +/- 0,5 То же 0,051
8,0 +/- 0,5 То же 0,090
Примечание. Проволоку диаметрами 4,0 - 8,0 мм из сплавов МА5, МА15, МЛ5 изготовляют с предельными отклонениями по диаметру +/- 0,3 мм. Проволоку из сплавов МА20-1 (Св-1) и МА3-1 (Св-2) изготовляют только диаметрами 2,0 - 4,0 мм.
3.3. Теоретическая масса 1 м проволоки вычислена по номинальным размерам при плотности 1,8 г/см3, что соответствует плотности магниевого сплава марки МА5.
Для вычисления теоретической массы проволоки из других сплавов следует пользоваться переводными коэффициентами, приведенными в Приложении А.
Примеры условных обозначений:
Проволока из сплава МА2-1 диаметром 2,0 мм в бухте:
Проволока МА2-1 2,0БТ ГОСТ Р
Проволока из сплава МА8 диаметром 5,0 мм в пучке:
Проволока МА8 5,0 ПЧ ГОСТ Р
4. Технические требования
4.1. Проволоку изготовляют из магниевых сплавов марок МА2, МА2-1, МА2-1пч, МА5, МА8, МА15, МА18, МА21 (ИМВ2), МЛ5, МЛ10, ВМД10, МА20-1 (Св-1), МА3-1 (Св-2). Химический состав сплавов марок МА2, МА2-1, МА2-1пч, МА5, МА8, МА15, МА18, МА21 (ИМВ2) должен соответствовать требованиям ГОСТ 14957, сплавов марок МЛ5, МЛ10 - ГОСТ 2856, сплавов марок ВМД10, МА20-1 (Св-1), МА3-1 (Св-2) - указанному в таблице 2.
Таблица 2
Марка сплава Массовая доля, %
Основные компоненты
магний алюминий цирконий иттрий цинк марганец кадмий церий
ВМД10 основа - 0,3 - 0,9 6,8 - 8,5 1,5 - 2,0 - 1,2 - 2,0 -
МА20-1 (Св-1) основа - 0,4 - 1,0 - 1,0 - 1,8 - - 3,0 - 3,7
МА3-1 (Св-2) основа 5,5 - 6,5 - - 1,0 - 1,5 0,2 - 0,6 - -
Окончание таблицы 2
Марка сплава Массовая доля, %
Примеси, не более
железо медь никель кремний алюминий бериллий марганец прочие примеси
ВМД10 0,03 0,03 0,005 0,04 0,04 0,002 - 0,03
МА20-1 (Св-1) 0,05 0,05 0,01 0,1 0,01 - 0,02 0,03
МА3-1
Для просмотра документа целиком скачайте его >>>
