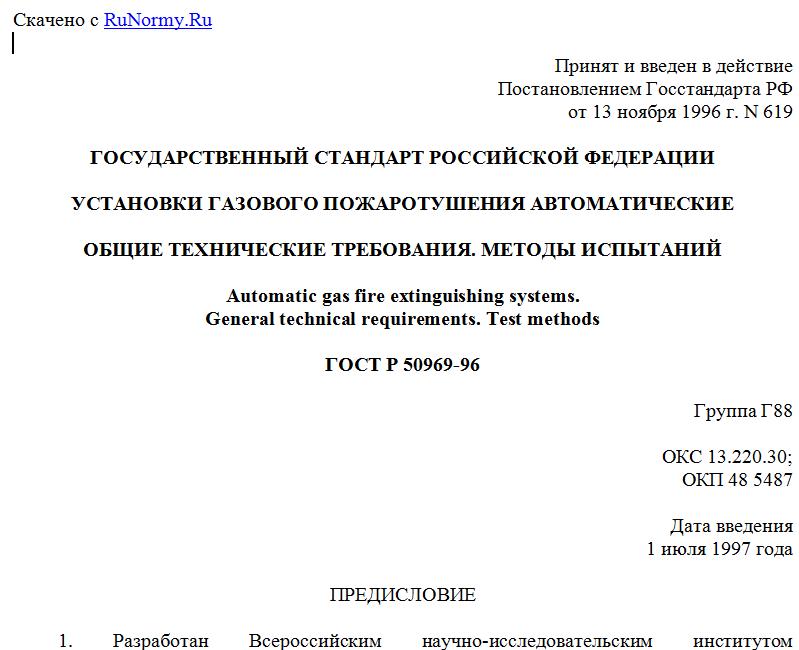

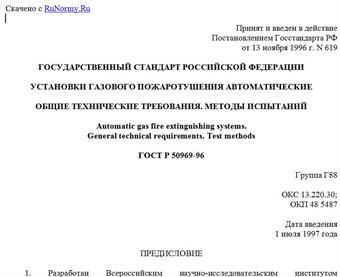

Принят и введен в действие
Постановлением Госстандарта РФ
от 13 ноября 1996 г. N 619
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic gas fire extinguishing systems.
General technical requirements. Test methods
ГОСТ Р 50969-96
Группа Г88
ОКС 13.220.30;
ОКП 48 5487
Дата введения
1 июля 1997 года
ПРЕДИСЛОВИЕ
1. Разработан Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) Министерства внутренних дел Российской Федерации.
Внесен Техническим комитетом по стандартизации ТК 274/643 "Пожарная безопасность".
2. Принят и введен в действие Постановлением Госстандарта России от 13 ноября 1996 г. N 619.
3. Введен впервые.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на централизованные и модульные автоматические установки объемного газового пожаротушения (далее - установки <*>) и устанавливает общие технические требования к установкам и методы их испытаний <**>.
--------------------------------
<*> Установки, разработанные или реконструированные после введения в действие настоящего стандарта.
<**> Методы испытаний предназначены для проверки установок, в которых применяют вновь разработанные оборудование, вещества, изделия, материалы.
Требования настоящего стандарта также могут использоваться при проектировании, монтаже, испытании и эксплуатации установок локального газового пожаротушения.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты и своды правил:
ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.026-2001. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 53280.3-2009. Установки пожаротушения автоматические. Огнетушащие вещества. Часть 3. Газовые огнетушащие вещества. Методы испытаний
ГОСТ Р 53281-2009. Установки газового пожаротушения автоматические. Модули и батареи. Общие технические требования. Методы испытаний
ГОСТ Р 53282-2009. Установки газового пожаротушения автоматические. Резервуары изотермические пожарные. Общие технические требования. Методы испытаний
ГОСТ Р 53283-2009. Установки газового пожаротушения автоматические. Устройства распределительные. Общие технические требования. Методы испытаний
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.033-81. Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.047-86. Система стандартов безопасности труда. Пожарная техника. Термины и определения
ГОСТ 12.3.046-91. Система стандартов безопасности труда. Установки пожаротушения автоматические. Общие технические требования
ГОСТ 12.4.009-83. Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 9293-74 (ИСО 2435-73). Азот газообразный и жидкий. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21128-83. Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 21752-76. Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76. Система "Человек-машина". Рычаги управления. Общие эргономические требования
ГОСТ 28130-89. Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические
СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Батарея газового пожаротушения: группа модулей, объединенных трубопроводным коллектором и устройством ручного пуска, выпускаемая заводом-изготовителем как серийное изделие. [ГОСТ Р 53281, пункт 3.2]
3.2. Газовое огнетушащее вещество (ГОТВ): индивидуальное химическое соединение или смесь соединений, которые при тушении пламени находятся в газообразном или парообразном состоянии и обладают физико-химическими свойствами, позволяющими создать условия для прекращения горения. [ГОСТ Р 53280.3, пункт 3.2]
3.3. ГОТВ-сжатый газ: газовое огнетушащее вещество, которое находится в газовой фазе в условиях эксплуатации модуля (батареи). [ГОСТ Р 53281, пункт 3.4]
3.4. ГОТВ-сжиженный газ: газовое огнетушащее вещество, которое может находиться в жидкой фазе в условиях эксплуатации модуля (батареи). [ГОСТ Р 53281, пункт 3.5]
3.5. Дистанционное включение (пуск) установки: включение (пуск) установки вручную от пусковых элементов, устанавливаемых в защищаемом помещении или рядом с ним, в диспетчерском пункте или на пожарном посту, у защищаемого сооружения или оборудования. [СП 5.13130, пункт 3.21]
3.6. Запас огнетушащего вещества: требуемое количество огнетушащего вещества, которое хранится в целях восстановления расчетного количества или резерва огнетушащего вещества.
3.7. Инерционность установки пожаротушения: время с момента достижения контролируемым фактором пожара уровня срабатывания чувствительного элемента пожарного извещателя, спринклерного оросителя либо побудительного устройства до начала подачи огнетушащего вещества в защищаемую зону. Примечание. Для установок пожаротушения, в которых предусмотрена задержка времени на выпуск огнетушащего вещества с целью безопасной эвакуации людей из защищаемого помещения и/или для управления технологическим оборудованием, это время не входит в инерционность установки пожаротушения. [СП 5.13130, пункт 3.34]
3.8. Местное включение (пуск) установки: включение (пуск) установки от пусковых элементов, устанавливаемых в помещении насосной станции или станции пожаротушения, а также от пусковых элементов, устанавливаемых на модулях пожаротушения. [СП 5.13130, пункт 3.43]
3.9. Модуль газового пожаротушения: баллон с запорно-пусковым устройством для хранения и выпуска газовых огнетушащих веществ. [ГОСТ Р 53281, пункт 3.1]
3.10. Модульная установка газового пожаротушения: автоматическая установка пожаротушения, содержащая один или несколько модулей газового пожаротушения, которые размещены в защищаемом помещении или рядом с ним.
3.11. Насадок: устройство для выпуска и распределения газового огнетушащего вещества или огнетушащего порошка. [СП 5.13130, пункт 3.50]
3.12. Нормативная огнетушащая концентрация: огнетушащая концентрация, установленная в действующих нормативных документах. [СП 5.13130, пункт 3.54]
3.13. Побудительная система: трубопровод, заполненный водой, водным раствором, сжатым воздухом, или трос с тепловыми замками, предназначенные для автоматического и дистанционного включения водяных и пенных дренчерных установок пожаротушения, а также установок газового или порошкового пожаротушения. [СП 5.13130, пункт 3.64]
3.14. Продолжительность подачи ГОТВ: время с момента начала выпуска ГОТВ из насадка в защищаемое помещение до момента выпуска из установки 95% массы ГОТВ, требуемой для создания нормативной огнетушащей концентрации в защищаемом помещении.
3.15. Пусковой импульс: ограниченное во времени воздействие технического средства (электрическим током, давлением рабочей среды, механической силой) на модуль (батарею) в целях его (ее) срабатывания. [ГОСТ Р 53281, пункт 3.13]
3.16. Распределительное устройство: запорное устройство, установленное на трубопроводе и обеспечивающее пропуск газового огнетушащего вещества из автоматической установки пожаротушения по направлениям в один из нескольких защищаемых объектов. [ГОСТ Р 53283, пункт 3.1]
3.17. Резерв огнетушащего вещества: требуемое количество огнетушащего вещества, готовое к немедленному применению в случаях повторного воспламенения или невыполнения установкой пожаротушения своей задачи. [СП 5.13130, пункт 3.83]
