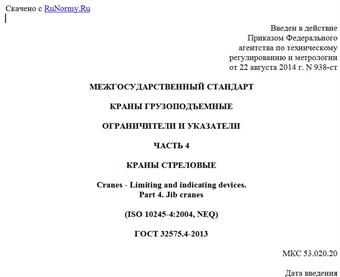

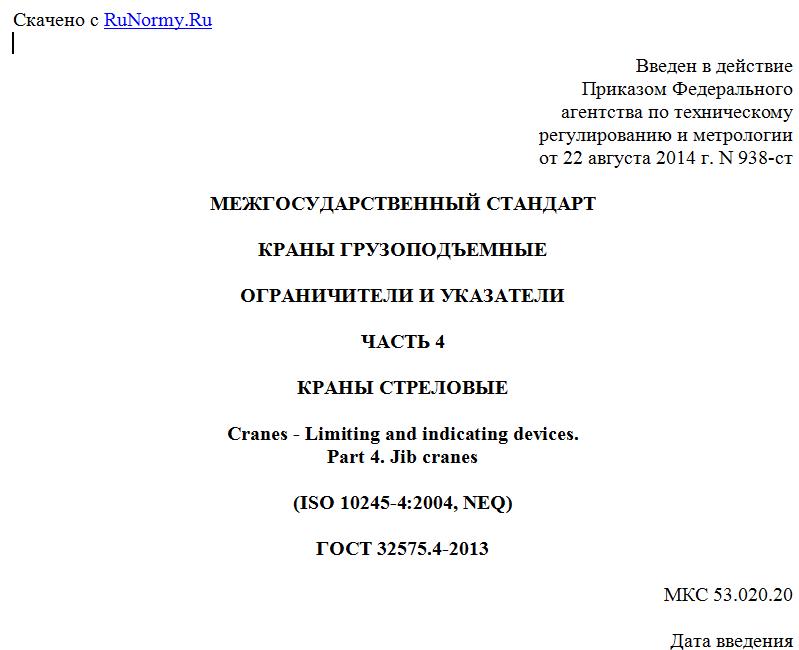

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 938-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ОГРАНИЧИТЕЛИ И УКАЗАТЕЛИ
ЧАСТЬ 4
КРАНЫ СТРЕЛОВЫЕ
Cranes - Limiting and indicating devices.
Part 4. Jib cranes
(ISO 10245-4:2004, NEQ)
ГОСТ 32575.4-2013
МКС 53.020.20
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 62-П от 03.12.2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 938-ст межгосударственный стандарт ГОСТ 32575.4-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10245-4:2004 "Cranes - Limiting and indicating devices - Part 4: Jib cranes" (Краны грузоподъемные. Ограничители и указатели. Часть 4: Краны стреловые).
Степень соответствия - неэквивалентная (NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является 4-й частью серии стандартов "Краны грузоподъемные. Ограничители и указатели" и содержит особые требования к ограничителям и указателям рабочих параметров, устанавливаемых на кранах стреловых, не вошедшие в 1-ю часть стандарта. Стандарт разработан с учетом основных нормативных положений международных стандартов ИСО 10245-1:2008 Краны грузоподъемные. Ограничители и указатели. Часть 1: Общие положения. (ISO 10245-1:2008 Cranes - Limiting and indicating devices - Part 1: General) и ИСО 10245-4:2004 Краны грузоподъемные. Ограничители и указатели. Часть 4: Краны стреловые. (ISO 10245-4:2004 Cranes - Limiting and indicating devices - Part 4: Jib cranes). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к ограничителям и указателям рабочих параметров стреловых кранов (далее - "краны") согласно классификации [1] применительно к нагрузкам и движениям, эксплуатации и окружающей среде. Стандарт не распространяется на мобильные (самоходные), железнодорожные, башенные краны, а также краны, установленные на морских платформах и плавсредствах.
Общие требования к ограничителям и указателям для кранов устанавливают в национальных стандартах государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта <1>.
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 55179-2012 (ИСО 10245-1:2008) "Краны грузоподъемные. Ограничители и указатели. Часть 1. Общие положения".
Настоящий стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с данным стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями данного стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1451-77 Краны грузоподъемные. Нагрузка ветровая
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями, приведенные в ГОСТ 27555, [1], [2] и [3].
4. Ограничители грузоподъемности и указатели
номинальной грузоподъемности. Общие положения
4.1 Общие требования для стреловых кранов
4.1.1 Ограничители грузоподъемности (ограничители грузового момента) и указатели номинальной грузоподъемности должны устанавливаться на всех кранах, имеющих номинальную грузоподъемность 1 т и более, или если момент грузовой опрокидывающий достигает или превышает 40 000 Нм.
Примечания
1 Для кранов, у которых номинальная грузоподъемность не изменяется в зависимости от положения груза, указатель номинальной грузоподъемности может не устанавливаться.
2 При использовании цепной тали в качестве механизма подъема крана, для которого установка ограничителя грузоподъемности обязательна, муфта предельного момента не может служить заменой ограничителя грузоподъемности крана.
4.2 Ограничители грузоподъемности. Специальные требования и характеристики
4.2.1 Сработавший ограничитель грузоподъемности должен находиться в этом состоянии и блокировать все движения крана, ведущие к увеличению нагрузки, до тех пор, пока перегрузка не будет устранена, а соответствующий орган управления не будет возвращен в нейтральное положение.
4.2.2 Ограничитель грузоподъемности должен допускать работу механизма подъема с номинальным грузом с учетом среднего расчетного значения ускорения при динамических нагрузках.
Примечание - Как правило, ограничитель должен быть настроен на соответствующее значение и опломбирован при испытаниях на месте установки. Для серийно выпускаемых кранов допускается настройка ограничителей на предприятии-изготовителе, при этом должна быть учтена упругость стрелы крана, для которого предназначен ограничитель.
4.2.3 Ограничитель грузоподъемности должен срабатывать при достижении не более 110% от номинальной грузоподъемности.
4.2.4 Ограничитель грузоподъемности должен обеспечить невозможность отрыва от основания груза, превышающего ограничения.
4.3 Указатели номинальной грузоподъемности. Специальные требования и характеристики
4.3.1 Указатель номинальной грузоподъемности должен обеспечить предупреждение оператора крана (крановщика) непрерывной визуальной и звуковой информацией о приближении к номинальной грузоподъемности. Это предупреждение должно начинаться при нагрузке не менее 90% и не более 95% от номинальной грузоподъемности.
4.3.2 Указатель номинальной грузоподъемности может быть оснащен индикатором (дисплеем), показывающим текущую нагрузку на грузозахватном органе (указатель груза), при этом точность отображения информации на индикаторе (дисплее) на вылете, на котором производится подъем груза, должна быть +/- 5% от максимальной грузоподъемности на этом вылете, т.е. точность отображения информации на индикаторе (дисплее) должна быть такой, чтобы масса показываемого груза находилась между 100% и 110% от значения грузоподъемности при данных конфигурации и пространственном положении кранового оборудования. Эту систему запрещается использовать в качестве системы взвешивания груза в коммерческих целях.
4.3.3 Указатель номинальной грузоподъемности должен продолжать работать после срабатывания ограничителя номинальной грузоподъемности.
4.3.4 Предупредительные сигналы как в случае приближения к номинальной грузоподъемности, так и в случае ее превышения должны быть непрерывными. Эти
