"ГОСТ Р МЭК 61534.1-2014. Национальный стандарт Российской Федерации. Системы шинопроводов. Часть 1. Общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

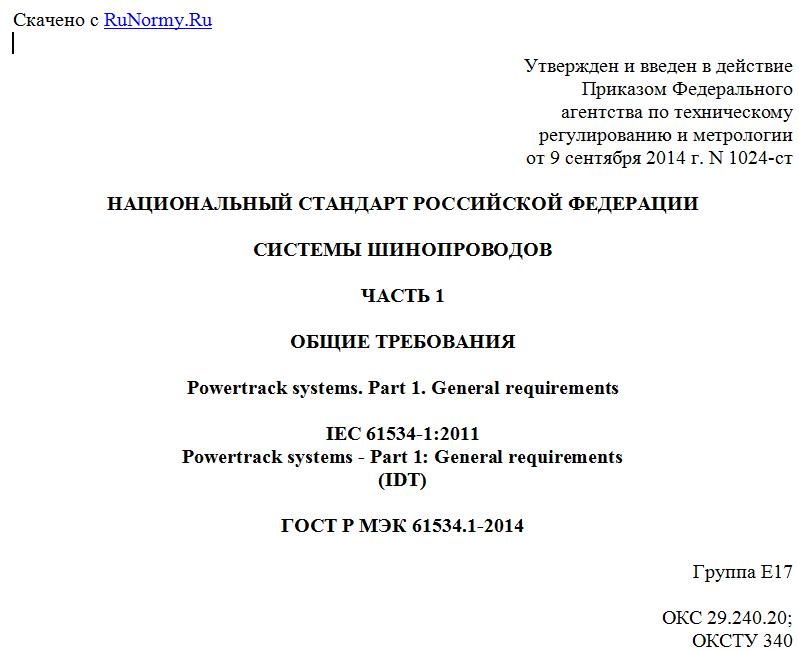

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 сентября 2014 г. N 1024-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ШИНОПРОВОДОВ

ЧАСТЬ 1

ОБЩИЕ ТРЕБОВАНИЯ

Powertrack systems. Part 1. General requirements

IEC 61534-1:2011
Powertrack systems - Part 1: General requirements
(IDT)

ГОСТ Р МЭК 61534.1-2014

Группа Е17

ОКС 29.240.20;
ОКСТУ 340

Дата введения
1 июля 2015 года

Предисловие

1. Подготовлен Открытым акционерным обществом "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4 стандарта.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2014 г. N 1024-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61534-1:2011 "Системы шинопроводов. Часть 1. Общие требования" (IEC 61534-1:2011 "Powertrack systems - Part 1: General requirements").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Настоящий стандарт устанавливает общие требования к шинопроводам, применяемым в системах электроснабжения в жилых, общественных и промышленных зданиях.
Конкретные требования к специальным исполнениям систем шинопроводов, предназначенных для установки в зданиях на стенах и/или потолке, а также на полу и под полом, приведены в IEC 61534-21 и IEC 61534-22 соответственно и дополняют или изменяют требования настоящего стандарта.

1. Область применения

1.1. Настоящий стандарт устанавливает общие требования к исполнению и испытаниям систем шинопроводов на номинальное напряжение до 277 В переменного однофазного тока или 480 В переменного двухфазного или трехфазного тока, частотой 50/60 Гц с номинальным током, не превышающим 63 А, предназначенных для распределения электроэнергии в жилых, общественных и промышленных зданиях.
1.2. Системы силовых шинопроводов в соответствии с данным стандартом предназначены для использования при следующих условиях:
- окружающая температура - в пределах от минус 5 °C до плюс 40 °C, со средним значением не более 35 °C в течение периода более 24 ч;
- отсутствие расположенных поблизости источников тепла, которые могут привести к повышению температуры сверх пределов, указанных выше;
- высота над уровнем моря - не более 2000 м;
- отсутствие избыточного загрязнения окружающей среды дымом, химическими газами, а также продолжительных периодов повышенной влажности или других непредусмотренных воздействий.
В местах размещения, где существуют специфические условия, таких как суда, транспортные средства и им подобные, а также в помещениях с опасной средой, например, при возможности возникновения взрыва, могут потребоваться специальные исполнения.
Настоящий стандарт не распространяется:
- на системы электропроводок в коробах и специальных кабельных коробах, соответствующих МЭК 61084-2007 [8];
- на системы шинопроводов, соответствующие МЭК 60439-2 [5];
- на системы осветительных шинопроводов, соответствующие МЭК 60570 [6].

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание ссылочного стандарта, для недатированных ссылок применяется последнее издание ссылочного стандарта (включая все изменения).
МЭК 60038:2009 Стандартные напряжения МЭК (IEC 60038:2009, IEC standard voltages)
МЭК 60060-1:2010 Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям (IEC 60060-1:2010, High-voltage test techniques - Part 1: General definitions and test requirements)
МЭК 60068-2-52:1996 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Kb: Соляной туман, циклическое испытание (раствор хлорида натрия) [IEC 60068-2-52, Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium, chloride solution)]
МЭК 60068-2-75 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Eh: ударные испытания (IEC 60068-2-75, Environmental testing - Part 2-75: Tests - Test Eh: Hammer tests)
МЭК 60112:2003 Метод определения электрической прочности и сравнительных индексов трекингостойкости твердых изолирующих материалов (IEC 60112:2003, Method for the determination of the proof and the comparative tracking indices of solid insulating materials)
МЭК 60127-1:2006 Предохранители плавкие миниатюрные. Часть 1: Определения для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам (IEC 60127-1:2006, Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links)
МЭК 60269-1:2006 Предохранители плавкие низковольтные. Часть 1. Общие требования (IEC 60269-1:2006, Low-voltage fuses - Part 1: General requirements)
МЭК 60417 Графические символы для использования на оборудовании (IEC 60417, Graphical symbols for use on equipment)
МЭК 60529:1989 Степени защиты, обеспечиваемые оболочками (код IP) [IEC 60529:1989, Degrees of protection provided by enclosures (IP code)]
МЭК 60695-2-11:2000 Испытания на пожароопасность. Часть 2-11. Методы испытаний раскаленной/горячей проволокой. Метод испытания конечной продукции на воспламеняемость под действием раскаленной проволоки (IEC 60695-2-11:2000, Fire hazard testing - Part 2-11: Glowing/hot-wire based test methods - Glow-wire flammability test methods for end-products)
МЭК 60695-10-2:2003 Испытания на пожароопасность. Часть 10-2. Аномальный нагрев. Испытание вдавливанием шарика (IEC 60695-10-2:2003, Fire hazard testing - Part 10-2: Abnormal heat - Ball pressure test)
МЭК 60695-11-2:2003 Испытание на пожарную опасность. Часть 11-2. Испытательные пламена. Пламя предварительно подготовленной смеси с номинальной мощностью 1 кВт. Аппаратура, поверочное устройство и руководство (IEC 60695-11-2:2003, Fire hazard testing - Part 11-2: Test flames - 1 kW nominal pre-mixed flame - Apparatus, confirmatory test arrangement and guidance)
МЭК 60884-1:2002 Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования (IEC 60884-1:2002, Plugs and socket outlets for household and similar purposes - Part 1: General requirements)
Дополнение 1 (2006) (Amendment 1 (2006))
МЭК 60998-1:2002 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования (IEC 60998-1:2002, Connecting devices for low-voltage circuits for household and similar purposes - Part 1: General requirements)
МЭК 60998-2-3:2002 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию (IEC 60998-2-3:2002, Connecting devices for low-voltage circuits for household and similar purposes - Part 2-3: Particular requirements for connecting devices as separate entities with insulation piercing clamping units)
МЭК 60999-1:1999 Соединительные устройства. Электрические медные проводники. Требования безопасности к винтовым и безвинтовым зажимам. Часть 1. Общие требования и дополнительные требования к зажимам для проводников сечением от 0,2 мм2 до 35 мм2 (включительно) [IEC 60999-1:1999, Connecting devices - Electrical copper conductors - Safety requirements for screw-type and screwless-type clamping units - Part 1: General requirements and particular requirements for clamping units for conductors from 0,2 mm2 up to 35 mm2 (included)]
МЭК 60999-2:2003 Соединительные устройства. Электрические медные проводники. Требования безопасности к винтовым и безвинтовым зажимам. Часть 2. Дополнительные требования к зажимам для проводников сечением выше 35 мм2 до 300 мм2 (включительно) [IEC 60999-2:2003, Connecting devices - Electrical copper conductors - Safety requirements for screw-type and screwless-type clamping units - Part 2: Particular requirements for clamping units for conductors above 35 mm2 up to 300 mm2 (included)]
МЭК 61032:1997 Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные (IEC 61032:1997, Protection of persons and equipment by enclosures - Probes for verification)
МЭК 61210:2010 Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности (IEC 61210:2010, Connecting devices - Flat quick-connect terminations for electrical copper conductors - Safety requirements)
ИСО 1456:2009 Металлические и другие неорганические покрытия. Электролитическое покрытие никелем, никелем плюс хромом, медью плюс никелем и медью плюс никелем плюс хромом (ISO 1456:2009, Metallic and other inorganic coatings - Electrodeposited coatings of nickel, nickel plus chromium, copper plus nickel and of copper plus nickel plus chromium)
ИСО 2081:2009 Металлические и другие неорганические покрытия. Электролитическое покрытие цинком с дополнительной обработкой чугуна или стали (ISO 2081:2008, Metallic and other inorganic coatings - Electroplated coatings of zinc with supplementary treatments on iron or steel)
ИСО 2093:1986 Лужение. Технические требования и методы испытаний (ISO 2093:1986, Electroplated coatings of tin - Specification and test methods).

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Система шинопровода (powertrack system PT system): комплектное изделие, состоящее из стандартизированных системных компонентов (секций), включая прямые секции, посредством которого электроприемники могут быть подключены к электрическому питанию в одной или более точках (предусмотренных заранее или иных), расположенных вдоль шинопровода.
3.2. Компонент системы (шинопровода) (system component), секция шинопровода: часть, специально разработанная для системы шинопровода и которая может включать или не включать в себя аппаратуру.
3.3. Прямая секция (powertrack): секция шинопровода, представляющая собой комплектный блок разделенных между собой в пространстве шин, расположенных, как правило, продольно на опорных конструкциях, обеспечивающий присоединение аппаратуры.
Примечание. Прямая секция может также обеспечивать механическое основание для установки аппаратуры.

3.4. Шина (шины) (busbar): главный токоведущий проводник (проводники), к которому (которым) могут быть подключены, например, одна или нескольких
Для просмотра документа целиком скачайте его >>>
