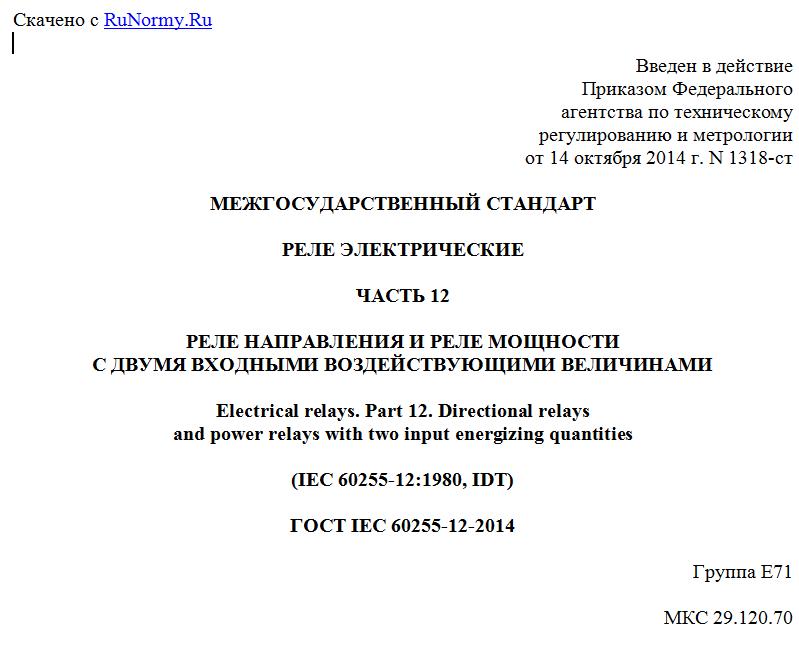

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 октября 2014 г. N 1318-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЛЕ ЭЛЕКТРИЧЕСКИЕ
ЧАСТЬ 12
РЕЛЕ НАПРАВЛЕНИЯ И РЕЛЕ МОЩНОСТИ
С ДВУМЯ ВХОДНЫМИ ВОЗДЕЙСТВУЮЩИМИ ВЕЛИЧИНАМИ
Electrical relays. Part 12. Directional relays
and power relays with two input energizing quantities
(IEC 60255-12:1980, IDT)
ГОСТ IEC 60255-12-2014
Группа Е71
МКС 29.120.70
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45-2014)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2014 г. N 1318-ст межгосударственный стандарт ГОСТ IEC 60255-12-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60255-12:1980, издание 1.0 Electrical relays - Part 12: Directional relays and power relays with two input energizing quantities (Реле электрические. Часть 12. Реле направления и реле мощности с двумя входными воздействующими величинами).
Международный стандарт разработан техническим комитетом по стандартизации IEC/TC 95 "Измерительные реле и защитное оборудование".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 13567-78
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт применим к группе измерительных реле с более чем одной входной воздействующей величиной и относится к стандартам третьего уровня, полностью или частично распространяющиеся на отдельные группы реле.
Международные стандарты, упомянутые в IEC 60255-12:
IEC 60050-131 International Electrotechnical Vocabulary - Chapter 131: Electric and magnetic circuits (Международный электротехнический словарь (МЭС). Раздел 131. Электрические и магнитные цепи)
IEC 60255-0-20 Electrical relays - Part 0-20: Contact performance of electrical relays (Электрические реле. Работоспособность контактов электрических реле)
IEC 60255-4 Electrical relays - Part 4: Single input energizing quantity measuring relays with dependent specified time (Электрические реле. Часть 4. Измерительные реле с единственной входной воздействующей величиной и зависимой нормируемой выдержкой времени)
IEC 60255-5:2000 Electrical relays - Part 5: Insulation coordination for measuring relays and protection equipment - Requirements and tests (Электрические реле. Часть 5. Координация изоляции в измерительных реле и защитных устройств. Требования и испытания)
IEC 60255-6 <1> Electrical relays - Part 6: Measuring relays with more than one input energizing quantity (Электрические реле. Часть 6. Измерительные реле с несколькими входными воздействующими величинами)
--------------------------------
<1> IEC 60255-6 отменен. Взамен действует IEC 60255-1.
При применении настоящего стандарта следует принять во внимание, что согласно решению, принятому на заседании Технического комитета 95 в Париже в апреле 2006 г., установлена новая система нумерации стандартов, входящих в серию стандартов IEC 60255. Принятая система нумерации построена по следующим принципам:
- стандарты общего вида имеют нумерацию типа IEC 60255-;
- стандарты по функциональной защите - IEC 60255-100;
- технические отчеты - IEC 60255-200.
В настоящее время серия IEC 60255 состоит из нескольких частей под общим наименованием: "Измерительные реле и защитное оборудование". Пять частей (части 3, 8, 12, 13 и 16) перенумерованы, и часть 6 заменена частью 1.
В связи с вышеизложенным, после утверждения межгосударственного стандарта ГОСТ IEC 60255-1 и введения в действие международного стандарта IEC 60255-132 настоящий стандарт подлежит пересмотру в соответствии с IEC 60255-132 "Измерительные реле и защитное оборудование. Часть 132: Функциональные требования к защите от сверхмощности/недостаточной мощности (включая действительную реактивную)".
Раздел 1 - Область применения и определения
1. Область применения
Настоящий стандарт устанавливает требования к работоспособности реле направления и реле мощности с двумя входными воздействующими величинами, которые составляют отдельную подгруппу измерительных реле с более чем одной входной воздействующей величиной, как они определены в IEC 60255-6, и параметры значений которых устанавливает изготовитель таких реле. Стандарт также устанавливает способы представления характеристик и работоспособности этих реле.
Настоящий стандарт не распространяется на реле полного сопротивления, а распространяется исключительно на реле измерения:
- фазового угла (направления);
- мощности.
Требования настоящего стандарта, касающиеся фазового угла (направления), могут сочетаться с требованиями, относящимися к другим характеристикам (например, ток), рассматриваемым в других стандартах серии IEC 60255, охватывая такие сочетания, как "реле направления тока".
В отдельных случаях между изготовителем и потребителем могут быть составлены соглашения, касающиеся дополнительных требований, либо они могут быть включены в национальные стандарты.
Все испытания в настоящем стандарте являются типовыми.
Настоящий стандарт распространяется только на реле в новом состоянии.
2. Определения
В настоящем стандарте применены термины и определения по IEC 60050-131 и IEC 60255-6, а также следующие термины с соответствующими определениями.
2.1 реле направления (измерения фазового угла) [directional (phase angle measuring) relay]: Реле с двумя входными воздействующими величинами, которое в силу своей конструкции предназначено для срабатывания только при относительном фазовом положении тока или напряжения к другому току или напряжению.
2.2 реле мощности (power relay): Реле с двумя входными воздействующими величинами, тока и напряжения, которое в силу своей конструкции предназначено для срабатывания только на мощность.
2.3 характеристический угол реле мощности и реле направления <1> (characteristic angle of power and directional relays): Угол между векторами, представляющими две воздействующие величины, который применяют для заявления работоспособности реле.
Примечание - В частности, для электромеханических реле это обычно угол проявления максимальной чувствительности.
2.4 соединительный угол реле мощности и реле направления <1> (connection angle of power and directional relays): Угол между напряжениями, которые определяются векторами, представляющими две воздействующие величины.
--------------------------------
<1> Данное реле может иметь более одного характеристического угла. С другой стороны, данное реле может быть подсоединено альтернативным способом, например с помощью перемычек со множеством соединительных углов. Результатом комбинации данного характеристического угла с данным соединительным углом является суммарная работоспособность, эффективная для данного применения.
2.5 направленная чувствительность (directional sensitivity): Минимальное значение одной входной воздействующей величины, при котором срабатывает реле, при этом другая входная воздействующая величина находится при своем контрольном значении, а угол между двумя входными воздействующими величинами является характеристическим углом.
