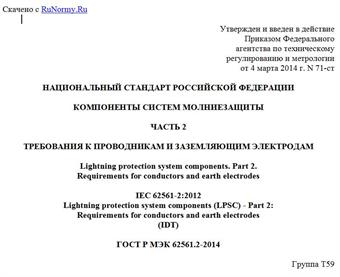

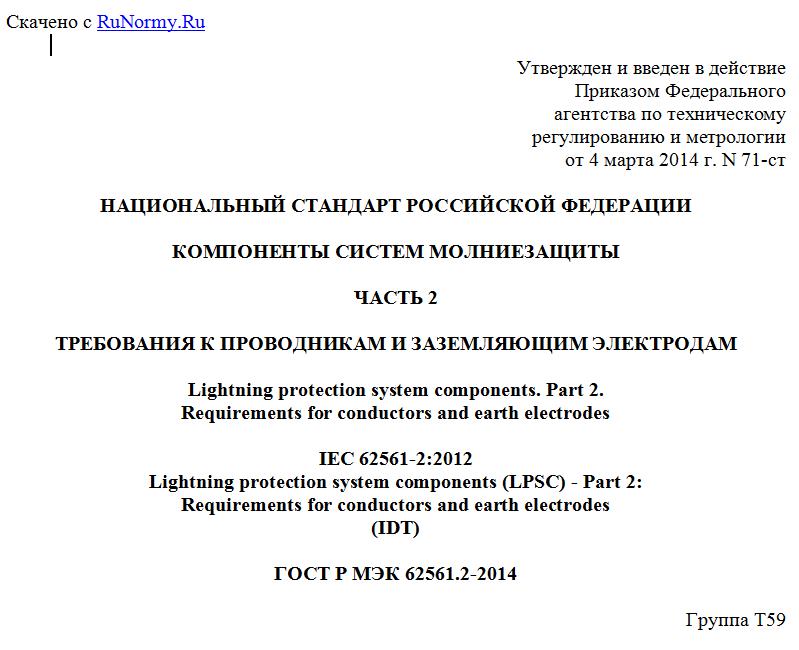

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 71-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 2
ТРЕБОВАНИЯ К ПРОВОДНИКАМ И ЗАЗЕМЛЯЮЩИМ ЭЛЕКТРОДАМ
Lightning protection system components. Part 2.
Requirements for conductors and earth electrodes
IEC 62561-2:2012
Lightning protection system components (LPSC) - Part 2:
Requirements for conductors and earth electrodes
(IDT)
ГОСТ Р МЭК 62561.2-2014
Группа Т59
ОКС 29.020
91.120.40
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ОАО "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 71-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-2:2012 "Компоненты систем молниезащиты (LPSC). Часть 2. Требования к проводникам и заземляющим электродам" (IEC 62561-2:2012 "Lightning protection system components (LPSC) - Part 2: Requirements for conductors and earth electrodes").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1 Область применения
Настоящий стандарт устанавливает требования к исполнению и испытаниям:
- металлических проводников (но не "естественных" проводников), являющихся частью системы молниеприемника и токоотводов;
- металлических заземляющих электродов, являющихся частью заземляющего устройства.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60068-2-52:1996 Испытание на воздействие окружающей среды. Часть 2-52. Испытания. Испытание Kb. Соляной туман, циклическое испытание (раствор хлористого натрия)
IEC 60068-2-52:1996 Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium chloride solution)
МЭК 60228 Проводники изолированных кабелей
IEC 60228 Conductors of insulated cables
IEC 62305-3 Protection against lightning - Part 3: Physical damage to structures and life hazard
МЭК 62305-4 Защита от молнии. Часть 4. Электрические и электронные системы внутри сооружений
IEC 62305-4 Protection against lightning - Part 4: Electrical and electronic systems within structures
МЭК 62561-1 Компоненты системы молниезащиты (LPSC). Часть 1. Требования к соединительным компонентам
IEC 62561-1 Lightning protection system components (LPSC) - Part 1: Requirements for connection components
ИСО 1460 Металлические покрытия. Покрытие на железосодержащие материалы методом горячего оцинкования погружением. Гравиметрическое определение массы на единицу площади
ISO 1460 Metallic coatings - Hot dip galvanized coatings on ferrous materials - Gravimetric determination of the mass per unit area
ИСО 1461 Покрытие готовых изделий из железа и стали методом горячего оцинкования погружением. Технические данные и методы испытания
ISO 1461 Hot dip galvanized coatings on fabricated iron and steel articles - Specifications and test methods
ИСО 2178 Немагнитные покрытия на магнитных материалах. Измерение толщины покрытия. Магнитный метод
ISO 2178 Non-magnetic coatings on magnetic substrates - Measurement of coating thickness - Magnetic method
ИСО 6892-1:2009 Металлические материалы. Испытание растяжением. Часть 1. Метод испытания при комнатной температуре
ISO 6892-1:2009 Metallic materials - Tensile testing - Part 1: Method of test at room temperature
ИСО 6957:1988 Медные сплавы. Испытания аммиаком на коррозионную стойкость при механических воздействиях
ISO 6957:1988 Copper alloys - Ammonia test for stress corrosion resistance
ИСО 6988:1985 Металлические и другие неорганические покрытия. Испытание сернистым газом с общей конденсацией влаги
ISO 6988:1985 Metallic and other non-organic coatings - Sulphur dioxide test with general condensation of moisture
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 молниеприемник (air termination system): Часть внешней системы молниезащиты, в которой используются такие металлические элементы, как стержни, проводники молниеприемной сетки или подвесные тросы, предназначенные для перехвата молнии.
3.2 молниеприемный стержень (проводник) (air termination rod (conductor): Часть молниеприемника, предназначенная для перехвата и проведения прямых разрядов молнии.
3.3 токоотвод (down conductor): Часть внешней системы молниезащиты, предназначенная для отведения тока молнии от молниеприемника в заземляющее устройство.
3.4 заземляющее устройство (earth termination system): Часть внешней системы молниезащиты, предназначенная для проведения тока молнии и рассеяния его в земле.
3.5 заземляющий электрод, заземлитель (earth electrode): Одна часть или несколько частей заземляющего устройства, обеспечивающие непосредственный электрический контакт с землей и рассеяние тока молнии в земле.
Примечание 1 - Примерами являются стержневой заземлитель, проводниковый заземлитель, листовой заземлитель.
3.6 стержневой заземлитель (earth rod): Заземляющий электрод (заземлитель), представляющий собой металлический стержень, механически заглубленный в землю.
[МЭК 60050-604:1987, 604-04-09] [1]
3.7 проводниковый заземлитель (earth conductor): Заземляющий электрод (заземлитель), представляющий собой проводник, расположенный в земле.
3.8 листовой заземлитель (earth plate): Заземляющий электрод (заземлитель), представляющий собой металлический лист, расположенный в земле.
[МЭК 60050-604:1987, 604-04-10] [1]
3.9 соединитель заземляющего стержня (joint for earth rod): Часть заземляющего устройства, обеспечивающая соединение одной части заземляющего стержня с другой его частью для увеличения заглубления его в землю.
3.10 приводная головка (driving head): Инструмент, применяемый при заглублении заземляющего стержня в землю.
3.11 промежуточный (испытательный) заземляющий проводник (earth lead-in rod): Отрезок проводника, расположенный между токоотводом или испытательным зажимом токоотвода и заземлителем.
Примечание 1 - Промежуточный заземляющий проводник применяется для повышения механической прочности.
4 Требования
4.1 Общие требования
Конструкция проводников и заземлителей (заземляющих электродов) при соблюдении указаний изготовителя при монтаже должна обеспечивать их надежное и безопасное для персонала и окружающего оборудования использование при условиях нормальной эксплуатации.
Выбор изделия следует осуществлять в зависимости от условий его конкретного применения.
Перечень требований и соответствующих им испытаний приведен в приложениях F, G и H.
4.2 Документация
Изготовитель или поставщик проводников и заземляющих электродов должен предусматривать в документации к ним необходимую информацию, достаточную для их надлежащего выбора и надежной установки в соответствии с МЭК 62305-3 и МЭК 62305-4.
Соответствие проверяют осмотром.
4.3 Молниеприемные стержни (проводники), промежуточные (испытательные) заземляющие проводники и токоотводы
Материал, профиль и площадь поперечного сечения проводников и стержней должны соответствовать значениям, приведенным в таблице 1, механические и электрические характеристики должны соответствовать значениям, приведенным в таблице 2.
Таблица 1
Материал, профиль и площадь поперечного
сечения молниеприемных проводников, молниеприемных
