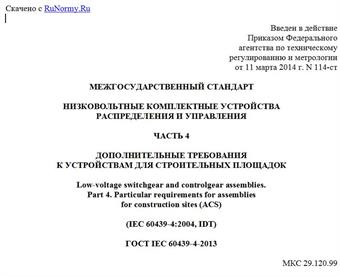

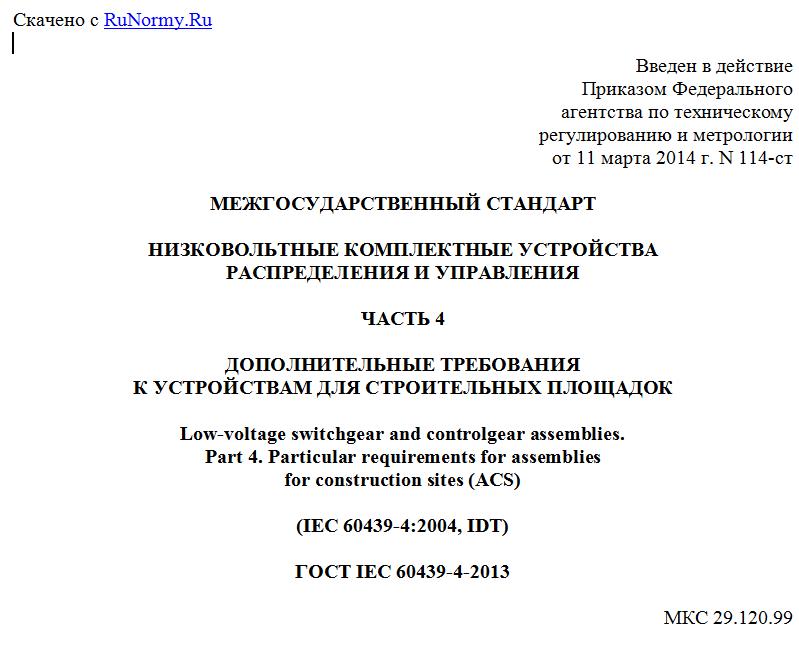

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 марта 2014 г. N 114-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА
РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ
ЧАСТЬ 4
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К УСТРОЙСТВАМ ДЛЯ СТРОИТЕЛЬНЫХ ПЛОЩАДОК
Low-voltage switchgear and controlgear assemblies.
Part 4. Particular requirements for assemblies
for construction sites (ACS)
(IEC 60439-4:2004, IDT)
ГОСТ IEC 60439-4-2013
МКС 29.120.99
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Евразийским советом по стандартизации, метрологии и сертификации (Протокол от 27 сентября 2013 г. N 59-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2014 г. N 114-ст межгосударственный стандарт ГОСТ IEC 60439-4-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60439-4:2004 Low-voltage switchgear and controlgear assemblies. Part 4. Particular requirements for assemblies for construction sites (ACS) (Аппаратура распределения и управления низковольтная комплектная. Часть 4. Дополнительные требования к узлам для строительных площадок).
Международный стандарт разработан техническим комитетом IEC/TC 85 "Оборудование для измерения электрических и электромагнитных величин".
В стандарт внесено редакционное изменение: наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации и для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт должен применяться совместно с IEC 60439-1, поэтому нумерация пунктов и подпунктов соответствует IEC 60439-1.
Пункты настоящего стандарта дополняют, изменяют или заменяют соответствующие пункты IEC 60439-1.
Нумерация подпунктов и рисунков, которые являются дополнительными к тем, которые приведены в части 1, начинается с числа 101.
1. Общие положения
1.1. Область применения и цели
Заменить последние три абзаца на следующие:
Настоящий стандарт устанавливает дополнительные требования к устройствам, подвергаемым испытаниям типа полностью (TTA) и предназначенным для использования на строительных площадках, в местах временных работ, которые обычно не являются общедоступными, и где выполняются работы по строительству зданий при вводе их в эксплуатацию, при выполнении ремонтных работ, при перестройке или сносе строений, в гражданском строительстве (общественные сооружения), при выполнении земляных или любых других подобных работ. Устройства могут быть транспортабельными (полустационарными) или мобильными.
Настоящий стандарт не распространяется на устройства для использования в административных центрах строительных площадок (офисах, гардеробах, залах для собраний, столовых, ресторанах, местах отдыха, туалетах и др.).
Номинальное напряжение первичной и вторичной обмоток трансформаторов, встроенных в НКУ СП, должно быть в пределах, установленных в IEC 60439-1.
Требования к электрической защите, обеспечиваемой оборудованием, изготовленным по настоящему стандарту, должны соответствовать требованиям, установленным в IEC 60364-7-704.
Примечание. Настоящий стандарт может быть использован как руководство для устройств, подвергаемых испытаниям типа частично (PTTA), которые сконструированы в соответствии с соглашением между изготовителем и потребителем, принимая во внимание свойства распределительной сети и/или сети поставки и соответствующих требований к их установке.
1.2. Нормативные ссылки
Подраздел применяют со следующими дополнениями:
IEC 60068-2-27:2008 Environmental testing - Part 2-27: Tests - Test Ea and guidance: Shock (Испытания на воздействие внешних факторов. Часть 2-27. Испытания. Испытание Ea и руководство. Удар)
IEC 60068-2-42:2003 Environmental testing - Part 2-42: Tests - Test Kc: Sulphur dioxide test for contacts and connections (Испытания на воздействие внешних факторов. Часть 2-42. Испытание Kc. Испытание диоксидом серы контактов и соединений)
IEC 60309-1 Plugs, socket-outlets and couplers for industrial purposes - Part 1: General requirements (Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования)
IEC 60309-2 Plugs, socket-outlets and couplers for industrial purposes - Part 2: Dimensional interchangeability requirements for pin and contact-tube accessories (Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 2. Требования к размерной взаимозаменяемости вспомогательного оборудования со штыревыми и контактными гнездами)
IEC 60364-4-41:2005 Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock (Электрические установки в зданиях. Часть 4-41. Защита в целях безопасности. Защита от поражения электрическим током)
IEC 60364-5-53:2002 Electrical installations of buildings - Part 5-53: Selection and erection of electrical equipment - Isolation, switching and control (Электрические установки в зданиях. Часть 5-53. Выбор и монтаж электрического оборудования. Изоляция, переключение и контроль)
IEC 60364-7-704:2005 Low-voltage electrical installations - Part 7-704: Requirements for special installations or locations - Construction and demolition site installations (Электрические установки зданий. Часть 7. Требования к специальным установкам и местам установки. Раздел 704. Установки на местах строительства и сноса зданий)
IEC 60439-1:2004 Low-voltage switchgear and controlgear assemblies - Part 1: Type-tested and partially type-tested assemblies (Аппаратура распределения и управления низковольтная комплектная. Часть 1. Узлы, подвергаемые частичным или полным типовым испытаниям)
IEC 61140:2001 Protection against electric shock. Common aspects for installation and equipment (Защита от поражения электрическим током. Общие положения для установок и оборудования)
IEC/TS 61201:2007 Use of conventional touch voltage limits - Application guide (Использование нормированного предельного напряжения прикосновения. Руководство по применению)
IEC 61558 (все части) Safety of power transformers, power supplies, reactors and similar products (Безопасность силовых трансформаторов, блоков питания и аналогичного оборудования)
IEC 61558-2-23 Safety of transformers, reactors, power supply units and combinations thereof - Part 2-23: Particular requirements and tests for transformers and power supply units for construction sites (Безопасность силовых трансформаторов, блоков питания и аналогичного оборудования. Часть 2-23. Дополнительные требования к трансформаторам для стройплощадок).
2. Термины и определения
В настоящем стандарте применяют термины с соответствующими определениями, установленные в IEC 60439-1, со следующими дополнениями и изменениями.
2.1.1.2. Низковольтные комплектные устройства распределения и управления, подвергаемые испытаниям типа частично (PTTA) (partially type-tested low-voltage switchgear and controlgear assembly (PTTA).
Не применяют.
Примечание. См. также примечание к разделу 1 настоящего стандарта.
2.1.101. Низковольтные комплектные устройства распределения и управления для строительных площадок (НКУ СП) (low-voltage switchgear and controlgear assembly for construction sites (ACS): комбинация одного или нескольких устройств распределения и управления со связанным оборудованием управления, измерения, сигнализации, защиты и регулировки в сборе со всеми внутренними электрическими и механическими компонентами и структурными частями (см. 2.4), спроектированных и выполненных для использования на всех строительных площадках внутри и вне помещений.
2.1.102. Измерительный блок (metering unit): функциональный блок, оборудованный аппаратурой для измерения электрической энергии.
2.1.103. Трансформаторный блок (transformer unit): функциональный блок, состоящий из одного или нескольких трансформаторов.
2.3.1. Устройство открытого типа (open-type assembly)
Не применяют.
