"ГОСТ Р МЭК 62561.3-2014. Национальный стандарт Российской Федерации. Компоненты систем молниезащиты. Часть 3. Требования к разделительным искровым разрядникам"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

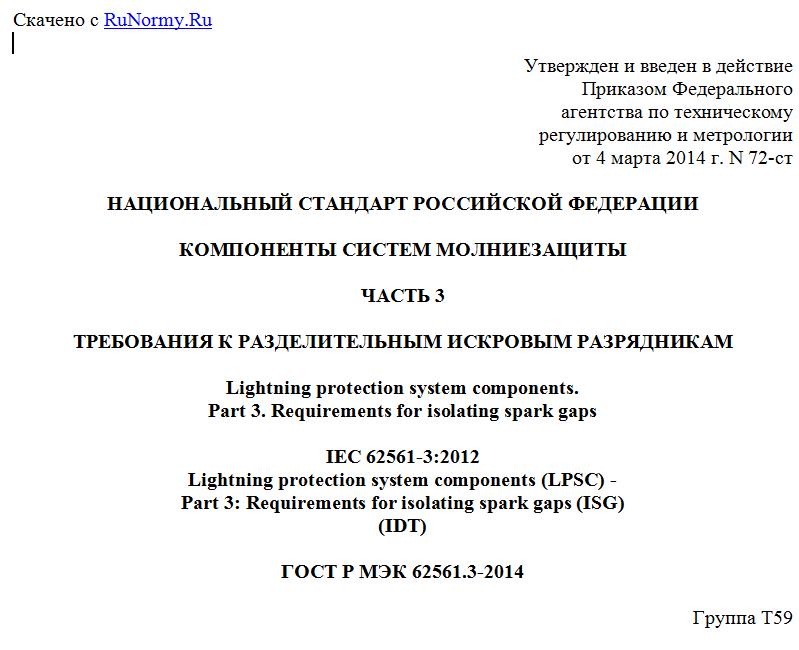

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 72-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОМПОНЕНТЫ СИСТЕМ МОЛНИЕЗАЩИТЫ

ЧАСТЬ 3

ТРЕБОВАНИЯ К РАЗДЕЛИТЕЛЬНЫМ ИСКРОВЫМ РАЗРЯДНИКАМ

Lightning protection system components.
Part 3. Requirements for isolating spark gaps

IEC 62561-3:2012
Lightning protection system components (LPSC) -
Part 3: Requirements for isolating spark gaps (ISG)
(IDT)

ГОСТ Р МЭК 62561.3-2014

Группа Т59

ОКС 29.020
91.120.40

ОКСТУ 3402

Дата введения
1 января 2015 года

Предисловие

1 ПОДГОТОВЛЕН ОАО "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 72-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-3:2012 "Компоненты систем молниезащиты (LPSC). Часть 3. Требования к разделительным искровым разрядникам" (IEC 62561-3:2012 "Lightning protection system components (LPSC) - Part 3: Requirements for isolating spark gaps (ISG)").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Настоящий стандарт устанавливает требования к исполнению и испытаниям разделительных искровых разрядников систем молниезащиты.
Разделительные искровые разрядники могут применять для непрямого соединения компонентов системы молниезащиты с другими, расположенными поблизости, частями и металлоконструкциями сооружений, когда непосредственное соединение не допускается по функциональным причинам.
К системам, для соединения с которыми могут потребоваться разделительные искровые разрядники, относятся:
- заземляющие устройства электроустановок;
- заземляющие устройства телекоммуникационных систем;
- вспомогательные заземлители автоматических выключателей защиты от замыкания на землю, срабатывающих по напряжению;
- используемые в качестве заземлителей рельсы электрифицированных железных дорог постоянного и переменного тока;
- лабораторные измерительные заземляющие электроды;
- установки катодной защиты и системы с наличием блуждающих токов;
- опоры низковольтных кабельных линий, на которых установлена вводная защитно-коммутационная аппаратура;
- изолированные фланцы байпасов и изолированные муфты трубопроводов.
Настоящий стандарт не предназначен для применения в случаях возникновения остаточных токов.
Примечание - Компоненты системы молниезащиты пригодны также для применения в пожароопасных и взрывоопасных средах. В таких случаях необходимо учитывать дополнительные требования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60068-2-52:1996 Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Kb: Соляной туман, циклическое испытание (раствор хлорида натрия)
IEC 60068-2-52:1996 Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium chloride solution)
МЭК 61643-11 Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и методы испытаний
IEC 61643-11 Low-voltage surge protective devices - Part 11: Surge protective devices connected to low-voltage power systems - Requirements and test methods
МЭК 62561-1 Компоненты молниезащитной системы. Часть 1. Требования к соединительным компонентам
IEC 62561-1 Lightning protection system components (LPSC) - Part 1: Requirements for connection components
МЭК 62305-1 Защита от молнии. Часть 1. Общие принципы
IEC 62305-1 Protection against lightning - Part 1: General principles
ИСО 6957:1988 Медные сплавы. Испытание аммиаком на коррозионную стойкость при механических воздействиях
ISO 6957:1988 Copper alloys - Ammonia test for stress corrosion resistance
ИСО 6988:1985 Металлические и другие неорганические покрытия. Испытание сернистым газом с общей конденсацией влаги
ISO 6988:1985 Metallic and other non-organic coatings - Sulphur dioxide test with general condensation of moisture

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 разделительный искровой разрядник (isolating spark gap): Компонент с искровым промежутком для разделения электропроводящих частей установки.
Примечание - При разряде молнии части установки временно соединяются электрически в результате действия разряда.

3.2 пробивное напряжение (sparkover voltage): Максимальное значение напряжения перед пробоем между электродами разделительного искрового разрядника.
3.3 выдерживаемое напряжение (withstand voltage): Значение испытательного напряжения, которое должно быть приложено при заданных условиях испытания стойкости к перенапряжениям при разряде молнии, во время которого допустимо заданное число электрических разрядов.
3.4 выдерживаемое напряжение промышленной частоты (power frequency withstand voltage): Среднеквадратичное значение напряжения синусоидальной формы промышленной частоты, которое разделительный искровой разрядник может выдержать при заданных условиях и в течение заданного времени.
3.5 выдерживаемое напряжение постоянного тока (DC withstand voltage): Значение напряжения постоянного тока, которое разделительный искровой разрядник может выдержать во время испытаний при заданных условиях в течение заданного времени.
3.6 номинальное выдерживаемое напряжение (rated withstand voltage): Значение выдерживаемого напряжения, указанное изготовителем для характеристики разделительной способности разделительного искрового разрядника.
3.7 минимальное выдерживаемое напряжение промышленной частоты (rated power frequency withstand voltage) UW AC: Значение выдерживаемого напряжения промышленной частоты, указанное изготовителем для характеристики разделительной способности разделительного искрового разрядника.
3.8 номинальное выдерживаемое напряжение постоянного тока (rated DC withstand voltage) UW DC: Значение выдерживаемого напряжения постоянного тока, указанное изготовителем для характеристики разделительной способности разделительного искрового разрядника.
3.9 импульсное пробивное напряжение (impulse sparkover voltage): Импульсное напряжение, с формой волны 1,2/50, используемое для классификации пробивных свойств разделительного искрового разрядника.
3.10 номинальное импульсное пробивное напряжение (rated impulse sparkover voltage) Ur imp: Импульсное пробивное напряжение разделительного искрового разрядника, указанное изготовителем.
3.11 сопротивление разделительного промежутка (isolation resistance): Омическое сопротивление между активными частями разделительного искрового разрядника.
3.12 импульсный ток молнии (lightning impulse current) Iimp: Импульс тока, классифицирующий разделительный искровой разрядник.
Примечание - Должны быть учтены пять параметров: пиковое значение, заряд, длительность, удельная энергия и скорость нарастания импульсного тока.

4 Классификация

Разделительные искровые разрядники в зависимости от выдерживаемого тока разряда молнии в соответствии с таблицей 1 классифицируют следующим образом:
a) класс H - для тяжелого режима;
b) класс N - для нормального режима;
c) класс 1L - для легкого режима;
d) класс 2L - для легкого режима;
e) класс 3L - для легкого режима.

5 Требования к разрядникам

5.1 Общие требования

Конструкция разделительных искровых разрядников при соблюдении указаний изготовителя при их монтаже должна обеспечивать их надежное, стабильное и безопасное для персонала и окружающего оборудования функционирование.

5.2 Старение при воздействиях окружающей среды

Конструкция разделительных искровых разрядников должна обеспечивать их удовлетворительное функционирование в условиях окружающей среды, соответствующих нормальной эксплуатации. Разрядники для наружной установки должны быть защищены керамической оболочкой, покрытой прозрачной глазурью,
