Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 марта 2014 г. N 73-ст

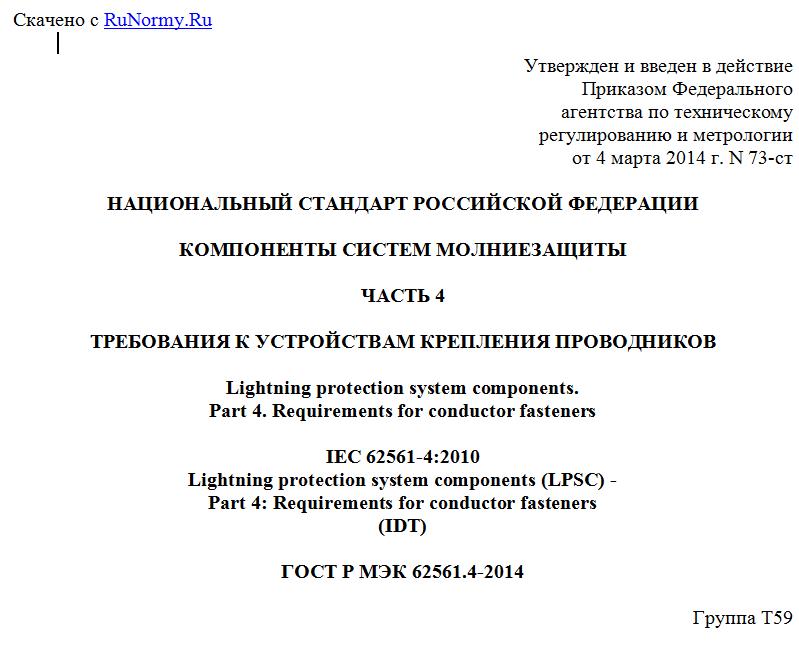

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 4
ТРЕБОВАНИЯ К УСТРОЙСТВАМ КРЕПЛЕНИЯ ПРОВОДНИКОВ
Lightning protection system components.
Part 4. Requirements for conductor fasteners
IEC 62561-4:2010
Lightning protection system components (LPSC) -
Part 4: Requirements for conductor fasteners
(IDT)
ГОСТ Р МЭК 62561.4-2014
Группа Т59
ОКС 29.020
91.120.40
ОКСТУ 3402
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ОАО "Компания "Электромонтаж" и Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2014 г. N 73-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-4:2010 "Компоненты систем молниезащиты (LPSC). Часть 4. Требования к устройствам крепления проводников" (IEC 62561-4:2010 "Lightning protection system components (LPSC) - Part 4: Requirements for conductor fasteners").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1 Область применения
Настоящий стандарт устанавливает требования к исполнению и испытаниям металлических и неметаллических устройств крепления проводников, используемых для молниеприемников, токоотводов и заземляющих устройств, и к их испытаниям.
Стандарт не распространяется на используемые в современном строительстве устройства крепления проводников к кровлям сооружений, выполненным из волокнистых материалов, пленок и гравия, в связи с их многообразием.
Компоненты молниезащиты, соответствующие настоящему стандарту, могут быть пригодными для использования во взрывоопасной среде. Для компонентов, предполагаемых для применения в таких условиях, должны быть учтены дополнительные требования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60068-2-52:1996 Испытание на воздействие окружающей среды. Часть 2-52. Испытания. Испытание Kb: соляной туман, циклическое испытание (раствор хлористого натрия)
IEC 60068-2-52:1996 Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium chloride solution)
МЭК 60068-2-75:1997 Испытание на воздействие окружающей среды. Часть 2-75. Испытания. Испытание Eh: испытания молотом
IEC 60068-2-75:1997 Environmental testing - Part 2: Tests - Test Eh: Hammer tests
МЭК 62305 (все части) Защита от молнии
IEC 62305 (all parts) Protection against lightning
МЭК 62305-3:2006 Защита от молнии. Часть 3. Физическое повреждение сооружений и опасность для жизни
IEC 62305-3:2006 Protection against lightning - Part 3: Physical damage to structures and life hazard
ИСО 4892-2:2006 Пластмассы. Методы облучения лабораторными источниками света. Часть 2. Ксеноновые лампы: дуговые лампы
ISO 4892-2:2006 Plastics - Methods of exposure to laboratory light sources - Part 2: Xenon - arc lamps
ИСО 4892-3:2006 Пластмассы. Методы облучения лабораторными источниками света. Часть 3. Люминесцентные ультрафиолетовые лампы
ISO 4892-3:2006 Plastics - Methods of exposure to laboratory light sources - Part 3: Fluorescent UV lamps
ИСО 4892-4:2004 Пластмассы. Методы облучения лабораторными источниками света. Часть 4. Лампы с открытым пламенем - угольные дуговые лампы
ISO 4892-4:2004 Plastics - Methods of exposure to laboratory light sources - Part 4: Open-flame, carbon-arc lamps
ИСО 6988:1985 Металлические и другие неорганические покрытия. Испытание сернистым газом с конденсацией влаги
ISO 6988:1985 Metallic and other non-organic coatings - Sulphur dioxide test with general condensation of moisture
ИСО 6957:1988 Сплавы на базе меди. Испытание с аммиаком на стойкость к коррозии под напряжением
ISO 6957:1988 Copper alloys - Ammonia test for stress corrosion resistance
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 устройство крепления проводника (conductor fastener): Металлический, неметаллический или композитный компонент, предназначенный для фиксации проводников молниеприемников, проводников токоотводов и проводников заземляющих устройств, устанавливаемый с интервалами по длине проводника.
4 Классификация
Устройства крепления проводников классифицируют следующим образом:
a) в зависимости от материала:
- металлические (например, стальные с покрытием горячим оцинкованием, медные, алюминиевые, из нержавеющей стали),
- неметаллические (например, ПВХ, пластик),
- композитные (комбинация металла и пластика);
b) в зависимости от способа фиксации проводника в устройстве крепления:
- резьбовые,
- безрезьбовые (например, хомуты, прижимы);
c) в зависимости от способа прижима проводника:
- устройства прижима проводника, не допускающие его осевое смещение,
- устройства прижима проводника, допускающие его осевое смещение.
5 Требования
5.1 Общие требования
Устройства крепления проводников должны обеспечивать удовлетворительное и безопасное крепление проводников при воздействиях окружающей среды, при внешних механических воздействиях и при механических воздействиях, вызванных разрядом молнии.
Устройства крепления проводников должны быть испытаны в соответствии с разделом 6 настоящего стандарта. Материал устройства крепления проводника должен быть совместим с закрепляемым проводником и с материалом поверхности, на которой монтируется устройство.
Примечание 1 - В определенных экстремальных условиях окружающей среды неметаллические устройства крепления проводников могут оказаться непригодными. Рекомендации по обеспечению пригодности устройств крепления проводников в различных условиях окружающей среды должны быть предоставлены изготовителем.
Примечание 2 - Исполнение устройств крепления проводников должно обеспечивать их безопасную эксплуатацию и надежное крепление проводников и не создавать опасности для персонала и окружающей среды в условиях нормальной эксплуатации.
5.2 Старение при воздействиях окружающей среды
5.2.1 Стойкость к коррозии
Металлические и композитные устройства крепления проводника должны быть стойкими к коррозии.
Соответствие подтверждают соблюдением изготовителем требований к классификации согласно разделу 4 и выполнением испытаний согласно 6.3.2 и 6.3.4.
5.2.2 Стойкость к ультрафиолетовому излучению
Неметаллические и композитные устройства крепления проводников должны быть стойкими к воздействию ультрафиолетового излучения.
Соответствие подтверждают соблюдением изготовителем требований к классификации согласно разделу 4 и выполнением испытаний согласно 6.3.3 и 6.3.4.
5.3 Механическая прочность
5.3.1 Продольные и поперечные нагрузки
Устройства крепления проводников должны выдерживать поперечные нагрузки, создаваемые весом проводника, снега, льда и ветра, и продольные нагрузки, создаваемые температурными удлинениями-сокращениями проводника и его весом.
Соответствие подтверждают соблюдением изготовителя требований к классификации согласно разделу 4 и выполнением испытаний согласно 6.4.1 и 6.4.2.
5.3.2 Ударная нагрузка
Конструкция устройств крепления проводников должна обеспечивать их стойкость к случающимся периодически непреднамеренным ударным воздействиям.
Соответствие проверяют выполнением испытания согласно 6.4.3.
5.4 Указания по монтажу
