"ГОСТ ISO 4635-2013. Межгосударственный стандарт. Уплотнения формовые резиновые, используемые между бетонными плитами автомобильных дорог. Технические требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

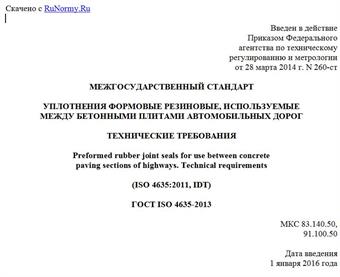

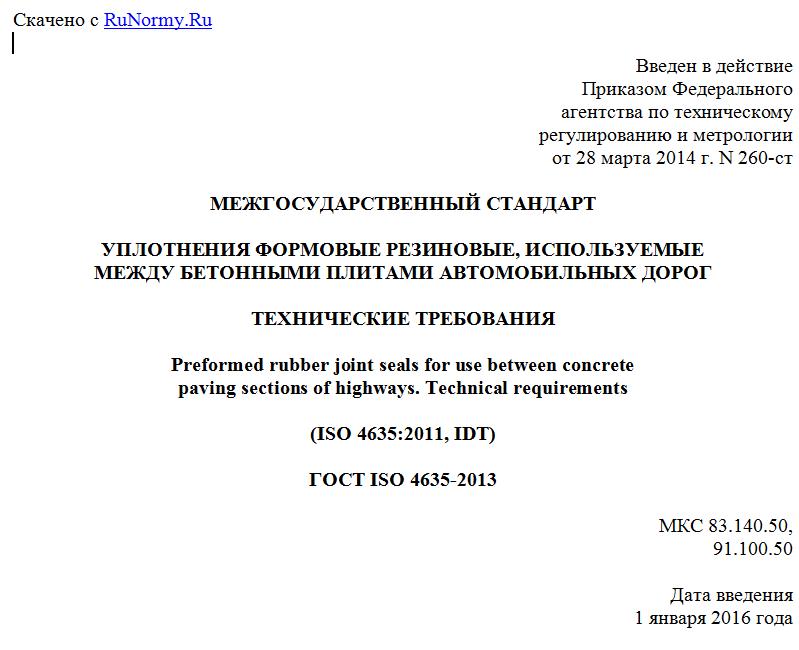

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 марта 2014 г. N 260-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УПЛОТНЕНИЯ ФОРМОВЫЕ РЕЗИНОВЫЕ, ИСПОЛЬЗУЕМЫЕ
МЕЖДУ БЕТОННЫМИ ПЛИТАМИ АВТОМОБИЛЬНЫХ ДОРОГ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Preformed rubber joint seals for use between concrete
paving sections of highways. Technical requirements

(ISO 4635:2011, IDT)

ГОСТ ISO 4635-2013

МКС 83.140.50,
91.100.50

Дата введения
1 января 2016 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса", Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2013 г. N 59-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины

4 Настоящий стандарт идентичен международному стандарту ISO 4635:2011 Rubber, vulcanized - Preformed joint seals for use between concrete paving sections of highways - Specification (Резина вулканизованная. Формовые уплотнения, используемые между бетонными плитами автомобильных дорог. Спецификация)
Международный стандарт разработан подкомитетом SC 4 "Продукция (кроме рукавов)" технического комитета по стандартизации ISO/TC 45 "Каучук и резиновые изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28.03.2014 г. N 260-ст межгосударственный стандарт ГОСТ ISO 4635-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Предупреждение - При выполнении некоторых процедур в соответствии с настоящим стандартом могут использоваться или образовываться вещества или отходы, опасные для окружающей среды. Следует руководствоваться соответствующей документацией по безопасному обращению с веществами и утилизации отходов.

1. Область применения

Настоящий стандарт распространяется на резиновые формовые уплотнения, используемые между бетонными плитами новых автомобильных дорог, а также для работ по обслуживанию автомобильных дорог.
Настоящий стандарт устанавливает требования к материалу, используемому для изготовления формовых уплотнений из вулканизованной резины, используемых для стыков между бетонными плитами автомобильных дорог.
Настоящий стандарт не распространяется на конструкцию или размеры уплотнений, однако в нем приведены общие требования к готовым уплотнениям.
Примечание - Настоящий стандарт основан на опыте работы с хлоропреновым каучуком (CR) и этилен-пропилен-диеновым каучуком (EPDM).

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 37 Rubber, vulcanized or thermoplastic - Determination of tensile stress-strain properties (Резина вулканизованная или термопластик. Определение упругопрочностных свойств при растяжении)
ISO 48:2010 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) [Резина вулканизованная или термопластик. Определение твердости (твердость от 10 IRHD до 100 IRHD)]
ISO 188 Rubber, vulcanized or thermoplastic - Accelerated ageing and heat resistance test (Резина вулканизованная или термопластик. Испытания на ускоренное старение и теплостойкость)
ISO 815-1:2008 Rubber, vulcanized or thermoplastic - Determination of compression set - Part 1: At ambient or elevated temperatures (Резина вулканизованная или термопластик. Определение остаточной деформации сжатия. Часть 1. При температуре окружающей среды или при повышенных температурах)
ISO 815-2:2008 Rubber, vulcanized or thermoplastic - Determination of compression set - Part 2: At low temperatures (Резина вулканизованная или термопластик. Определение остаточной деформации сжатия. Часть 2. При низких температурах)
ISO 1431-1 Rubber, vulcanized or thermoplastic - Resistance to ozone cracking - Part 1: Static and dynamic strain testing (Резина вулканизованная или термопластик. Стойкость к растрескиванию под действием озона. Часть 1. Испытания при статической и динамической деформации)
ISO 1817 Rubber, vulcanized or thermoplastic - Determination of the effect of liquids (Резина вулканизованная или термопластик. Определение воздействия жидкостей)
ISO 2230 Rubber products - Guidelines for storage (Изделия резиновые. Руководство по хранению)
ISO 2285 Rubber, vulcanized or thermoplastic - Determination of tension set under constant elongation, and of tension set, elongation and creep under constant tensile load (Резина вулканизованная или термопластик. Определение остаточной деформации при растяжении с постоянной скоростью и остаточной деформации, относительного удлинения и ползучести под действием постоянной растягивающей силы)
ISO 3302-1:1996 Rubber - Tolerances for products - Part 1: Dimensional tolerances (Резина. Предельные отклонения для продукции. Часть 1. Предельные отклонения размеров)
ISO 3384-1:2005 Rubber, vulcanized or thermoplastic - Determination of stress relaxation in compression - Part 1: Testing at constant temperature (Резина вулканизованная или термопластик. Определение релаксации напряжений при сжатии. Часть 1. Испытания при постоянной температуре) <1>
--------------------------------
<1> Действует ISO 3384-1:2011.

ISO 3387 Rubber - Determination of crystallization effects by hardness measurements (Резина. Определение эффектов кристаллизации при измерении твердости)
ISO 5893 Rubber and plastics test equipment - Tensile, flexural and compression types (constant rate of traverse) - Specification [Оборудование для испытания резины и пластмасс. Аппаратура для испытания на растяжение, изгиб и сжатие (при постоянной скорости перемещения). Спецификация]
ISO 23529 Rubber - General procedures for preparing and conditioning test pieces for physical test methods (Резина. Общие процедуры подготовки и кондиционирования образцов для физических методов испытаний)

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стык (joint): Вертикальный разрыв между смежными поверхностями плит дорожного покрытия бетонной автомобильной дороги, образованный для обеспечения некоторого перемещения.
3.2 стыковая полость (joint chamber): Разрез в верхней части стыка для размещения формового уплотнения.
Примечание - Ширина стыковой полости зависит от требуемой способности перемещения формовых уплотнений. Нижняя часть полости поддерживает формовое уплотнение стыка, позволяющее выдерживать вертикальные нагрузки, вызванные дорожным движением.

3.3 формовое уплотнение (preformed joint seal): Экструдированный (формованный) и вулканизованный эластичный резиновый профиль, который после установки специальными машинами в стыковую полость сжимается смежными поверхностями плит дорожного покрытия, заполняя при этом стык и предотвращая проникновение воды.
Примечание - Формовое уплотнение может содержать армирующее волокно в качестве дополнительной защиты от избыточного расширения.

3.4 международная единица твердости резины, IRHD (international rubber hardness degree, IRHD): Мера твердости, значение которой получают при измерении глубины погружения индентора в испытуемый образец при заданных условиях.
Примечание 1 - Усилие противодействия, создаваемое сжатыми формовыми уплотнениями, зависит от размеров и твердости уплотнения (IRHD). Чем больше значение IRHD, тем больше сила сопротивления. Чем ниже значение IRHD, тем лучше кромки резинового профиля зажимаются поверхностями стыковой полости.
Примечание 2 - Метод измерения твердости в единицах IRHD - по ISO 48.
