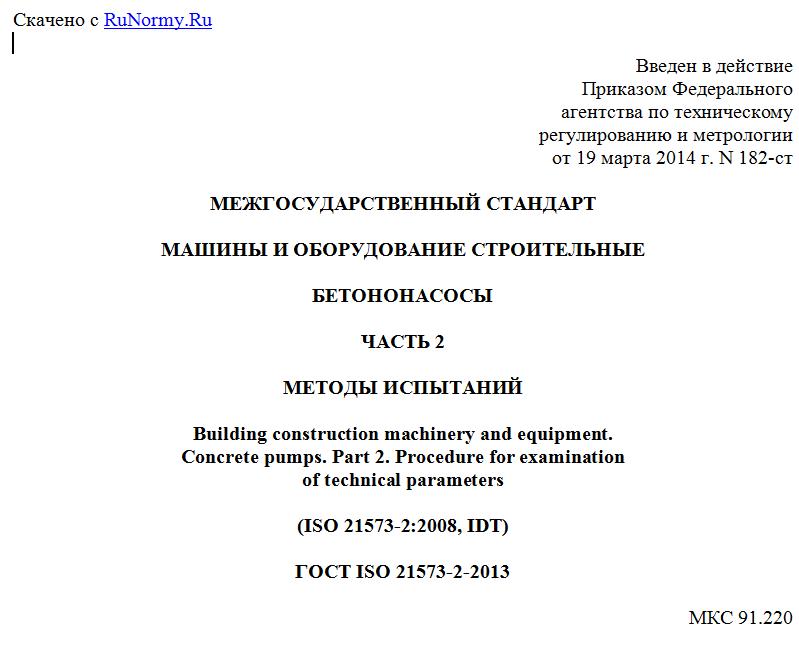

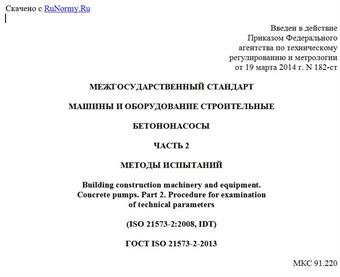

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2014 г. N 182-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
БЕТОНОНАСОСЫ
ЧАСТЬ 2
МЕТОДЫ ИСПЫТАНИЙ
Building construction machinery and equipment.
Concrete pumps. Part 2. Procedure for examination
of technical parameters
(ISO 21573-2:2008, IDT)
ГОСТ ISO 21573-2-2013
МКС 91.220
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 63-П от 27 декабря 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 21573-2:2008 Building construction machinery and equipment - Concrete pumps - Part 2: Procedure for examination of technical parameters (Машины и оборудование строительные. Бетононасосы. Часть 2. Методы испытаний).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования".
5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 182-ст межгосударственный стандарт ГОСТ ISO 21573-2-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт определяет порядок и методы испытаний технико-экономических характеристик бетононасосов в соответствии с ISO 21573-1.
Настоящий стандарт распространяется на мобильные (со стрелой или без нее) и стационарные бетононасосы.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт, для недатированной ссылки применяют последнее издание ссылочного документа.
ISO 21573-1 Building construction machinery and equipment - Mobile crushers - Part 1: Terminology and commercial specification (Машины и оборудование строительные. Бетононасосы. Часть 1. Терминология и технические условия)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бетононасос роторного типа с одним роликом (single rotary-type pump): Бетононасос постоянного действия, подающий бетонную смесь в бетоновод с помощью сжатия эластичного рукава одним вращающимся роликом.
3.2 бетононасос роторного типа с двумя роликами (double rotary-type pump): Бетононасос постоянного действия, подающий бетонную смесь в бетоновод с помощью сжатия эластичного рукава двумя вращающимися роликами.
4. Объем испытаний
При испытаниях проверяют следующие характеристики бетононасосов:
a) производительность бетононасоса;
b) высота загрузки приемного бункера и работа активатора;
c) работа водяного насоса;
d) работа бетонораспределительной стрелы;
e) работа выносных опор (аутригеров).
5. Проверка производительности бетононасоса
(см. таблицы с 1 по 3)
5.1 Поршневой бетононасос
5.1.1 Производительность бетононасоса
Производительность бетононасоса определяют расчетной производительностью.
Расчетную производительность рассчитывают по следующей формуле:
где Qth - расчетная производительность (м3/ч);
D - диаметр бетонотранспортного поршня бетононасоса (мм);
St - длина хода бетонотранспортного поршня рабочего цилиндра бетононасоса (мм);
N - частота работы бетонотранспортного поршня бетононасоса (мин-1).
5.1.2 Давление на бетонную смесь
Давление на бетонную смесь определяют максимальным расчетным давлением нагнетания, которое рассчитывают по одной из следующих формул:
где pth,max - максимальное расчетное давление;
pL - настройка нижнего предела давления;
d1 - диаметр основного гидроцилиндра;
D - диаметр бетонотранспортного цилиндра;
d - диаметр штока.
5.2 Бетононасос роторного типа
5.2.1 Бетононасос роторного типа с одним роликом (см. рисунок А.1)
5.2.1.1 Производительность
