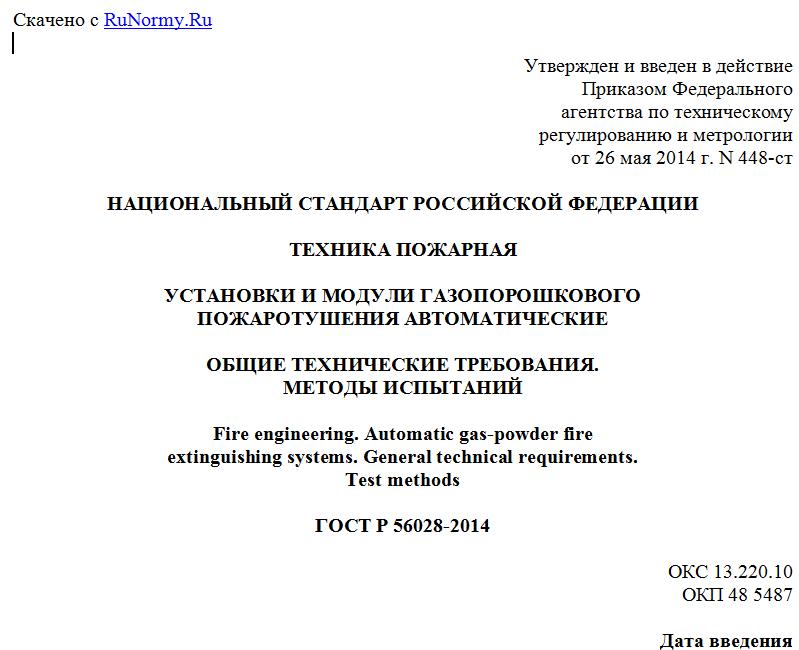

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 мая 2014 г. N 448-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
УСТАНОВКИ И МОДУЛИ ГАЗОПОРОШКОВОГО
ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire engineering. Automatic gas-powder fire
extinguishing systems. General technical requirements.
Test methods
ГОСТ Р 56028-2014
ОКС 13.220.10
ОКП 48 5487
Дата введения
1 сентября 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" (ФГБУ ВНИИПО МЧС России) совместно с ООО "Каланча"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2014 г. N 448-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на автоматические установки и модули газопорошкового пожаротушения, предназначенные для тушения или локализации пожаров класса A, B, C и электрооборудования под напряжением, и устанавливает общие технические требования и методы их испытаний.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.402-2004 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.046-91 Система стандартов безопасности труда. Установки пожаротушения автоматические. Общие технические требования
ГОСТ 12.4.009-83 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 9293-74 Азот газообразный и жидкий. Технические условия
ГОСТ 9909-81 Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 23852-79 Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27331-87 Пожарная техника. Классификация пожаров
ГОСТ Р 9.414-2012 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 27.403-2009 Надежность в технике. Планы испытаний для контроля вероятности безотказной работы
ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения
ГОСТ Р 53280.3-2009 Установки пожаротушения автоматические. Огнетушащие вещества. Часть 3. Газовые огнетушащие вещества. Методы испытаний
ГОСТ Р 53280.4-2009 Установки порошкового пожаротушения автоматические. Огнетушащие вещества. Часть 4. Порошки огнетушащие общего назначения. Общие технические требования и методы испытаний
ГОСТ Р 53286-2009 Техника пожарная. Установки порошкового пожаротушения автоматические. Модули. Общие технические требования. Методы испытаний
ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов
СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
Сведения о действии свода правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52720 и СП 5.13130, а также следующие термины с соответствующими определениями:
3.1 быстродействие установки (модуля): Время с момента подачи пускового импульса на запорно-пусковое устройство автоматической установки газопорошкового пожаротушения (модуля газопорошкового пожаротушения) до момента начала выпуска ГПОВ из насадка в защищаемый объем.
3.2 газопорошковое огнетушащее вещество; ГПОВ: Огнетушащее вещество, представляющее собой смесь огнетушащего порошка и огнетушащего газа, обеспечивающее тушение пожара.
3.3 защищаемая зона: Помещение, часть помещения, сооружение, наружная установка, часть наружной установки, защищаемая при включении установки.
3.4 инерционность распределительного устройства: Время с момента подачи на устройство пускового импульса до момента полного открытия проходного сечения устройства.
3.5 нормативная интенсивность подачи ГПОВ: Массовая скорость подачи ГПОВ в единицу объема (для тушения по объему или локально по объему) или на единицу площади (для тушения локально по площади). Значение нормативной интенсивности подачи ГПОВ используется при проектировании автоматических установок газопорошкового пожаротушения.
3.6 нормативная огнетушащая концентрация: Массовая концентрация ГПОВ, необходимая для объемного тушения пожара в помещении. Значение нормативной огнетушащей концентрации ГПОВ используется при проектировании автоматических установок газопорошкового пожаротушения.
3.7 продолжительность подачи ГПОВ: Время с момента начала выпуска ГПОВ в защищаемое помещение до момента выпуска из установки (модуля) 95% массы ГПОВ.
3.8 распределительное устройство; РУ: Устройство, обеспечивающее подачу ГПОВ из централизованной установки в защищаемую зону, в которой произошло возгорание.
3.9 срабатывание распределительного устройства: Открытие запорного органа устройства в соответствии с требованиями технической документации.
3.10 установка (модуль) с раздельным хранением ГПОВ: Установка (модуль), в которой огнетушащий порошок и огнетушащий газ находятся в разных емкостях, а образование ГПОВ происходит при работе установки.
3.11 установка (модуль) с совмещенным хранением ГПОВ: Установка (модуль), в которой все компоненты ГПОВ хранятся в одной емкости.
3.12 централизованная автоматическая установка газопорошкового пожаротушения: Автоматическая установка газопорошкового пожаротушения, в которой сосуды (баллоны) с ГПОВ размещены вне защищаемой зоны в станции пожаротушения и которая способна защитить любую из нескольких защищаемых зон.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
АУГПП - автоматическая установка газопорошкового пожаротушения;
ГПОВ - газопорошковое огнетушащее вещество;
ЗПУ - запорно-пусковое устройство;
МГПП - модуль газопорошкового пожаротушения;
МУ - модульная установка пожаротушения;
РУ - распределительное устройство;
РХ - раздельное хранение компонентов ГПОВ;
СХ - совместное хранение компонентов ГПОВ;
ЦУ - централизованная установка пожаротушения.
5 Модули газопорошкового пожаротушения (МГПП)
5.1 Классификация МГПП
5.1.1 По способу хранения сжатого или сжиженного газа и огнетушащего порошка модули подразделяются на следующие виды:
