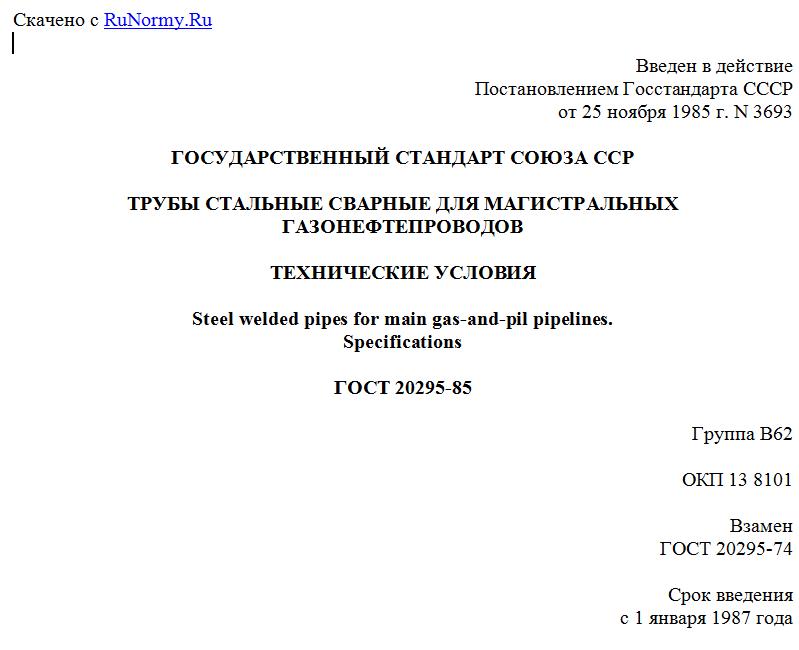

Введен в действие
Постановлением Госстандарта СССР
от 25 ноября 1985 г. N 3693
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ СВАРНЫЕ ДЛЯ МАГИСТРАЛЬНЫХ ГАЗОНЕФТЕПРОВОДОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel welded pipes for main gas-and-pil pipelines.
Specifications
ГОСТ 20295-85
Группа В62
ОКП 13 8101
Взамен
ГОСТ 20295-74
Срок введения
с 1 января 1987 года
Постановлением Государственного комитета СССР по стандартам от 25 ноября 1985 г. N 3693 срок введения установлен с 01.01.1987.
Ограничение срока действия снято Постановлением Госстандарта СССР от 14.08.1991 N 1353.
Переиздание. Август 1997 г.
Настоящий стандарт распространяется на стальные сварные прямошовные и спиральношовные трубы диаметром 114 - 1420 мм, применяемые для сооружения магистральных газонефтепроводов, нефтепродуктопроводов, технологических и промысловых трубопроводов.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Трубы изготовляют трех типов:
1 - прямошовные диаметром 114 - 630 мм, изготовленные контактной сваркой, токами высокой частоты;
2 - спиральношовные диаметром 159 - 820 мм, изготовленные электродуговой сваркой;
3 - прямошовные диаметром 530 - 1420 мм, изготовленные электродуговой сваркой с одним или двумя продольными швами.
1.2. В зависимости от механических свойств трубы изготавливают классов прочности: К 34, К 38, К 42, К 50, К 52, К 54, К 55, К 56, К 60.
1.3. Размеры труб должны соответствовать приведенным в табл. 1.
Таблица 1
Наружный диаметр труб, мм Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
2,0 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10,0 11,0 12,0 13,0
114 5,52 8,21 9,54 10,85 12,15 13,44 14,72 15,98 17,23 18,47 19,70 20,91 22,11 23,30 24,48 25,65 27,94 30,18 -
127 - 9,17 10,66 12,13 13,59 15,04 16,48 17,90 19,31 20,71 22,10 23,48 24,84 26,19 27,53 28,85 31,47 34,03 -
133 - 9,62 11,18 12,72 14,26 15,78 17,29 18,79 20,28 21,75 23,21 24,66 26,10 27,52 28,93 30,33 33,09 35,81 -
140 - 10,14 11,78 13,42 15,04 16,65 18,24 19,83 21,40 22,96 24,51 26,04 27,56 29,07 30,57 32,06 34,99 37,88 -
146 - 10,58 12,30 14,01 15,70 17,39 19,06 20,71 22,36 23,99 25,62 27,22 28,82 30,41 31,98 33,54 36,62 39,65 -
159 - 11,54 13,42 15,29 17,14 18,99 20,82 22,64 24,44 26,24 28,02 29,79 31,55 33,29 35,02 36,74 40,15 43,50 -
168 - 12,21 14,20 16,18 18,14 20,10 22,04 23,97 25,89 27,79 29,68 31,56 33,43 35,29 37,13 38,96 42,59 46,16 -
178 - 12,95 15,06 17,16 19,25 21,33 23,40 25,45 27,49 29,52 31,53 33,54 35,53 37,51 39,47 41,43 45,30 49,12 -
219 - 15,98 18,60 21,21 23,80 26,39 28,96 31,52 34,06 36,60 39,12 41,63 44,12 46,61 49,08 51,54 56,42 61,26 66,04
245 - - - 23,77 26,69 29,59 32,48 35,36 38,23 41,08 43,93 46,76 49,57 52,38 55,17 57,95 63,47 68,95 74,37
273 - - - 26,53 29,80 33,04 36,28 39,51 42,72 45,92 49,10 52,28 55,44 58,59 61,73 64,86 71,07 77,24 83,35
325 - - - 31,66 35,57 39,46 43,33 47,20 51,05 54,89 58,72 62,54 66,34 70,13 73,91 77,68 85,18 92,62 100,02
377 - - - - 41,34 45,87 50,39 54,89 59,39 63,87 68,34 72,80 77,24 81,67 86,09 90,50 99,28 108,01 116,69
426 - - - - - 51,91 57,03 62,14 67,24 72,33 77,40 82,46 87,51 92,55 97,57 102,59 112,57 122,51 132,40
457 - - - - - - - 66,73 72,21 77,68 83,14 88,58 94,01 99,43 104,84 110,23 120,98 131,68 142,34
508 - - - - - - - 74,28 80,39 86,48 92,57 98,64 104,70 110,75 116,78 122,81 134,82 146,78 158,69
530 - - - - - 64,73 71,14 77,53 83,91 90,28 96,64 102,98 109,31 115,63 121,94 128,23 140,78 153,29 165,74
610 - - - - - - - 89,37 96,74 104,09 111,43 118,76 126,08 133,39 140,68 147,96 162,48 176,96 191,39
630 - - - - - 77,06 84,70 92,33 99,94 107,54 115,13 122,71 130,27 137,82 145,36 152,89 167,91 182,88 197,80
720 - - - - - 88,16 96,91 105,64 114,37 123,08 131,78 140,46 149,14 157,80 166,45 175,09 192,32 209,51 226,65
820 - - - - - 100,49 110,47 120,44 130,40 140,34 150,27 160,19 170,10 179,99 189,88 199,75 219,45 239,10 258,71
1020 - - - - - - - - - - - - - 224,38 236,73 249,07 273,70 298,29 322,82
1220 - - - - - - - - - - - - - - 283,58 298,39 327,95 357,47 386,94
1420 - - - - - - - - - - - - - - - - - - -
Продолжение таблицы 1
Наружный диаметр труб, мм Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
14,0 15,0 16,0 17,0 18,0 19,0 20,0 21,0 22,0 23,0 24,0 25,0 26,0 27,0 28,0 29,0 30,0
114 - - - - - - - - - - - - - - - - -
127 - - - - - - - - - - - - - - - - -
133 - - - - - - - - - - - - - - - - -
140 - - - - - - - - - - - - - - - - -
146 - - - - - - - - - - - - - - - - -
159 - - - - - - - - - - - - - - - - -
168 - - - - - - - - - - - - - - - - -
178 - - - - - - - - - - - - - - - - -
219 70,77 75,46 80,10 - - - - - - - - - - - - - -
245 79,75 85,08 90,35 - - - - - - - - - - - - - -
273 89,42 95,43 101,40 - - - - - - - - - - - - - -
325 107,37 114,67 121,92 129,12 136,27 143,37 150,43 157,43 164,38 - - - - - - - -
377 125,32 133,90 142,44 150,92 159,35 167,74 176,07 184,36 192,59 - - - - - - - -
426 142,24 152,03 161,77 171,46 181,10 190,70 200,24 209,73 219,18 - - - - - - - -
457 152,94 163,50 174,00 184,46 194,86 205,22 215,53 225,79 236,00 - - - - - - - -
508 170,55 182,36 194,12 205,84 217,50 229,12 240,68 252,20 263,66 - - - - - - - -
530 178,14 190,50 202,80 215,06 227,27 239,42 251,53 263,59 275,60 287,56 299,47 311,33 323,14 334,91 346,62 358,29 369,90
610 205,76 220,09 234,37 248,60 262,78 276,91 290,99 305,02 319,00 332,93 346,82 360,65 374,44 388,17 401,86 415,50 429,08
630 212,67 227,49 242,26 256,98 271,65 286,28 300,85 315,38 329,85 344,28 358,66 372,98 387,26 401,49 415,67 429,80 443,88
720 243,74 260,78 277,77 294,71 311,60 328,45 345,24 361,98 378,68 395,32 411,92 428,47 444,97 461,41 477,81 494,16 510,46
820 278,26 297,77 317,23 336,63 355,99 375,30 394,56 413,77 432,93 452,04 471,10 490,12 509,08 528,00 546,86 565,68 584,44
1020 347,31 371,75 396,14 420,48 444,77 469,01 493,20 517,34 541,43 565,48 589,47 613,42 637,31 661,16 684,96 708,70 732,40
1220 416,36 445,73 475,05 504,32 533,54 562,72 591,84 620,91 649,94 678,91 707,84 736,72 765,55 794,32 823,05 851,73 880,36
1420 485,41 519,71 553,96 588,17 622,32 656,42 690,48 724,49 758,44 792,35 826,21 860,02 893,78 927,49 961,15 994,76 1028,32
Окончание таблицы 1
Наружный диаметр труб, мм Теоретическая масса 1 м трубы, кг, при толщине стенки, мм
31,0 32,0 33,0 34,0 35,0 36,0 37,0 38,0 39,0 40,0 41,0 42,0 43,0 44,0 45,0 46,0 47,0 48,0
114 - - - - - - - - - - - - - - - - - -
127 - - - - - - - - - - - - - - - - - -
133 - - - - - - - - - - - - - - - - - -
140 - - - - - - - - - - - - - - - - - -
146 - - - - - - - - - - - - - - - - - -
159 - - - - - - - - - - - - - - - - - -
168 - - - - - - - - - - - - - - - - - -
178 - - - - - - - - - - - - - - - - - -
219 - - - - - - - - - - - - - - - - - -
245 - - - - - - - - - - - - - - - - -
273 - - - - - - - - - - - - - - - - - -
325 - - - - - - - - - - - - - - - - - -
377 - - - - - - - - - - - - - - - - - -
426 - - - - - - - - - - - - - - - - - -
457 - - - - - - - - - - - - - - - - - -
508 - - - - - - - - - - - - - - - - - -
530 381,47 392,98 404,45 - - - - - - - - - - - - - - -
610 442,62 456,11 469,55 - - - - - - - - - - - - - - -
630 457,91 471,89 485,83 - - - - - - - - - - - - - - -
720 526,71 542,91 559,07 575,17 591,22 607,23 - - - - - - - - - - - -
820 603,16 621,83 640,44 659,01 677,53 696,00 714,42 732,80 751,12 769,39 787,62 - - - - - - -
1020 756,05 779,65 803,20 826,70 850,15 873,56 896,91 920,21 943,47 966,67 989,83 1012,93 1035,99 1059,00 1081,96 - - -
1220 908,94 937,47 965,96 994,39 1022,77 1051,11 1079,39 1107,63 1135,81 1163,95 1192,04 1220,08 1248,07 1276,01 1303,90 1331,74 1359,53 1387,27
1420 1061,83 1095,30 1128,71 1162,08 1195,39 1228,66 1261,88 1295,04 1328,1 1361,23 1394,25 1427,22 1460,14 1493,02 1525,84 1558,61 1591,33 1624,01
Примечания: 1. Теоретическую массу труб без учета усиления шва M, кг/м, рассчитывают по формуле M = 0,02466 x (D - S) x S, где D - номинальный наружный диаметр, мм, S - номинальная толщина стенки, мм. Плотность стали принята равной 7,85 г/см3. 2. Теоретическую массу труб типа 2 и двухшовных труб типа 3 увеличивают на 1,5% за счет усиления шва, а одношовных труб типа 3 - на 1%. 3. По требованию потребителя допускается изготовление труб типов 1 и 3 промежуточных размеров в пределах данной таблицы.
1.4. Трубы изготавливают длиной от 10,6 до 12,2 м включ.
По согласованию изготовителя с потребителем допускается поставка труб длиной: типа 1 - до 18,0 м, типа 2 - до 13,7 м, типа 3 - до 24,8 м включ.
Для труб типов 1, 2 и экспандированных типа 3 допускается изготавливать до 10% труб (по массе) длиной не менее 8,0 м.
1.5. Предельные отклонения по наружному диаметру корпуса труб должны соответствовать табл. 2.
