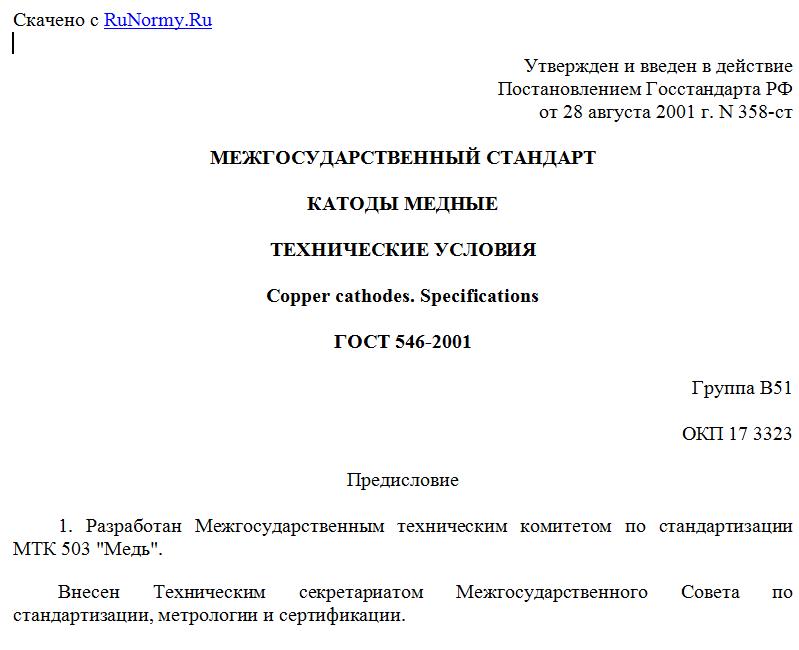

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 28 августа 2001 г. N 358-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАТОДЫ МЕДНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Copper cathodes. Specifications
ГОСТ 546-2001
Группа В51
ОКП 17 3323
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 503 "Медь".
Внесен Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 19 от 24 мая 2001 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 августа 2001 г. N 358-ст межгосударственный стандарт ГОСТ 546-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 марта 2002 г.
4. Взамен ГОСТ 546-88 (ИСО 431-81).
1. Область применения
Настоящий стандарт распространяется на медные катоды, получаемые электролизом водных растворов и предназначенные для производства литых и деформированных изделий из меди и ее сплавов.
Стандарт пригоден для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 859-2001. Медь. Марки
ГОСТ 7229-76. Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 9717.2-82. Медь спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9717.3-82. Медь. Метод спектрального анализа по оксидным стандартным образцам
Ссылки на ГОСТ 13938.1-78 - ГОСТ 13938.10-78 исключены с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 13938.11-78. Медь. Методы определения мышьяка
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 13938.13-93. Медь. Методы определения кислорода
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 14192-96. Маркировка грузов
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 18242-72 <*>. Статистический приемочный контроль по альтернативному признаку. Планы контроля
-------------------------------
<*> На территории Российской Федерации действует ГОСТ Р ИСО 2859-1-2007.
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 21399-75. Пакеты транспортные чушек, катодов и слитков цветных металлов. Общие требования
ГОСТ 22235-2010. Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 27981.1-88. Медь высокой чистоты. Методы атомно-спектрального анализа
ГОСТ 27981.2-88. Медь высокой чистоты. Метод химико-атомно-эмиссионного анализа
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
Ссылка исключена с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст
ГОСТ 27981.5-88. Медь высокой чистоты. Фотометрические методы анализа
ГОСТ 27981.6-88. Медь высокой чистоты. Полярографические методы анализа
ГОСТ 28106-89. Катоды медные. Отбор и подготовка проб и образцов для определения удельного электрического сопротивления
ГОСТ 28515-97. Медь. Метод испытания проб на удлинение спирали.
ГОСТ 31382-2009. Медь. Методы анализа
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. представительная выборка: Определенное количество катодов, отобранных из партии, которые в достаточной степени отражают свойства партии в целом и предназначены для отбора точечных проб.
3.2. точечная проба: Проба металла, взятая одновременно из установленной части катода, входящего в выборку.
3.3. объединенная проба: Проба, состоящая из всех точечных проб, характеризующая средний химический состав партии.
3.4. лабораторная проба: Вся или часть объединенной пробы, подготовленная соответствующим образом и являющаяся достаточной для проведения химического анализа.
3.5. контактная подвеска: Петля из медной пластины толщиной до 1 мм и шириной до 100 мм, приваренная или приклепанная к катодной основе и служащая для подвода тока к катоду и подвешивания его к катодной штанге (ушко).
3.6. наросты: Выступы различных размеров, формы и структуры. Различают дендритные наросты и наросты округлой формы.
3.7. цвета побежалости: Окисленные участки в виде пятен и полос различной окраски, обусловленной термическими условиями охлаждения катодов после промывки.
3.8. налет окисленной меди: Участки темного цвета, состоящие из окиси меди, образовавшиеся при хранении катодов во влажной атмосфере.
3.9. налет сульфатов: Локальные образования зеленого или зелено-голубого цвета, возникшие за счет выделения серной кислоты из микропор при поглощении ею влаги из атмосферы.
3.10. следы солей жесткости: Нерастворимые в горячей воде отложения серого цвета (соли кальция, магния и других легких металлов).
3.11. налет солей в местах прикрепления подвесок к полотну катода: Смесь сложного состава из сульфата, карбоната и гидроксида меди, образующаяся по периметру подвески от взаимодействия атмосферы воздуха со следами кислоты, выступающей из зазора между подвеской и полотном при транспортировании и хранении катодов. При транспортировании морским транспортом в состав налета входят также хлориды.
3.12. дендритный нарост: Кристаллическое образование, имеющее древовидную ветвящуюся форму.
4. Технические требования
4.1 Медные катоды по химическому составу должны соответствовать меди марок М00к, М0к, М1к по ГОСТ 859.
Коды ОКП приведены в Приложении А.
Пример условного обозначения катодов из меди марки М00к:
М00к ГОСТ 546-2001
4.2. На поверхности и кромках катодов не должно быть дендритных наростов. Допускаются округленные наросты, вросшие в тело катода, а также выступы округлой формы на кромках катодов и пятна (углубления) от удаленных наростов.
Абзац исключен с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст.
4.3. Поверхность катодов должна быть чистой, хорошо отмытой от электролита и шлама и не должна иметь отложений и налета сульфатов меди и никеля и механических загрязнений (кроме древесных остатков после транспортирования).
Допускаются на поверхности катодов цвета побежалости и налет окисленной меди.
Наличие солей жесткости и налета солей на контактных подвесках и в местах прикрепления подвески к полотну катода браковочным признаком не является.
Абзац исключен с 1 марта 2015 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 10.09.2014 N 1067-ст.
Определения поверхностных дефектов - в соответствии с разделом 3.
4.4. Катоды поставляют в виде целых катодов с контактными подвесками или без них либо в виде разрезанных катодов.
Форму, размеры и массу катода при необходимости устанавливают в контракте.
4.5. По согласованию (контракту) сторон устанавливаются не предусмотренные настоящим стандартом требования к физическим свойствам катодов (удельному электрическому сопротивлению, спиральному удлинению, плотности, пластичности, структуре осадка и пр.).
4.6. Упаковка
Катоды должны быть сформированы в пакеты массой не более 1500 кг и высотой не более 500 мм.
Требования к пакету должны соответствовать ГОСТ 21399.
По согласованию с потребителем допускается поставка пакетов, обвязанных медной проволокой, катанкой или лентой, для переплавки без расформирования, а также поставка пакетов увеличенной массы. Порядок формирования таких пакетов с указанием их размеров и массы, вида и сечения обвязочного материала и количества поясов устанавливается нормативными документами, согласованными с транспортными организациями и утвержденными в установленном порядке.
Пакеты медных катодов, предназначенные для транспортирования с участием нескольких видов транспорта и для длительного хранения, должны формироваться с опрессовкой усилием не менее 98 кН (10000 кгс).
4.7. Маркировка
Для просмотра документа целиком скачайте его >>>
