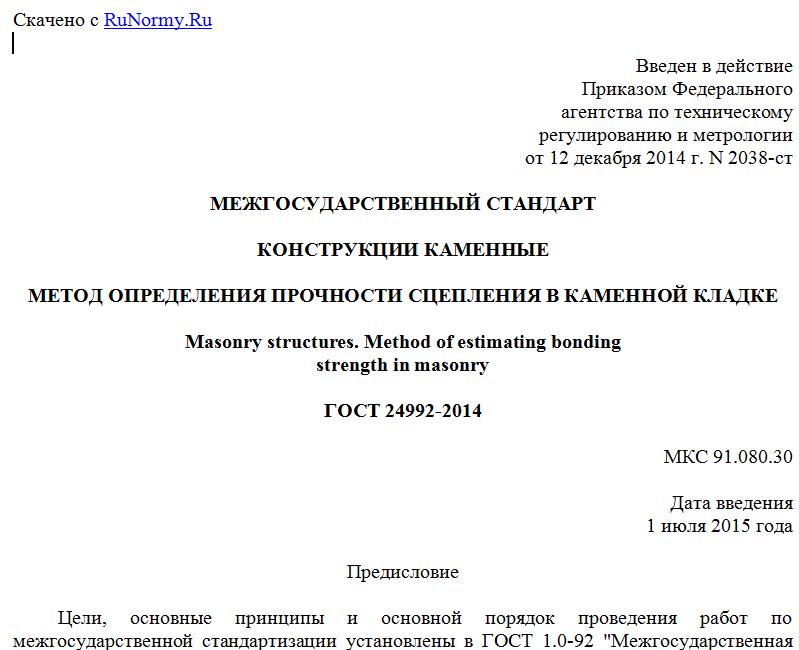

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2038-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ КАМЕННЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ СЦЕПЛЕНИЯ В КАМЕННОЙ КЛАДКЕ
Masonry structures. Method of estimating bonding
strength in masonry
ГОСТ 24992-2014
МКС 91.080.30
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский центр "Строительство", Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ОАО "НИЦ "Строительство" ЦНИИСК им. В.А. Кучеренко).
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г. N 46-2014).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2038-ст межгосударственный стандарт ГОСТ 24992-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 24992-81.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на все виды каменной кладки, в том числе на панели и блоки из кирпича, природных и искусственных камней, стен строящихся зданий, в том числе в сейсмических районах, когда монолитность кладки определяется техническими требованиями по условиям эксплуатации.
Стандарт устанавливает метод определения прочности нормального сцепления (далее - прочность сцепления) раствора с кирпичом или камнем в кладке стен строящихся зданий или на специальных образцах в лабораторных условиях.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 380-88 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 5802-86 Растворы строительные. Методы испытаний
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций
ГОСТ 7348-81 Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия
ГОСТ 7798-70 Болты с шестигранной головкой класса точности B. Конструкция и размеры
ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Испытания: экспериментальное определение количественных и (или) качественных характеристик свойств объекта испытаний как результата воздействия на него, при его функционировании, при моделировании объекта и (или) воздействий. [ГОСТ 16504-81, статья 1]
3.2. Образец для испытаний: продукция или ее часть, или проба, непосредственно подвергаемые эксперименту при испытаниях. [ГОСТ 16504-81, статья 7]
3.3. Испытательное оборудование: средство испытаний, представляющее собой техническое устройство для воспроизведения условий испытаний. [ГОСТ 16504-81, статья 17]
3.4. Прочность сцепления: сопротивление кладки осевому растяжению по неперевязанным швам.
4. Общие положения
4.1. Определение прочности сцепления проводят путем испытания на осевое растяжение элементов кладки стен на строительной площадке или на специальных образцах, изготовленных в лаборатории.
4.2. Испытания прочности сцепления в кладке стен строящихся зданий проводят строительные лаборатории с целью контроля соответствия требованиям проекта.
4.3. Лабораторные испытания по определению прочности сцепления на контрольных образцах проводят специализированные лаборатории, строительные организации, научно-исследовательские институты, а при изготовлении виброкирпичных панелей и блоков - заводские лаборатории.
5. Сущность метода
Сущность метода заключается в определении характеристики удельной работы для разделения кирпича (камня) и раствора при действии осевого растягивающего усилия, направленного перпендикулярно плоскости их контакта (по неперевязанным швам).
6. Определение прочности сцепления в кладке стен
строящихся зданий
6.1. Средства испытаний и измерений
Для испытания кладки на сцепление применяют следующее оборудование:
- установку, указанную на рисунке 1. Перечень приборов и приспособлений, необходимых для изготовления установки, приведен в таблице А.1 (Приложение А);
- гидравлическое испытательное оборудование с возможностью автоматической записи результатов испытаний, рисунок 2;
- скребок угловой d = 5 мм, l = 250 мм, скребок прямой d = 5 мм, l = 250 мм;
- гаечный ключ 10 x 12 мм, молоток.
1 - испытуемый кирпич (камень); 2 - захват (тросовый);
3 - перекладина; 4 - регулировочный болт; 5 - тяга;
6 - гидравлический домкрат; 7 - манометр; 8 - регулируемые
опоры; 9 - траверса; 10 - шарнир; 11 - рама;
12 - переходник; 13 - узел троса
Рисунок 1. Сборное гидравлическое
испытательное оборудование
1 - испытуемый кирпич (камень); 2 - захват (заводской);
3 - манометр; 4 - регулируемые опоры; 5 - тяга;
6 - гидравлический домкрат
Рисунок 2. Гидравлическое испытательное оборудование
с возможностью автоматической записи результатов испытаний
