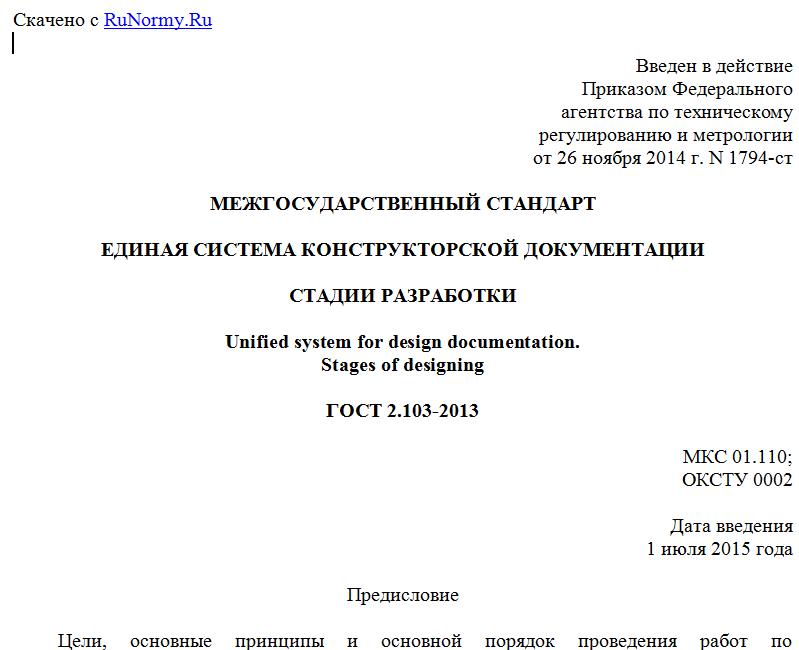

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1794-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
СТАДИИ РАЗРАБОТКИ
Unified system for design documentation.
Stages of designing
ГОСТ 2.103-2013
МКС 01.110;
ОКСТУ 0002
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44, приложение N 24 доп.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1794-ст межгосударственный стандарт ГОСТ 2.103-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 2.103-68.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает стадии разработки конструкторской документации на изделия всех отраслей промышленности и этапы выполнения работ.
На основе настоящего стандарта могут быть разработаны стандарты, учитывающие особенности применения стадий разработки конструкторской документации на различных стадиях жизненного цикла изделия конкретных видов техники в зависимости от специфики их разработки, производства и использования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.002-72 Единая система конструкторской документации. Требования к моделям, макетам и темплетам, применяемым при проектировании
ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.053-2013 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.118-203 Единая система конструкторской документации. Техническое предложение
ГОСТ 2.119-2013 Единая система конструкторской документации. Эскизный проект
ГОСТ 2.120-2013 Единая система конструкторской документации. Технический проект
ГОСТ 2.125-2008 Единая система конструкторской документации. Правила выполнения эскизных конструкторских документов. Общие положения
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-2013 Единая система конструкторской документации. Ремонтные документы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Единичное производство: производство, характеризуемое малым объемом выпуска одинаковых изделий, повторное изготовление и ремонт которых, как правило, не предусматривается.
[ГОСТ 14.004-83, пункт 20]
3.1.2. Литера: реквизит конструкторского документа (комплекта конструкторских документов) на изделие, соответствующий стадии его разработки.
3.1.3. Опытный образец: образец изделия, изготовленный по вновь разработанной рабочей документации для проверки путем испытаний соответствия его заданным техническим требованиям с целью принятия решения о возможности постановки на производство и (или) использования по назначению.
[ГОСТ 16504-81, ст. 8]
3.1.4. Опытная партия: совокупность опытных образцов или определенный объем нештучной продукции, изготовленные за установленный интервал времени по вновь разработанной одной и той же документации для контроля соответствия продукции заданным требованиям и принятия решения о постановке ее на производство.
3.1.5. Проектная конструкторская документация: конструкторская документация, выполненная на стадиях технического предложения, эскизного и технического проектов.
3.1.6. Рабочая конструкторская документация: конструкторская документация, выполненная на стадиях опытного образца (опытной партии) серийного (массового) и единичного производства и предназначенная для изготовления, эксплуатации, ремонта (модернизации) и утилизации изделия.
3.1.7. Стадия разработки конструкторской документации: законченная часть процесса разработки конструкторской документации, состоящая из этапов выполнения работ и характеризующаяся достижением заданного результата.
3.1.8. Установочная серия: первая промышленная партия изделий, изготовленная в период освоения производства по документации серийного или массового производства с целью подтверждения готовности производства к выпуску продукции с установленными требованиями и в заданных объемах.
3.1.9. Формат данных: порядок расположения символов данных, позволяющий распознавать их составные части. Примечание. Формат данных приобретает изменение в зависимости от конкретной совокупности символов данных, например, формат сообщения данных.
[ГОСТ 17657-79, приложение, пункт 11]
3.2. Сокращения
В настоящем стандарте приняты следующие сокращения:
КД - конструкторские документы (документы, документация);
ТЗ - техническое задание.
4. Основные положения
4.1. Стадии разработки КД могут выполняться в виде разработки проектной и рабочей КД. Стадии разработки КД и этапы выполнения работ, устанавливаемые настоящим стандартом, приведены в таблице 1.
Таблица 1
Стадия разработки Этапы выполнения работ
Разработка проектной КД Разработка технического предложения <1> Изучение и анализ ТЗ
Подбор материалов
Разработка КД технического предложения
Рассмотрение и утверждение КД технического предложения с присвоением КД литеры "П"
Разработка эскизного проекта Разработка эскизного проекта
Изготовление и испытание и/или разработка и анализ материальных макетов (при необходимости) и (или) разработка, анализ электронных макетов (при необходимости)
Рассмотрение и утверждение КД эскизного проекта с присвоением документам литеры "Э"
Разработка технического проекта Разработка технического проекта
Изготовление и испытание материальных макетов (при необходимости) и/или разработка, анализ электронных макетов (при необходимости)
Рассмотрение и утверждение КД технического проекта с присвоением КД литеры "Т"
Разработка рабочей КД Разработка КД опытного образца (опытной партии) изделия Разработка КД, предназначенной для изготовления и испытания опытного образца (опытной партии) изделия, без присвоения литеры
Изготовление и предварительные испытания опытного образца (опытной партии) изделия
Корректировка КД по результатам изготовления и предварительных испытаний опытного образца (опытной партии) изделия с присвоением КД литеры "О"
Приемочные испытания опытного образца (опытной партии) изделия
Корректировка КД по результатам приемочных испытаний опытного образца (опытной партии) изделия с присвоением КД литеры "О1" При необходимости - повторное изготовление и испытания опытного образца (опытной партии) по документации с литерой "О1" и корректировка КД с присвоением им литеры "О2", "О3", ..."Оn"
Разработка КД на изделие серийного (массового) производства Изготовление и испытание установочной серии по документации с литерой "О1" (или "О2", "О3", ..., "Оn")
Корректировка КД по результатам изготовления и испытания установочной серии, а также оснащения технологического процесса изготовления изделия, с присвоением КД литеры "А"
Для изделия, разрабатываемого по заказу Министерства обороны, при необходимости, - изготовление и испытание головной (контрольной) серии по КД с литерой "А" и соответствующая корректировка КД с присвоением им литеры "Б"
Разработка КД на изделие единичного производства Разработка КД, предназначенной для изготовления и испытания изделия с присвоением им литеры "И"
<1> Стадия "Техническое предложение" не распространяется на КД, разрабатываемые по заказу Министерства обороны. Примечание. Всем стадиям разработки рабочей КД могут предшествовать стадии разработки проектной КД.
4.2. Номенклатура видов документов, разрабатываемых на каждой стадии разработки КД, - по ГОСТ 2.102, если состав документации не установлен в ТЗ на разработку.
4.3. Обязательность выполнения стадий разработки и этапов выполнения работ, форму представления КД (бумажная и (или) электронная) должен устанавливать разработчик, если это не установлено в ТЗ на разработку.
4.4. При невыполнении одной из стадий разработки, присущих опытно-конструкторской работе, работы, относящиеся к этим стадиям, должны быть
