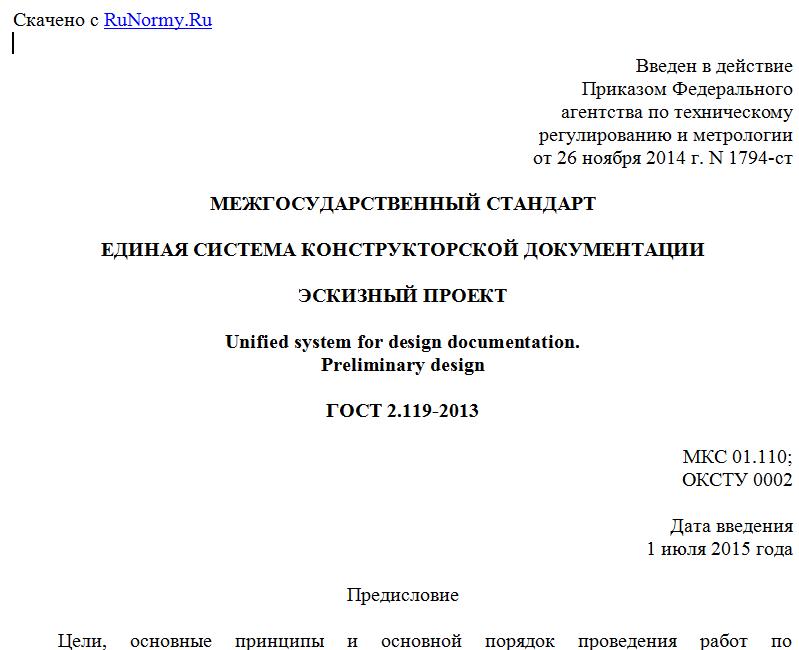

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1794-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ЭСКИЗНЫЙ ПРОЕКТ
Unified system for design documentation.
Preliminary design
ГОСТ 2.119-2013
МКС 01.110;
ОКСТУ 0002
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44, приложение N 24 доп.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1794-ст межгосударственный стандарт ГОСТ 2.119-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 2.119-73.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к выполнению эскизного проекта на изделия всех отраслей промышленности.
На основе настоящего стандарта допускается при необходимости разрабатывать стандарты, уточняющие номенклатуру разрабатываемых конструкторских документов и перечень выполняемых работ на стадии эскизного проекта с учетом специфики проектируемых изделий и организации работ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.002-72 Единая система конструкторской документации. Требования к моделям, макетам и темплетам, применяемым при проектировании
ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.053-2013 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.106-2006 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.118-2013 Единая система конструкторской документации. Техническое предложение
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.501-2013 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Конструкторская документация: совокупность конструкторских документов, содержащих данные, необходимые для проектирования (разработки), изготовления, контроля, приемки, поставки, эксплуатации, ремонта, модернизации, утилизации изделия.
[ГОСТ 2.001-2013, пункт 3.1.5]
3.1.2. Бумажный конструкторский документ: конструкторский документ, выполненный на бумажном или аналогичном по назначению носителе (кальке, микрофильмах, микрофишах и т.п.).
[ГОСТ 2.001-2013, пункт 3.1.6]
3.1.3. Графический документ: конструкторский документ, содержащий в основном графическое изображение изделия и/или его составных частей, отражающее взаимное расположение и функционирование этих частей, их внутренние и внешние связи.
[ГОСТ 2.001-2013, пункт 3.1.7]
3.1.4. Проектная конструкторская документация: конструкторская документация, выполненная на стадиях технического предложения, эскизного и технического проектов.
[ГОСТ 2.103-2013, пункт 3.1.5]
3.1.5. Рабочая конструкторская документация: конструкторская документация, выполненная на стадиях опытного образца (опытной партии) серийного (массового) и единичного производства и предназначенная для изготовления, эксплуатации, ремонта (модернизации) и утилизации изделия.
[ГОСТ 2.103-2013, пункт 3.1.6]
3.1.6. Стадия разработки конструкторской документации: законченная часть процесса разработки конструкторской документации, состоящая из этапов выполнения работ и характеризующаяся достижением заданного результата.
[ГОСТ 2.103-2013, пункт 3.1.7]
3.1.7. Текстовый документ: конструкторский документ, содержащий в основном сплошной текст или текст, разбитый на графы. Примечание. К текстовым конструкторским документам относят спецификации, технические условия, ведомости, таблицы и т.п.
[ГОСТ 2.001-2013, пункт 3.1.8]
3.1.8. Электронный конструкторский документ: конструкторский документ, выполненный программно-техническим средством на электронном носителе.
[ГОСТ 2.001-2013, пункт 3.1.10]
3.2. Сокращения
В настоящем стандарте применены следующие сокращения:
КД - конструкторский документ (конструкторские документы, конструкторская документация);
СЧ - составная часть изделия;
ТЗ - техническое задание;
ТП - техническое предложение;
ЭСИ - электронная модель сборной единицы;
ЭП - эскизный проект;
ЭСИ - электронная структура изделия.
ЭМСЕ - электронная модель сборочной единицы.
4. Основные положения
4.1. ЭП является проектной стадией разработки КД (по ГОСТ 2.103) и его следует разрабатывать в соответствии с ТЗ с целью установления принципиальных конструктивных решений, дающих общее представление об устройстве, принципах работы и габаритных размерах разрабатываемого изделия, а также данных, определяющих его основные параметры, когда это целесообразно сделать до разработки ТП или рабочей КД.
