"ГОСТ 32303-2011 (EN 13469:2001). Межгосударственный стандарт. Изделия теплоизоляционные, применяемые для инженерного оборудования зданий и промышленных установок. Метод определения характеристик паропроницаемости цилиндров заводского изготовления"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

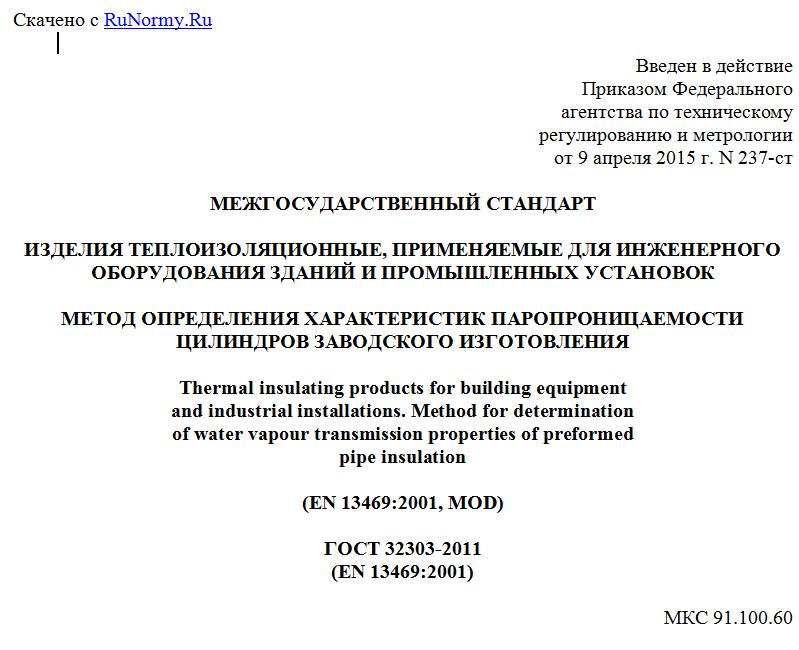

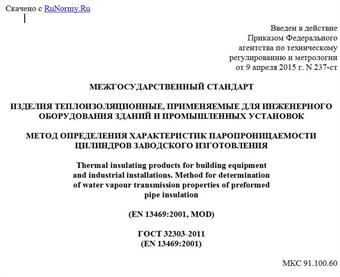

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2015 г. N 237-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ УСТАНОВОК

МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ПАРОПРОНИЦАЕМОСТИ
ЦИЛИНДРОВ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ

Thermal insulating products for building equipment
and industrial installations. Method for determination
of water vapour transmission properties of preformed
pipe insulation

(EN 13469:2001, MOD)

ГОСТ 32303-2011
(EN 13469:2001)

МКС 91.100.60

Дата введения
1 октября 2015 года

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (протокол от 8 декабря 2011 г. N 39)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 237-ст межгосударственный стандарт ГОСТ 32303-2011 (EN 13469:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 13469:2001 Thermal insulating products for building equipment and industrial installations - Determination of water vapour transmission properties of preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение характеристик паропроницаемости цилиндров заводского изготовления) путем исключения из текста европейского регионального стандарта приложения А и соответствующей ссылки на него в тексте стандарта вследствие отсутствия метода определения паропроницаемости изделий, плотность потока водяного пара через которые низкая.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
Сведения о соответствии ссылочных межгосударственных стандартов европейским региональным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает требования к средствам испытания и методике определения характеристик паропроницаемости при стационарном режиме в различных заданных условиях испытаний образцов цилиндров заводского изготовления, применяемых для инженерного оборудования зданий и промышленных установок.
Настоящий стандарт применяют для изделий из однородных материалов и изделий, которые могут иметь слои с переменной плотностью или приклеенные обкладки из различных материалов.
Примечание - Материалы считают однородными в массе, если их плотность приблизительно одинаковая по всему объему, а все измеренные значения плотности близки к его средней плотности.

Плотность потока водяного пара и относительная паропроницаемость являются характеристиками, зависящими от толщины образца (изделия), подвергаемого испытанию. Паропроницаемость изделий из однородных материалов является свойством материала.
Если цилиндр вырезают из изделия плоской формы, то характеристики паропроницаемости цилиндров могут быть получены при испытании образцов этого изделия по ГОСТ EN 12086.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ EN 12085-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения линейных размеров образцов, предназначенных для испытаний
ГОСТ EN 12086-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения характеристик паропроницаемости
ГОСТ EN 13467-2011 Изделия теплоизоляционные, применяемые для инженерного оборудования зданий и промышленных установок. Методы определения размеров, отклонений от прямоугольности и прямолинейности цилиндров заводского изготовления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 скорость потока водяного пара (water vapour flow rate) G: Количество водяного пара, проходящего через образец в единицу времени.
3.2 плотность потока водяного пара (water vapour transmission rate) g: Количество водяного пара, проходящего через единицу площади рабочей поверхности образца в единицу времени при заданных температуре, влажности и толщине образца.
Примечание - Рабочая поверхность образца - поверхность, через которую проходит поток водяного пара.

3.3 относительная паропроницаемость (water vapour permeance) W: Отношение плотности потока водяного пара к разности давлений пара на рабочих поверхностях образца в процессе испытания.
3.4 сопротивление паропроницанию (water vapour resistance) Z: Величина, обратная относительной паропроницаемости (1/W).
3.5 паропроницаемость (water vapour permeability) : Произведение относительной паропроницаемости и толщины образца .
Примечание - Паропроницаемость изделия из однородного материала определяют как количество пара, проходящего в единицу времени через единицу площади образца при разности давлений пара на рабочих поверхностях и толщине образца, равных единице.

3.6 коэффициент сопротивления диффузии водяного пара (water vapour diffusion resistance factor) : Отношение паропроницаемости воздуха к паропроницаемости материала или изделия из однородного материала.
Примечание - Указанное отношение характеризует относительное сопротивление паропроницанию изделия и слоя воздуха толщиной, равной толщине изделия, при одной той же температуре.

4. Сущность метода

Образец цилиндра наполняют влагопоглотителем (метод "сухая чашка") и помещают в условия регулируемых температуры и влажности. Вследствие разности между парциальными давлениями водяного пара при указанных условиях поток водяного пара проходит через образец. Для определения плотности потока водяного пара образец с влагопоглотителем периодически взвешивают до момента достижения равновесного состояния.

5. Средства испытаний

5.1 Шкаф, в котором поддерживают заданные условия: температуру (23 +/- 1) °C и относительную влажность воздуха (50 +/- 3)%.
Примечание - Заданные условия в шкафу поддерживают циркуляцией воздуха со скоростью от 0,02 до 0,3 м/с.

5.2 Влагопоглотитель безводный хлорид кальция (CaCl2) с размером частиц от 2 до 15 мм (при относительной влажности 0%) или любой другой влагопоглотитель, при использовании которого могут быть получены идентичные результаты.
5.3 Аналитические весы для взвешивания испытательного устройства с погрешностью +/- 1 мг или более высокой точностью. Точность взвешивания определяют в зависимости от общей массы устройства.
5.4 Измерительные приборы для измерения линейных размеров и толщины образцов - по ГОСТ EN 12085 и ГОСТ EN 13467 соответственно.
