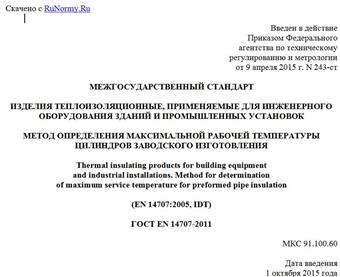

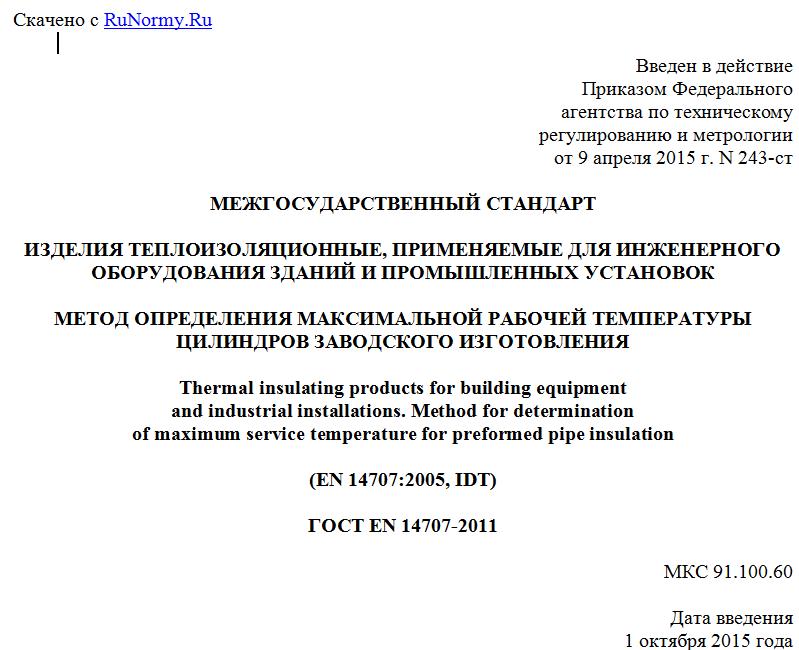

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2015 г. N 243-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО
ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ УСТАНОВОК
МЕТОД ОПРЕДЕЛЕНИЯ МАКСИМАЛЬНОЙ РАБОЧЕЙ ТЕМПЕРАТУРЫ
ЦИЛИНДРОВ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ
Thermal insulating products for building equipment
and industrial installations. Method for determination
of maximum service temperature for preformed pipe insulation
(EN 14707:2005, IDT)
ГОСТ EN 14707-2011
МКС 91.100.60
Дата введения
1 октября 2015 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 8 декабря 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Государственный комитет градостроительства и архитектуры
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия KG Госстрой
Молдова MD Министерство строительства и регионального развития
Россия RU Министерство регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
4. Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 243-ст межгосударственный стандарт ГОСТ EN 14707-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5. Настоящий стандарт идентичен европейскому региональному стандарту EN 14707:2005 Thermal insulating products for building equipment and industrial installations - Determination of the maximum service temperature for preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение максимальной рабочей температуры цилиндров заводского изготовления).
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к средствам испытания и методике определения максимальной рабочей температуры цилиндров заводского изготовления, применяемых для инженерного оборудования зданий и промышленных установок.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие европейские региональные стандарты:
EN 13467:2001 Thermal insulating products for building equipment and industrial installations - Determination of the dimensions, squareness and linearity of preformed pipe insulation (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение размеров, отклонений от прямоугольности и прямолинейности цилиндров заводского изготовления)
EN 14706:2005 Thermal insulating products for building equipment and industrial installations - Determination of maximum service temperature (Теплоизоляционные изделия, применяемые для инженерного оборудования зданий и промышленных установок. Определение максимальной рабочей температуры).
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1.
Максимальная рабочая температура: наиболее высокая температура, при которой теплоизоляционное изделие заданной толщины, предназначенное для конкретного применения, будет продолжать функционировать в установленных пределах эксплуатационных характеристик. [ГОСТ 31913-2011 (ЕН ИСО 9229:2007), статья 2.6.9.1]
Примечания.
1. К эксплуатационным характеристикам изделия могут быть отнесены: стабильность размеров, теплофизические или механические свойства, изменение внешнего вида и сопротивляемость к появлению опасных явлений, например внутренний разогрев (см. Приложения A и C), а также возможные требования в стандартах или технических условиях на изделия конкретных видов.
2. В соответствии с методом, приведенным в настоящем стандарте, образец подвергается воздействию температур, начиная от температуры окружающей среды до максимальной рабочей температуры. Данный метод может не отражать реальных условий применения изделия, когда изделие подвергается воздействию температур с обеих лицевых поверхностей, например в многослойных системах, или когда изделие имеет покрытие, ограничивающее его максимальную рабочую температуру.
4. Сущность метода
Измеряют толщину и длину образца после одностороннего термического воздействия при заданной скорости подъема температуры до максимальной рабочей температуры в течение заданного времени. Толщину образца измеряют в процессе термического воздействия, длину - после остывания образца до температуры окружающей среды.
Примечание. Процедура может быть итерационным процессом.
Дополнительные требования по оценке максимальной рабочей температуры конкретного изделия описаны в приложениях к настоящему стандарту или могут быть приведены в стандартах или технических условиях на изделие конкретного вида.
5. Средства испытаний
Устройство для проведения испытаний приведено на рисунке 1. Устройство включает в себя:
5.1. Нагревательную трубу с равномерным распределением температуры и одномерным тепловым потоком в зоне измерения, проходящим перпендикулярно к поверхности трубы (применяют две трубы диаметрами, позволяющими выполнять требования, приведенные в 6.1). Отклонение нагревательной трубы от прямолинейности в зоне измерений при окружающей температуре не должно превышать 1 мм.
1 - прибор для измерения толщины, например
электромеханический прибор; 2a - длина зоны измерения
образца; 2b - охранные зоны образца; 3 - теплоизоляция
торцов образца; 4 - зазор; 5 - стык по окружности
между зоной измерения и охранными зонами; 6 - термопары;
7 - нагревательная труба; 8 - регулятор температуры
a) Общая схема
1 - прибор для измерения толщины, например
электромеханический прибор; 2 - термопара;
3 - нагревательная труба; 4 - образец; 5 - гибкая
металлическая фольга; 6 - пригруз
b) Схема создания нагрузки на образец
Рисунок 1. Схема испытания по определению
максимальной рабочей температуры
