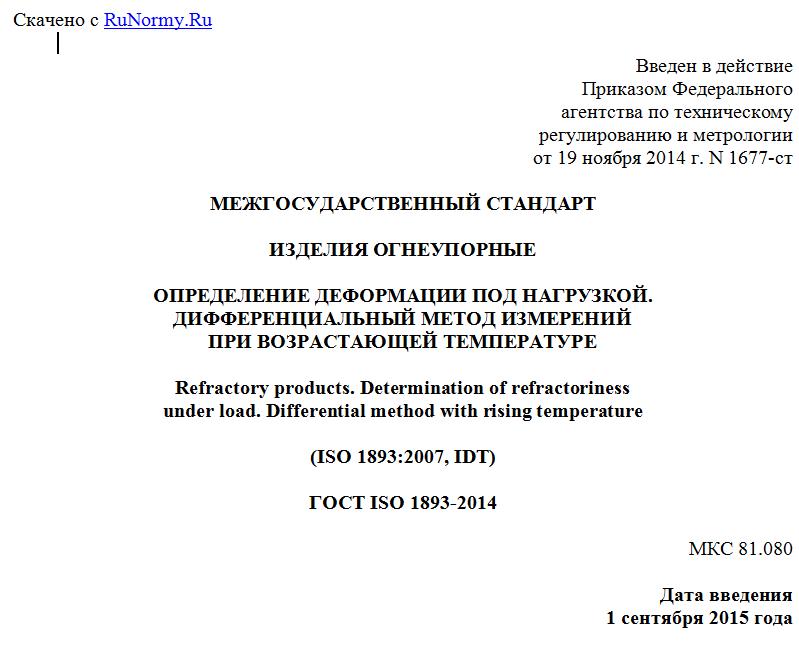

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2014 г. N 1677-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ
ОПРЕДЕЛЕНИЕ ДЕФОРМАЦИИ ПОД НАГРУЗКОЙ.
ДИФФЕРЕНЦИАЛЬНЫЙ МЕТОД ИЗМЕРЕНИЙ
ПРИ ВОЗРАСТАЮЩЕЙ ТЕМПЕРАТУРЕ
Refractory products. Determination of refractoriness
under load. Differential method with rising temperature
(ISO 1893:2007, IDT)
ГОСТ ISO 1893-2014
МКС 81.080
Дата введения
1 сентября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, выполненного ТК 009 "Огнеупоры"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Агентство Армстандарт
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2014 г. N 1677-ст межгосударственный стандарт ГОСТ ISO 1893-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 1893:2007 Refractory products - Determination of refractoriness under load - Differential method with rising temperature (Изделия огнеупорные. Определение деформации под нагрузкой (дифференциальный метод измерений при возрастающей температуре)).
Международный стандарт ИСО 1893:2007 разработан техническим комитетом ИСО/ТК 33
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и европейских региональных стандартов, на которые даны ссылки, имеются в Федеральном фонде технических регламентов и стандартов.
Перевод с английского языка (en).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов, соответствующие им межгосударственные стандарты и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает дифференциальный метод определения деформации под нагрузкой плотных <1> и теплоизоляционных огнеупорных изделий, подвергнутых действию постоянной нагрузки в условиях постепенного повышения температуры.
--------------------------------
<1> Плотное огнеупорное изделие (dense shaped refractory product): изделие с общей пористостью менее 45%, определяемой по ИСО 5017.
Допускается проводить испытания до температуры 1700 °C.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. В случае ссылок на стандарты, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных стандартов, включая любые поправки и изменения к ним:
ISO 3599 Vernier calipers reading to 0.1 and 0.05 mm (Штангенциркули с ценой деления от 0,1 и 0,05 мм)
ISO 5017 Dense shaped refractory products - Determination of bulk density, apparent porosity and true porosity (Изделия огнеупорные плотные. Метод определения кажущейся плотности, открытой и общей пористости)
IEC 60584-1 Thermocouples - Part 1: References tables (Термопары. Часть 1. Справочные таблицы)
IEC 60584-2, Thermocouples - Part 2: Tolerances (Термопары. Часть 2. Допускаемые отклонения)
3 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 деформация под нагрузкой (огнеупорность под нагрузкой) (refractoriness under load): Показатель поведения огнеупорного материала, подвергнутого комбинированному воздействию механической нагрузки, повышенной температуры и времени.
4 Сущность метода
Испытуемый образец цилиндрической формы подвергают действию постоянной заданной сжимающей нагрузки и нагревают с определенной скоростью до достижения заданной деформации или до разрушения. Деформацию испытуемого образца регистрируют по мере повышения температуры и определяют температуру, соответствующую заданной степени деформации.
5 Аппаратура
5.1 Нагружающее устройство
5.1.1 Общие положения
Нагружающее устройство должно обеспечивать на всех стадиях испытания приложение нагрузки, направленной вертикально вдоль оси подвижной колонки, испытуемого образца и неподвижной колонки. Нагружающее устройство состоит из деталей, описанных в 5.1.2 - 5.1.4.
Постоянную сжимающую нагрузку прилагают в направлении сверху вниз к испытуемому образцу, установленному непосредственно на неподвижное основание или на диск (прокладку).
Деформацию испытуемого образца измеряют при помощи устройства, проходящего через подвижную (нагружающую) или неподвижную (опорную) колонки.
На рисунках 1 и 2 показано измерительный инструмент, который проходит через неподвижную колонку. При применении неподвижной колонки без центрального отверстия инструмент может проходить через подвижную колонку, как показано на рисунке 3.
Несмотря на то, что в стандарте предусмотрены оба варианта устройства, предпочтительнее устанавливать измерительный инструмент в нижней части установки, как показано на рисунке 2. Обоснование выбора способа нагрузки приведено в приложении A.
5.1.2 Неподвижная (опорная) колонка
Неподвижная (опорная) колонка наружным диаметром не менее 45 мм и с осевым отверстием (5.1.5).
5.1.3 Подвижная (нагружающая) колонка
Подвижная (нагружающая) колонка наружным диаметром не менее 45 мм.
Примечание - Допускается устанавливать приспособление для закрепления в печи подвижной колонки, при этом сборка печь - колонка образует подвижное нагружающее устройство.
5.1.4 Два диска
Два диска толщиной от 5 до 10 мм и диаметром не менее 50,5 мм и не менее диаметра испытуемого образца из соответствующего огнеупорного материала, не взаимодействующего с испытуемым образцом.
Пример - Высокообожженный муллит или корунд рекомендуется применять для алюмосиликатных изделий, для основных <2> изделий - оксид магния или шпинель.
--------------------------------
<2> Изделия на основе MgO, CaO.
Эти диски помещают между испытуемым образцом и неподвижной и подвижной колонками.
Диск, помещенный между испытуемым образцом и неподвижной колонкой (рисунок 2) или между испытуемым образцом и подвижной колонкой (рисунок 3), должен иметь центральное отверстие. Торцы неподвижной и подвижной колонок должны быть плоскими и перпендикулярными к осям колонок, торцевые поверхности каждого диска должны быть плоскопараллельными. При возможности химического взаимодействия между дисками и образцом помещают платиновую или платинородиевую фольгу (толщиной 0,2 мм).
5.1.5 Общий вид
Сборка, состоящая из двух колонок, двух дисков, платиновой или платинородиевой фольги (при необходимости) и испытуемого образца, показана на рисунке 1, на котором также указаны типовые диаметры отверстий в неподвижной опоре и в дисках между ними.
1 - подвижная (нагружающая) колонка (5.1.3) наружным диаметром не менее 45 мм*;
