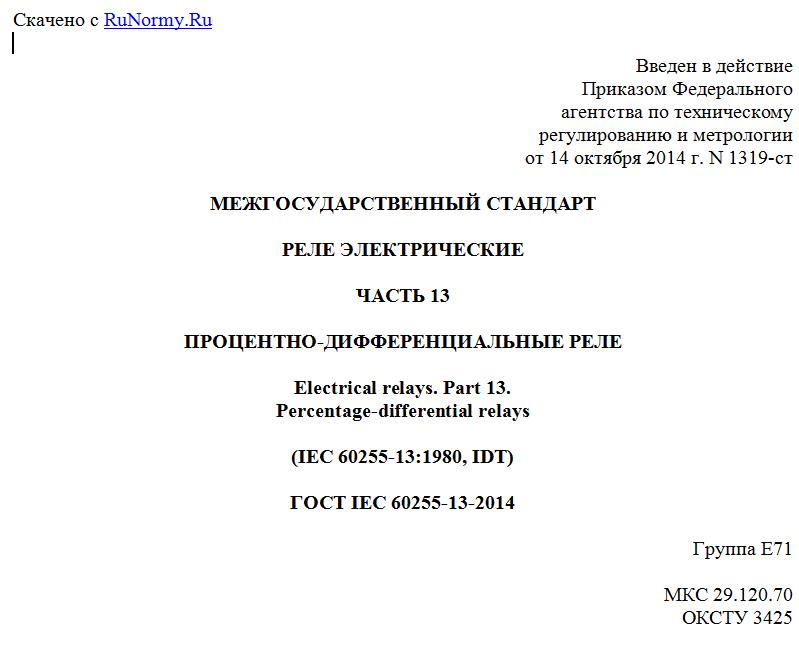

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 октября 2014 г. N 1319-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЛЕ ЭЛЕКТРИЧЕСКИЕ
ЧАСТЬ 13
ПРОЦЕНТНО-ДИФФЕРЕНЦИАЛЬНЫЕ РЕЛЕ
Electrical relays. Part 13.
Percentage-differential relays
(IEC 60255-13:1980, IDT)
ГОСТ IEC 60255-13-2014
Группа Е71
МКС 29.120.70
ОКСТУ 3425
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45-2014)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2014 г. N 1319-ст межгосударственный стандарт ГОСТ IEC 60255-13-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60255-13:1980, Electrical relays - Part 13: Biased (percentage) differential relays (Реле электрические. Часть 13. Процентно-дифференциальные реле).
Международный стандарт разработан техническим комитетом по стандартизации IEC/TC 95 "Измерительные реле и защитное оборудование".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является одной из частей серии межгосударственных стандартов, разрабатываемых на базе международных стандартов серии IEC 60255 на электрические реле измерения, контроля и управления. В частности, он относится к стандартам на электрические реле.
Целями настоящего стандарта являются установление единых требований к характеристикам и снятие проблем вследствие разницы между различными стандартами применительно к реле, выполняющим функции реализации защиты на основе принципов пропорционального приращения воздействующей величины.
В настоящем стандарте использованы ссылки на следующие стандарты:
IEC 60050-131 International Electrotechnical Vocabulary - Part 131: Circuit theory (Международный электротехнический словарь. Глава 131. Теория цепей)
IEC 60255-0-20 Electrical relays - Contact performance of electrical relays (Реле электрические. Рабочие характеристики контактов электрических реле)
IEC 60255-5 Electrical relays - Part 5: Insulation coordination for measuring relays and protection equipment - Requirements and tests (Реле электрические. Часть 5. Координация изоляции измерительных реле и защитных устройств. Требования и испытания)
IEC 60255-6 <1> Electrical relays - Part 6: Measuring relays and protection equipment (Реле электрические. Часть 6. Измерительные реле и защитное оборудование)
IEC 60255-6A <2> First supplement - Electrical relays - Part 6: Measuring relays with more than one input energizing quantity (Первое дополнение. Реле электрические. Часть 6A. Измерительные реле с более чем одной входящей характеристической величиной)
Настоящий стандарт может быть использован при подтверждении соответствия электрических реле техническим регламентам на низковольтное оборудование.
--------------------------------
<1> IEC 60255-6 отменен. Взамен действует IEC 60255-1.
<2> IEC 60255-6A отменен. Взамен действует IEC 60255-1.
Раздел 1. Область применения и термины
1. Область применения
Настоящий стандарт устанавливает требования к характеристикам электрических процентно-дифференциальных реле. Данные реле относятся к частному виду измерительных реле с более чем одной входной воздействующей величиной, как определяют IEC 60255-6 и характеристики, значения которых указывает изготовитель таких реле. Он также устанавливает методы представления (указания) характеристик для таких реле.
Настоящий стандарт применяют к реле, разработанным для определения повреждений, в частности, в генераторах переменного тока, двигателях и трансформаторах. Он не применим к реле, разработанным для защиты шинопроводов, и также не применим к реле дифференциальных токов, применяемым для защиты линий электропередачи. Настоящий стандарт охватывает большинство процентно-дифференциальных реле, а также, например, случаи, когда ограничение процентного роста есть увеличение сквозного тока. Для частных случаев дополнительные требования могут быть установлены в национальных стандартах.
Для целей настоящего стандарта все испытания являются типовыми.
Требования настоящего стандарта справедливы для реле в новом (неиспользованном) состоянии.
2. Термины и определения
В настоящем стандарте применены термины и определения по IEC 60255-6, международным словарям, а также следующие термины с соответствующими определениями:
2.1 дифференциальное реле (differential relay): Реле, предназначенное для реагирования на дифференциальный ток.
2.2 процентно-дифференциальные реле (biased (or percentage) differential relays): Дифференциальное реле, спроектированное для реагирования на изменение тока торможения.
2.3 дифференциальный ток (differential current): В дифференциальном реле - разность между установленным выходящим и обратно возвращающимся током в пределах фазы.
2.4 ток торможения (restraint current): В дифференциальном реле - комбинация выходящего и обратно возвращающегося токов, ограничивающее срабатывание реле.
2.5 процентное ограничение (restraint percentage): Уровень, выраженный в процентах между дифференциальным и током торможения (токами), выше которого реле не срабатывает.
Примечание - Определение процентного ограничения не учитывает ошибку, которая не может быть незначительной, т.к. конечный ток срабатывания установлен в условиях нулевого тока торможения. Это может быть при необходимости принято в расчет.
2.6 сквозной ток (through current): В дифференциальном реле - это часть полного выходного тока, который также представляет собой возвращающийся ток.
Раздел 2. Требования
3. Стандартные значения
3.1 Входящая и вспомогательная воздействующие величины и частота
Стандартные значения входящей и вспомогательной воздействующих величин и частоты установлены в IEC 60255-6.
3.2 Стандартные рекомендуемые значения внешних воздействующих факторов и стандартные значения соответствующих номинального и предельного диапазонов
3.2.1 Внешние воздействующие величины и факторы
Стандартные рекомендуемые внешние воздействующие факторы установлены в IEC 60255-6, таблица I. Дополнительные стандартные условия, применимые для процентно-дифференциальных реле, приведены в таблице I.
Таблица I
Стандартные рекомендуемые условия и испытательные допуски
воздействующих величин и факторов
