Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 декабря 2014 г. N 1968-ст

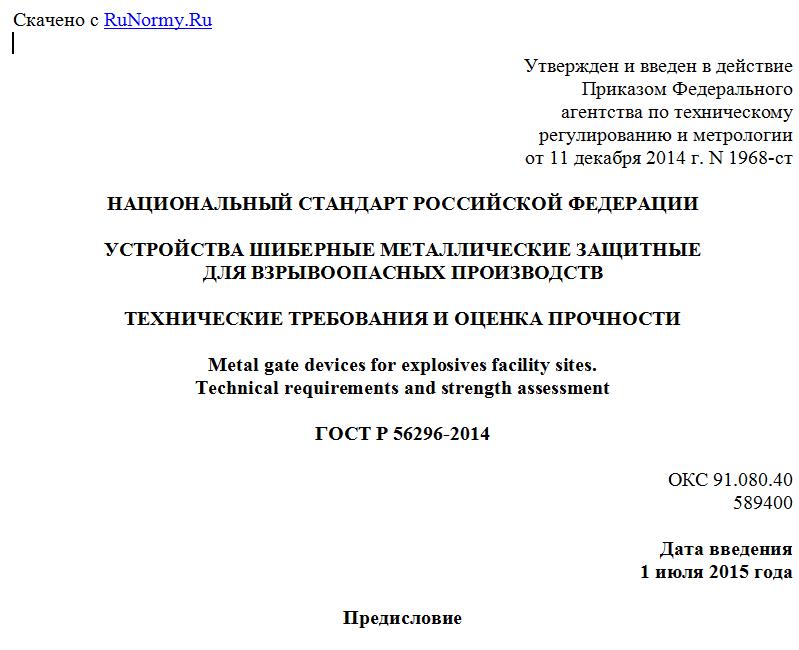

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА ШИБЕРНЫЕ МЕТАЛЛИЧЕСКИЕ ЗАЩИТНЫЕ
ДЛЯ ВЗРЫВООПАСНЫХ ПРОИЗВОДСТВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ОЦЕНКА ПРОЧНОСТИ
Metal gate devices for explosives facility sites.
Technical requirements and strength assessment
ГОСТ Р 56296-2014
ОКС 91.080.40
589400
Дата введения
1 июля 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Красноармейский научно-исследовательский институт механизации" (ОАО "КНИИМ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2014 г. N 1968-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на шиберные металлические устройства (ШУ) для взрывоопасных производств, предназначенные для защиты обслуживающего персонала, находящегося в закабинном пространстве, от действия воздушной ударной волны (ВУВ) и осколков корпусов боеприпасов и оборудования при взрыве конденсированных взрывчатых веществ (ВВ) в кабине.
ШУ устанавливается в технологическом проеме кабины, через который производится загрузка оборудования взрывчатыми материалами и взрывоопасными изделиями для производства опасных и особо опасных операций.
Стандарт устанавливает типы, основные параметры и размеры, методы расчета и технические требования к ШУ.
Положения настоящего стандарта должны применять расположенные на территории Российской Федерации организации, предприятия и другие субъекты научной и хозяйственной деятельности независимо от форм собственности и подчинения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 2850-95 Картон асбестовый. Технические условия
ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кабина железобетонная монолитная (далее по тексту кабина): Монолитное железобетонное сооружение, предназначенное для локализации взрыва и обеспечения безопасности обслуживающего персонала.
3.2 вышибная поверхность: Легкосбрасываемая конструкция, заменяющая одну из стен и/или покрытие кабины, и предназначенная для сброса избыточного давления при аварийном взрыве.
3.3 шиберное устройство: Конструкция, предназначенная для перекрытия технологического проема в стене кабины с целью защиты обслуживающего персонала, находящегося в закабинном пространстве, от действия поражающих факторов взрыва.
3.4 шибер: Основной элемент шиберного устройства, представляющий собой задвижку, перекрывающую технологический проем.
3.5 строительная высота: Расстояние между продольными осями симметрии облицовочных плит для трехслойного шибера.
4 Обозначения и сокращения
ВВ - взрывчатое вещество;
ВУВ - воздушная ударная волна;
ШУ - шиберное устройство;
- угол падения воздушной ударной волны, образованный между направлением из центра заряда на центр шибера и нормалью к нему, град;
- тротиловый эквивалент взрывчатого вещества;
- единичный прогиб цилиндрического шиберного устройства под приведенной массой, м/кг;
- единичный прогиб цилиндрического шиберного устройства под сосредоточенной массой, м/кг;
- максимальный зазор между каркасом и наружной поверхностью цилиндрического шиберного устройства, мм;
- относительное расстояние;
- плотность материала шибера, кг/м3;
- статический предел текучести материала шибера, Па;
- максимальные касательные напряжения, Па;
- допустимые касательные напряжения, Па;
- характерное время фазы положительного давления, действующего на шибер, с;
- частота собственных колебаний цилиндрического шиберного устройства, с-1;
a - скорость звука, м/с; для металла a = 5100 м/с;
b - высота технологического проема, м;
B - высота шибера, м;
Cэкв - масса эквивалентного сферического заряда ВВ, кг;
Cр - масса расчетного заряда ВВ, кг;
C - масса используемого заряда ВВ, кг;
d1 - диаметр болтов крепления направляющей, мм;
d2 - минимальный диаметр оси, мм;
Di - местная ширина шибера цилиндрического шиберного устройства, м;
Dm - наименьшая ширина шибера цилиндрического шиберного устройства, м;
E - модуль Юнга, Па;
Fi - площадь i-го поперечного сечения, м2;
Fq - площадь технологического проема в стене кабины, м2;
Fоп - площадь поперечного сечения оси цилиндрического шиберного устройства, м2;
g0 - ускорение свободного падения, м/с2;
H - высота шибера цилиндрического шиберного устройства, м;
H1 - высота кабины от пола до внутренней поверхности перекрытия, м;
h - высота цилиндрической выемки в технологическом проеме, м;
h1 - расстояние от центра массы заряда до пола кабины, м;
h1min - минимальное расстояние от центра массы заряда до пола кабины, м;
Ji - момент инерции i-го сечения цилиндрического шиберного устройства, м4;
i1 - первичный импульс, Па·с;
i2 - вторичный импульс, Па·с;
- суммарный равномерно распределенный импульс, Па·с;
k - коэффициент снижения нагрузки;
kд - коэффициент динамичности;
l1 - расстояние от центра массы заряда до боковой стены кабины, м;
l1min - минимальное расстояние от центра массы заряда до боковой стены кабины, м;
lоп - расстояние от точки приложения расчетной статически эквивалентной нагрузки P до опоры, м;
l - ширина технологического проема, м;
li - длина пролета i-го поперечного сечения, м;
l'i - приведенная длина пролета i-го поперечного сечения, 1/Н·м;
lб - длина болтов для крепления направляющей, мм;
L - ширина шибера, м;
L1 - расстояние между боковыми стенами, м;
Mi - изгибающий момент в i-ом поперечном сечении при действии единичной нагрузки, Н·м/Н;
Mmax - максимальный изгибающий момент, Н·м;
Mпр - приведенная масса цилиндрического шиберного устройства, кг;
MТ - предельный изгибающий момент на единицу длины наиболее нагруженного сечения цилиндрического шиберного устройства, Н·м;
M1 - максимальный изгибающий момент, возникающий в сечении цилиндрического шиберного устройства при действии единичной нагрузки, Н·м/Н;
mi - сосредоточенная масса i-го поперечного сечения цилиндрического шиберного устройства, кг;
n - запас прочности по предельным нагрузкам;
n1 - количество болтов крепления направляющей, шт.;
Pфi - фиктивная нагрузка i-го поперечного сечения, Н;
