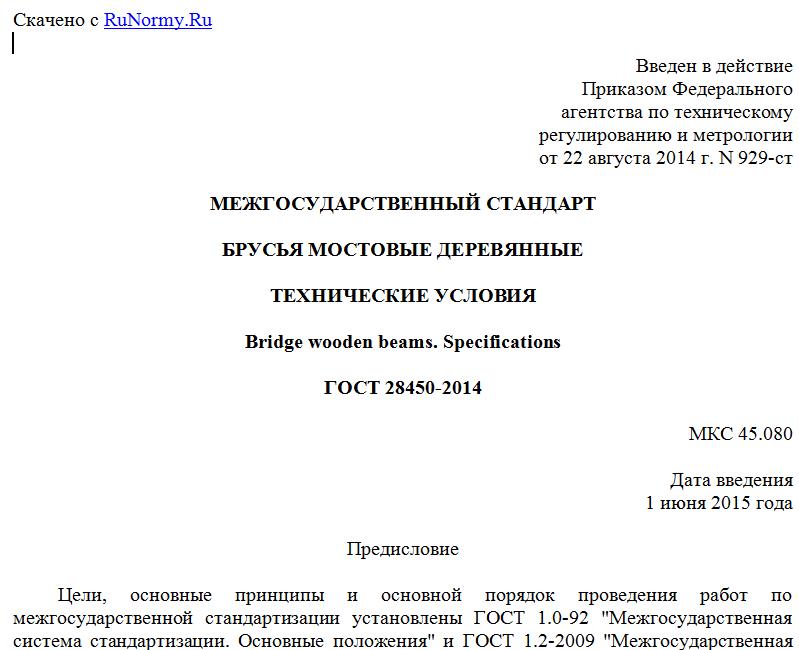

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 августа 2014 г. N 929-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БРУСЬЯ МОСТОВЫЕ ДЕРЕВЯННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bridge wooden beams. Specifications
ГОСТ 28450-2014
МКС 45.080
Дата введения
1 июня 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45-2014).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 августа 2014 г. N 929-ст межгосударственный стандарт ГОСТ 28450-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.
5. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов "О безопасности инфраструктуры железнодорожного транспорта".
6. Взамен ГОСТ 28450-90.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на деревянные мостовые брусья (далее - брусья), предназначенные для укладки на мостах в железнодорожные пути колеи 1520 мм со скоростями движения поездов не более 200 км/ч, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.034-84 Система стандартов безопасности труда. Работы по защите древесины. Общие требования безопасности
ГОСТ 12.3.042-88 Система стандартов безопасности труда. Деревообрабатывающее производство. Общие требования безопасности
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 17.2.3.02-2014 Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 6782.1-75 Пилопродукция из древесины хвойных пород. Величина усушки
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16369-96 (ИСО 4472-83) Пакеты транспортные лесоматериалов. Размеры
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 19041-85 Транспортные пакеты и блок-пакеты пилопродукции. Пакетирование, маркировка, транспортирование и хранение
ГОСТ 20022.3-75 Защита древесины. Предпропиточная подготовка накалыванием
ГОСТ 20022.5-93 Защита древесины. Автоклавная пропитка маслянистыми защитными средствами
ГОСТ 20022.14-84 Защита древесины. Методы определения предпропиточной влажности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 2140, а также следующие термины с соответствующими определениями:
3.1. Обрезные брусья: брусья, пропиленные с четырех сторон.
3.2. Непропитанные брусья: брусья, не обработанные защитными средствами.
3.3. Пропитанные брусья: брусья, обработанные защитными средствами.
3.4. Наколотые брусья: брусья, подвергнутые специальной обработке путем наколки с целью увеличения глубины пропитки защитными средствами.
3.5. Пласть бруса (сторона): пропиленная продольная поверхность бруса.
4. Классификация и основные параметры
4.1. Мостовые брусья изготавливают обрезными. Форма поперечного сечения брусьев должна быть прямоугольной. Вид поперечного сечения мостового бруса представлен на рисунке 1.
Рисунок 1. Поперечное сечение деревянного мостового бруса
4.2. Основными параметрами бруса являются размеры:
- b - ширина;
- h - толщина;
- l - длина.
Нормативные размеры брусьев должны соответствовать указанным в таблице 1.
Таблица 1
Размеры брусьев
В миллиметрах
b h l
Номинальные Предельное отклонение Номинальные Предельное отклонение Номинальные Предельное отклонение
200 +3,0 240 -2,0 3250 4200 +/- 15,0
220 260
220 280
240 300
Примечание. Размеры поперечных сечений брусьев установлены для древесины с абсолютной влажностью не более 22%. При изготовлении брусьев с влажностью древесины более 22% номинальные размеры должны быть увеличены на припуск на усушку по ГОСТ 6782.1.
5. Технические требования
5.1. Общие технические требования
Зарубы и запилы, а также заделка пороков древесины не допускаются.
5.2. Требования к сырью и материалам
5.2.1. Брусья изготавливают из древесины сосны и лиственницы. Допускается изготовление брусьев из древесины ели и других хвойных пород по согласованию
