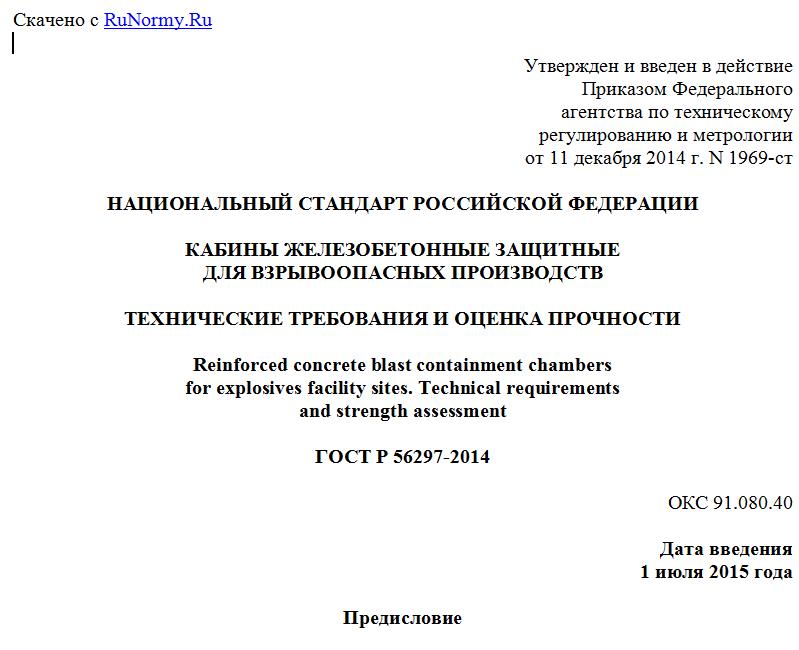

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 декабря 2014 г. N 1969-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБИНЫ ЖЕЛЕЗОБЕТОННЫЕ ЗАЩИТНЫЕ
ДЛЯ ВЗРЫВООПАСНЫХ ПРОИЗВОДСТВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ОЦЕНКА ПРОЧНОСТИ
Reinforced concrete blast containment chambers
for explosives facility sites. Technical requirements
and strength assessment
ГОСТ Р 56297-2014
ОКС 91.080.40
Дата введения
1 июля 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Красноармейский научно исследовательский институт механизации" (ОАО "КНИИМ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2014 г. N 1969-ст с 1 июля 2015 г.
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Стандарт устанавливает метод расчета кабин на импульсное действие ударной волны (УВ) в зависимости от величины, химической природы заряда взрывчатого вещества, находящегося в кабине, и его расположения.
Настоящий стандарт распространяется на монолитные железобетонные кабины, имеющие одну или две вышибные поверхности и предназначенные для локализации взрыва при детонации конденсированных взрывчатых веществ (ВВ) и обеспечения безопасности обслуживающего персонала.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий свод правил:
СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кабина железобетонная монолитная (далее по тексту кабина): Монолитное железобетонное сооружение, предназначенное для локализации взрыва и обеспечения безопасности обслуживающего персонала.
3.2 вышибная поверхность: Легкосбрасываемая конструкция, заменяющая одну из стен и/или покрытие кабины, и предназначенная для сброса избыточного давления при аварийном взрыве.
3.3 вышибное окно: Вышибная поверхность, заменяющая одну из стен кабины.
3.4 вышибное покрытие: Вышибная поверхность, заменяющая покрытие кабины.
4 Технические требования
4.1 Требования, предъявляемые к конструкциям монолитных железобетонных кабин
4.1.1 Кабины должны изготовляться в соответствии с требованиями настоящего стандарта по проектной документации, утвержденной в установленном порядке.
4.1.2 Кабина с двумя вышибными поверхностями должна быть прямоугольной, иметь три монолитные железобетонные стены и возводиться на монолитном железобетонном ленточном фундаменте. Стены по свободному контуру должны иметь обвязку, а боковые стены должны быть соединены между собой железобетонным ригелем.
Вышибная поверхность в стене должна иметь массу единицы площади до 10 кг/м2, а вышибная поверхность в покрытии - до 150 кг/м2.
4.1.3 Кабина с одной вышибной поверхностью должна быть прямоугольной, состоять из фундаментной плиты, стен и покрытия и иметь одну вышибную поверхность массой единицы площади до 10 кг/м2. Конструктивные элементы кабины должны быть выполнены в виде монолитных железобетонных плит, в месте вышибной поверхности усиленных обвязочными балками.
Фундаментная плита должна быть конструктивно аналогична покрытию.
Кабину, имеющую вышибную поверхность в покрытии, допускается выполнять без фундаментной плиты.
4.1.4 Монолитные железобетонные кабины должны удовлетворять требованиям, изложенным в таблице 1. Элементы кабин приведены на рисунках 1 и 2.
1 - боковая стена; 2 - задняя стена; 3 - плита покрытия;
4 - фундаментная плита; 5 - обвязка; 6 - вут;
7 - технологический проем
Рисунок 1 - Кабина с одной вышибной поверхностью
1 - боковая стена; 2 - задняя стена; 3 - обвязка; 4 - вут;
5 - ригель; 6 - технологический проем
Рисунок 2 - Кабина с двумя вышибными поверхностями
4.1.5 Размеры кабины устанавливаются в зависимости от расположения заряда и технологических требований.
4.1.6 Перед вышибной поверхностью в стене кабин для улавливания обломков от оборудования и осколков самой вышибной поверхности должны быть установлены сборные или монолитные защитные дворики.
4.1.7 Расположение дверей и технологических проемов в кабине определяется технологическим процессом.
4.1.8 Покрытия кабин с загрузками более 3 кг по тротилу не должны быть конструктивно связаны с покрытиями остальной части здания. Допускается опирание конструкций покрытия здания на стены встроенных кабин. Крепление конструкций покрытия и стен кабин осуществляется с помощью гибких связей.
4.1.9 Площадь сечения рабочей продольной арматуры в железобетонных элементах (стены, покрытия, обвязки) не должна превышать 2% от площади расчетного сечения бетона.
4.1.10 Армирование скосов (вутов) для жесткого соединения стен, покрытия и днища принимается конструктивно.
4.1.11 Допускается облицовывать элементы кабины листовой сталью с минимальной толщиной листа 3 мм в целях исключения прорыва продуктов взрыва в соседнее помещение.
Таблица 1
Требования к монолитным железобетонным кабинам
Наименование основных показателей Буквенное обозначение Значение
Размеры стен кабины (в осях), м; B, L
Высота кабины от нулевой отметки до верхней кромки стены, м; H
Толщина стены, м; h
Глубина фундамента, м; H1
Расстояния от внутренней поверхности примыкающей стены до технологических проемов и дверей, м, не менее b 0,5h
Высота обвязки, м, не более hоб 2h
Высота ригеля, м, не более hр 2h
Ширина обвязки, м, не более bоб 2h
Ширина ригеля, м, не более bр 2h
Отношение наибольшего габаритного размера кабины к наименьшему габаритному размеру, не более 2
Отношение толщины стены кабины к наименьшему размеру стены, не более 0,2
Масса вышибного покрытия, кг/м2, не более G1 150
Масса вышибного окна, кг/м2, не более G2 10
Соотношение площади вышибных поверхностей ко всей поверхности кабины:
с двумя вышибными поверхностями, %, не менее 30
с одной вышибной поверхностью, %, не менее 15
4.2 Требования, предъявляемые к материалам, используемым при строительстве монолитных железобетонных кабин
4.2.1 Железобетонные элементы защитных кабин необходимо проектировать в соответствии с требованиями СП 63.13330 и приложениями к нему.
