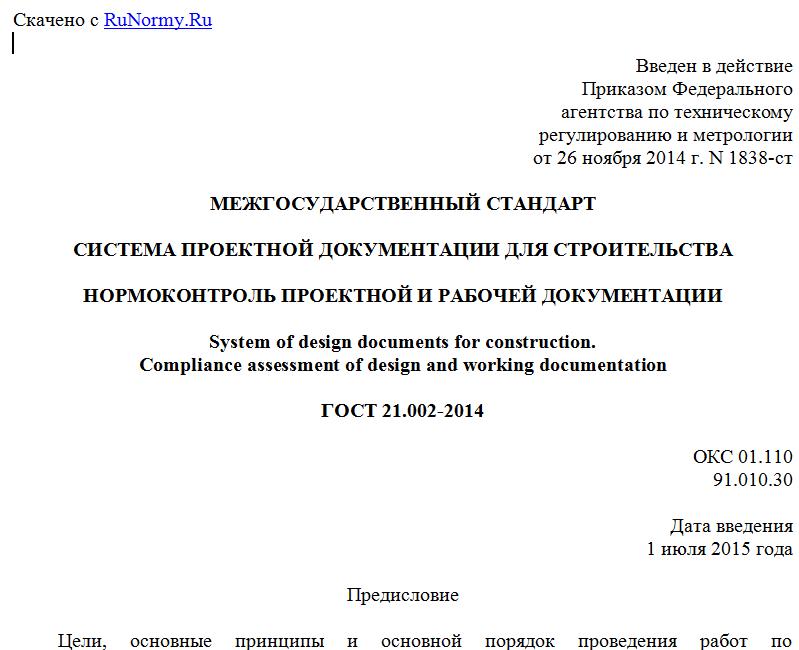

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1838-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
НОРМОКОНТРОЛЬ ПРОЕКТНОЙ И РАБОЧЕЙ ДОКУМЕНТАЦИИ
System of design documents for construction.
Compliance assessment of design and working documentation
ГОСТ 21.002-2014
ОКС 01.110
91.010.30
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1838-ст межгосударственный стандарт ГОСТ 21.002-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает задачи, содержание и порядок проведения нормоконтроля проектной и рабочей документации для строительства зданий и сооружений, а также обязанности и права специалиста, осуществляющего нормоконтроль.
Стандарт предназначен для применения юридическими и физическими лицами, осуществляющими деятельность по подготовке проектной документации и разработке рабочей документации для строительства зданий и сооружений независимо от форм собственности и подчинения.
На основании настоящего стандарта могут быть разработаны стандарты организаций, учитывающие особенности проведения нормоконтроля в зависимости от объема документации, условий документооборота и используемых автоматизированных систем разработки документов, а также позволяющие вводить нормоконтроль иной технической документации (например, отчетной технической документации по результатам инженерных изысканий).
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 21.001, а также следующий термин с соответствующим определением:
3.1. Нормоконтроль: проверка выполнения проектной и рабочей документации в целях определения ее соответствия требованиям и правилам, установленным нормативными документами.
4. Цели и задачи нормоконтроля
4.1. Нормоконтроль проводят в целях обеспечения однозначности применения проектной и рабочей документации для строительства зданий и сооружений и ее выполнения в соответствии с установленными требованиями и правилами.
4.2. Основными задачами нормоконтроля являются:
- обеспечение применения при разработке проверяемой документации действующих межгосударственных строительных норм и межгосударственных строительных правил, а также других нормативных документов (национальных стандартов, сводов правил, инструкций по проектированию и строительству, стандартов организаций), на соответствие которым разработана документация;
- соблюдение в документации требований и правил стандартов Системы проектной документации для строительства (СПДС), Единой системы конструкторской документации (ЕСКД), учитываемых в СПДС, других нормативных документов, указанных в документации;
- обеспечение комплектности документации, передаваемой заказчику, в составе, установленном соответствующими нормативными документами, заданием на проектирование и стандартами СПДС;
- достижение единообразия оформления при учете, хранении и внесении изменений в документацию;
- соблюдение нормативных требований при выпуске проектной и рабочей документации в бумажной и электронной форме;
- оказание консультационной и нормативно-методической помощи персоналу по вопросам оформления, выполнения и состава проектной и рабочей документации.
5. Содержание нормоконтроля
5.1. Нормоконтролю подлежит вся разрабатываемая и выпускаемая организацией документация, а также изменения, вносимые в ранее выданную заказчику документацию.
Сметная документация, входящая в состав проектной и/или рабочей документации, нормоконтролю не подлежит.
5.2. Примерное содержание нормоконтроля в зависимости от вида проверяемой документации приведено в таблице 1.
Таблица 1
Вид документа Что проверяется
1. Проектная и рабочая документация (в бумажной и/или электронной форме) а) комплектность и состав документации: - проектной - в соответствии с требованиями нормативных и правовых документов и задания на проектирование; - рабочей - в соответствии с требованиями стандартов СПДС; б) правильность выполнения документации в соответствии с требованиями стандартов СПДС и применяемых стандартов ЕСКД; в) правильность заполнения основной надписи и дополнительных граф к ней; Примечание. Соответствие состава реквизитной части требованиям стандартов и других нормативных документов для электронных документов проверяется при настройке программных средств. г) соответствие обозначений, присвоенных документам, установленной системе обозначения; д) наличие установленных подписей и дат на титульных листах и в основных надписях; е) наличие и правильность ссылок на технические регламенты, стандарты и другие нормативные документы; ж) правильность примененных сокращений слов; и) правильность применения системы единиц физических величин
2. Текстовые документы, содержащие сплошной текст (пояснительная записка (текстовая часть) раздела, подраздела проектной документации, специальные технические условия, расчеты и т.п.) а) данные, указанные в пункте 1 настоящей таблицы; б) соблюдение требований стандартов на текстовые документы
3. Текстовые документы, содержащие текст, разбитый на графы (спецификации оборудования, изделий и материалов, опросные листы и т.п.) а) данные, указанные в пунктах 1 и 2 настоящей таблицы; б) соответствие номенклатуре граф в ведомостях и спецификациях формам, установленным стандартами, и соблюдение правил их заполнения; в) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других нормативных документах; г) правильность наименований и обозначений оборудования, изделий, материалов и документов, записанных в ведомости и спецификации; д) соответствие предусмотренного оборудования указанному в информационных материалах предприятий-изготовителей; е) соответствие номеров позиций и/или буквенно-цифровых обозначений, марок элементов конструкций указанным на чертежах
4. Графические документы разделов и подразделов проектной документации, основные комплекты рабочих чертежей, рабочие чертежи строительных изделий, эскизные чертежи общих видов нетиповых изделий и т.п. а) данные, указанные в пункте 1 настоящей таблицы; б) правильность применения типовой проектной документации; в) соответствие наименований, обозначений и количества элементов, указанных на чертеже, данным, приведенным в спецификации, перечне элементов, ведомости и т.п. г) соблюдение стандартов СПДС на условные графические изображения и обозначения
5. Таблицы, помещаемые в графических документах (ведомости, спецификации, экспликации, перечни и т.п.) а) соответствие номенклатуре граф в ведомостях и спецификациях формам, установленным стандартами, и соблюдение правил их заполнения; б) правильность наименований и обозначений в таблицах; в) соответствие номеров позиций и/или буквенно-цифровых обозначений и марок элементов конструкций указанным на чертежах; г) правильность примененных сокращений слов; д) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других нормативных документах; е) правильность применения системы единиц физических величин
6. Изменения, внесенные в проектную и рабочую документацию, ранее выданную заказчику а) данные, указанные в пунктах 1 - 4 настоящей таблицы; б) правильность заполнения разрешения на внесение изменений; в) соответствие содержания вносимых изменений требованиям стандартов и другой нормативной документации; г) соответствие оформления вносимых изменений требованиям стандартов СПДС. Примечание. На нормоконтроль представляют одновременно разрешение на внесение изменений и подлинники проектной и рабочей документации, в которые внесены изменения
Примечания 1. При контроле электронных графических документов (например, чертежей, схем, моделей), выполненных на нескольких листах, нормоконтролеру могут быть представлены документы в бумажной форме (при технической возможности). 2. При использовании программных средств для разработки проектной и рабочей документации объем проверок может быть сокращен. В этом случае перечень проверок при нормоконтроле устанавливают в стандарте организации.
6. Порядок проведения нормоконтроля
