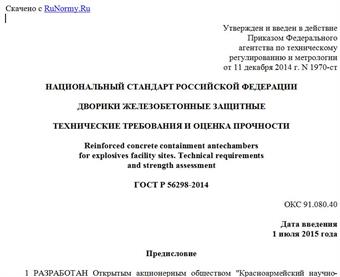

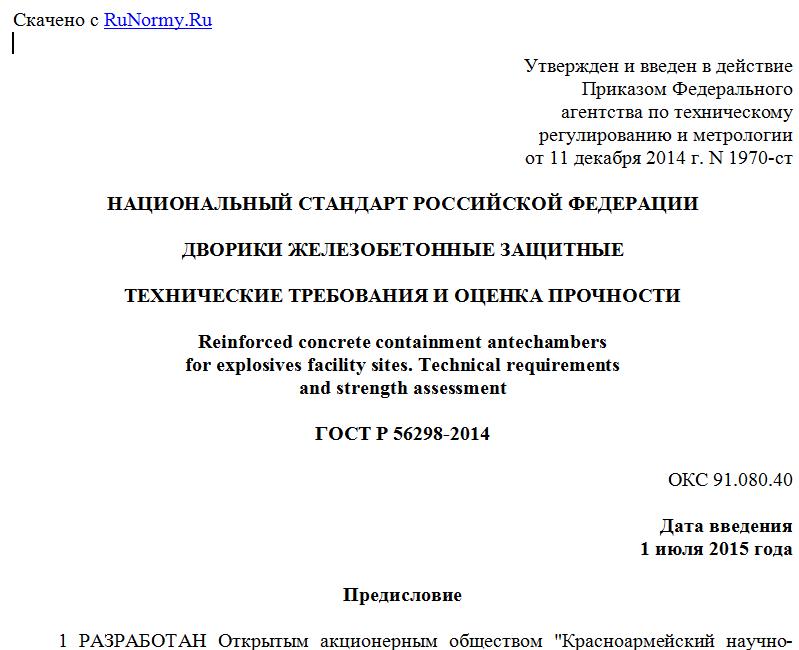

"ГОСТ Р 56298-2014. Национальный стандарт Российской Федерации. Дворики железобетонные защитные. Технические требования и оценка прочности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 декабря 2014 г. N 1970-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВОРИКИ ЖЕЛЕЗОБЕТОННЫЕ ЗАЩИТНЫЕ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ОЦЕНКА ПРОЧНОСТИ

Reinforced concrete containment antechambers
for explosives facility sites. Technical requirements
and strength assessment

ГОСТ Р 56298-2014

ОКС 91.080.40

Дата введения
1 июля 2015 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом "Красноармейский научно-исследовательский институт механизации" (ОАО "КНИИМ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2014 г. N 1970-ст с 1 июля 2015 г.
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Стандарт устанавливает метод расчета железобетонных двориков на импульсное действие ударной волны (УВ) в зависимости от массы, химической природы заряда ВВ, находящегося в кабине, и его расположения.
Настоящий стандарт распространяется на железобетонные монолитные, сборно-монолитные и сборные дворики, предназначенные для частичной защиты территории, примыкающей к дворику со стороны вышибного окна кабины, от осколков оборудования при взрыве конденсированных взрывчатых веществ (ВВ) в кабине.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие своды правил:
СП 22.13330.2011 Основания зданий и сооружений
СП 24.13330.2011 Свайные фундаменты
СП 45.13330.2012 Земляные сооружения, основания и фундаменты
СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 дворик: Железобетонное сооружение, примыкающее к кабине со стороны ее вышибного окна, и предназначенное для частичной защиты территории от осколков оборудования при аварийном взрыве в кабине.
3.2 кабина железобетонная монолитная (далее по тексту кабина): Монолитное железобетонное сооружение, предназначенное для локализации взрыва и обеспечения безопасности обслуживающего персонала.
3.3 вышибная поверхность: Легкосбрасываемая конструкция, заменяющая одну из стен и/или покрытие кабины, и предназначенная для сброса избыточного давления при аварийном взрыве.
3.4 вышибное окно: Вышибная поверхность, заменяющая одну из стен кабины.
3.5 вышибное покрытие: Вышибная поверхность, заменяющая покрытие кабины.

4 Технические требования

4.1 Требования, предъявляемые к конструкциям двориков
4.1.1 Дворики должны проектироваться в соответствии с требованиями настоящего стандарта.
4.1.2 Дворик должен иметь три железобетонные стены. Стены дворика выполняются монолитными, сборно-монолитными или сборными. Допускается перекрытие дворика легкими декоративными конструкциями с массой единицы площади не более 10 кг/м2.
Фундаменты необходимо проектировать в соответствии с СП 22.13330 и СП 45.13330. Свайные фундаменты необходимо проектировать в соответствии с СП 24.13330.
4.1.3 Армирование элементов конструкции двориков производится двумя симметричными сетками, расположенными в сжатой и растянутой зонах бетона и связанными между собой хомутами.
Арматурные стали и типы сварных соединений стержневой арматуры должны удовлетворять требованиям СП 63.13330. Максимальный процент армирования всего сечения продольной арматурой не должен превышать 2%. Минимальный процент армирования всего сечения продольной арматурой должен быть не менее 0,1%.
4.1.4 Расположение дверей в дворике принимается конструктивно.
4.1.5 Отношение площади вышибных поверхностей ко всей поверхности кабин с двумя вышибными поверхностями должно составлять не менее 25%, с одной вышибной поверхностью (вышибное окно) не менее 12%.
4.1.6 Железобетонные дворики должны удовлетворять требованиям, изложенным в таблице 1.

Таблица 1

Требования к железобетонным дворикам

Наименование основных показателей Буквенные обозначения Значение
Высота кабины, м a
Высота вышибного окна, м b не менее 0,8 высоты кабины от нулевой отметки
Глубина дворика, м L не менее 1,2 высоты вышибного окна
Ширина дворика, м B не менее ширины вышибного окна
Высота дворика от нулевой отметки до верхней кромки ригеля, м H не менее высоты вышибного окна плюс 0,5 м
Толщина стены, м h определяется расчетом, но не менее 0,12 м

Элементы конструкции дворика показаны на рисунке 1.



1 - фасадная стена; 2 и 3 - боковые стены; 4 - ложная
фасадная стена; 5 - ложная боковая стена, не подлежащая
расчету; 6 - угловая стойка; 7 - концевая стойка;
8 - промежуточная стойка; 9 - изделие

Примечание - Рисунок не предопределяет конструкцию дворика.

Рисунок 1

4.1.7 Площадь дворика должна составлять не менее 120% площади вышибного окна кабины.
4.1.8 Элементы конструкции сборных железобетонных двориков должны соединяться между собой и прикрепляться к кабине с помощью сварки или анкерных соединений. Сварка производится по периметру стыкуемого сечения непрерывным швом. Минимальная толщина шва должна быть не менее 6 мм.
4.2 Требования, предъявляемые к материалам, используемым при строительстве двориков
4.2.1 Железобетонные элементы конструкции двориков необходимо проектировать в соответствии с требованиями СП 63.13330 и приложений к нему.
4.2.2 Необходимо применять тяжелый бетон плотностью .
Необходимо использовать бетон:
- класса прочности на сжатие не ниже B15;
- класса прочности на осевое растяжение не ниже Bt0,8;
- марки морозостойкости не ниже F100.
4.2.3 Призменная прочность бетона принимается согласно СП 63.13330.
Значения призменной прочности бетона для наиболее часто используемых классов бетона представлены в таблице 2.

Таблица 2

Призменная прочность бетона Rb

Вид сопротивления Класс бетона по прочности на сжатие
B15 B20 B25
Сжатие осевое (призменная прочность) Rb, МПа 8,5 11,5 14,5

4.2.4 Расчетная динамическая призменная прочность бетона (при действии импульсной нагрузки) определяется по формуле
