"ГОСТ Р 56339-2015. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения ползучести при растяжении и разрыва при ползучести"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

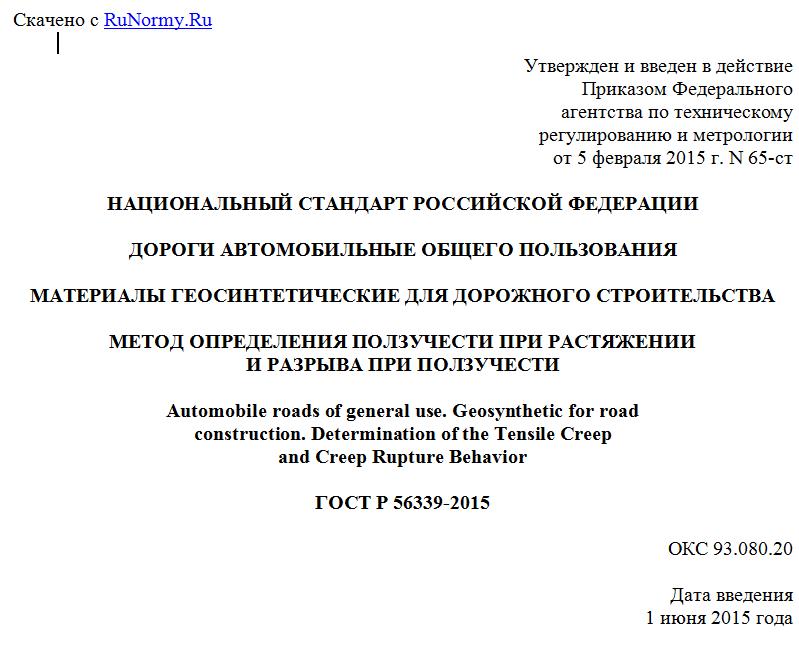

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 февраля 2015 г. N 65-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА

МЕТОД ОПРЕДЕЛЕНИЯ ПОЛЗУЧЕСТИ ПРИ РАСТЯЖЕНИИ
И РАЗРЫВА ПРИ ПОЛЗУЧЕСТИ

Automobile roads of general use. Geosynthetic for road
construction. Determination of the Tensile Creep
and Creep Rupture Behavior

ГОСТ Р 56339-2015

ОКС 93.080.20

Дата введения
1 июня 2015 года

Предисловие

1. Разработан Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК") совместно с Обществом с ограниченной ответственностью "Мегатех инжиниринг" (ООО "Мегатех инжиниринг").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 февраля 2015 г. N 65-ст.
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт распространяется на геосинтетические материалы, применяемые при строительстве, реконструкции, капитальном ремонте автомобильных дорог и сооружений на них, и устанавливает методику определения деформации при длительном растяжении геосинтетических материалов с постоянной нагрузкой (ползучесть при растяжении).
Настоящий стандарт устанавливает способ испытания геосинтетических материалов на ползучесть при одноосном растяжении и может быть применим к геосинтетическим материалам с прочностью на растяжение до 500 кН/м.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.007-76 Вредные вещества. Классификация и общие требования к безопасности
ГОСТ 12.4.068-79 Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 28845-90 Машины для испытания материалов на ползучесть, длительную прочность и релаксацию. Общие технические требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55028-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения
ГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 55028, а также следующие термины с соответствующими определениями:
3.1. Образец для испытаний: образец материала определенных размеров, вырезанный из пробы материала.
3.2. Проба материала: представительная часть партии материала, состоящая из нескольких упаковочных единиц и предназначенная для изготовления образцов для испытаний, результаты которых будут распространены на всю партию.
3.3. Ползучесть при растяжении: зависимое от времени увеличение длины образца, подвергающегося действию постоянной растягивающей нагрузки.
3.4. Модуль ползучести при растяжении: отношение номинальной нагрузки на единицу ширины к относительному удлинению во времени.
3.5. Податливость при ползучести при растяжении: отношение относительного удлинения во времени к номинальной нагрузке на единицу ширины.

4. Требования к средствам измерений и вспомогательным
устройствам, реактивам

При выполнении измерений применяют следующие средства измерений и вспомогательные устройства и реактивы:
- испытательная установка, которая должна состоять из зажимов (механизма закрепления образца во время испытания) и механизма нагружения, обеспечивающего осевое приложение нагрузки к образцу, зафиксированному в зажимах.
Испытательная установка должна быть достаточно жесткой для выдерживания нагрузки без видимых деформаций, изолирована от вибраций, причиной которых могут стать внешние факторы.
Растягивающая нагрузка, вызывающая ползучесть, может быть приложена посредством грузов напрямую или через систему рычагов либо с использованием механических, гидравлических или пневматических систем.
Механизм нагружения должен обеспечивать плавное приложение растягивающей нагрузки в течение 60 с.
Механизм для определения деформации должен обеспечивать измерения с погрешностью не более 0,1% от измеряемой величины.
Могут быть использованы машины для испытания на ползучесть с непосредственным нагружением или с нагружающим устройством рычажного типа в соответствии с ГОСТ 28845;
- зажимы испытательной установки должны быть тисочного типа и обеспечивать надежное закрепление образцов. Рабочая зона зажима должна быть не менее 20 мм шириной и не менее 200 мм длиной вдоль линии зажима и не должна вызывать разрушений образца в месте закрепления;
- динамометрический ключ или иное измерительное оборудование, с помощью которого может осуществляться контроль усилия зажима образцов в испытательной машине с точностью +/- 5%, если контроль усилия зажима или возможность выдерживания одинакового усилия зажима с указанной точностью не предусмотрены конструкцией самой испытательной машины;
- штангенциркуль по ГОСТ 166 с диапазоном измерения от 0 до 150 мм.

5. Метод измерений

Метод измерений основан на воздействии на образец нагрузки, растягивающей его в продольном или поперечном направлении, двумя способами:
- первый способ - определение ползучести при растяжении. При определении ползучести при растяжении нагрузка выбирается из следующего ряда: 5%, 10%, 20%, 30%, 40%, 50%, 60% от прочности материала при растяжении по ГОСТ Р 55030. Данный способ предусматривает длительное растяжение образца постоянной растягивающей нагрузкой, в результате которого определяется зависимость относительного удлинения образца от времени воздействия нагрузки. Испытание длится 1000 ч;
- второй способ - определение разрыва при ползучести. При определении разрыва при ползучести нагрузка выбирается из следующего ряда: 60%, 70%, 80%, 90% от прочности материала при растяжении по ГОСТ Р 55030. Данный способ предусматривает испытание на разрыв при ползучести при растяжении, т.е. определение времени до разрыва образца (длительной прочности при ползучести).
Методика позволяет определить характер изменения деформации образца во времени, что может быть использовано для прогнозирования поведения геосинтетических материалов.

6. Требования безопасности и охраны окружающей среды

При работе с геосинтетическими материалами используют защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246. При работе с материалами, содержащими стекловолокно, дополнительно используют защитные дерматологические средства от пыли по ГОСТ 12.4.068.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в качестве твердых строительных отходов, соответствующих классу опасности не выше IV по ГОСТ 12.1.007, если иное не указано изготовителем материала на его упаковке или в сопроводительных документах.

7. Требования к условиям измерений

При выполнении измерений соблюдают следующие условия для помещений, в которых хранятся и испытываются образцы:
- температура (20 +/- 2) °C;
- относительная влажность (65 +/- 5)%.
При выполнении измерений должно быть исключено воздействие на материал солнечных лучей, нагревательных приборов, а также исключено химическое воздействие.

8. Подготовка к выполнению измерений

8.1. При подготовке к выполнению измерений проводят следующие работы:
- отбор пробы;
Для просмотра документа целиком скачайте его >>>
