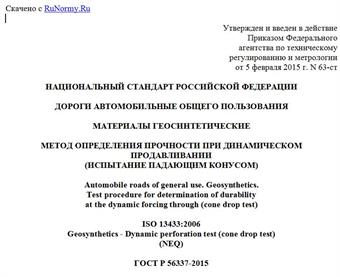

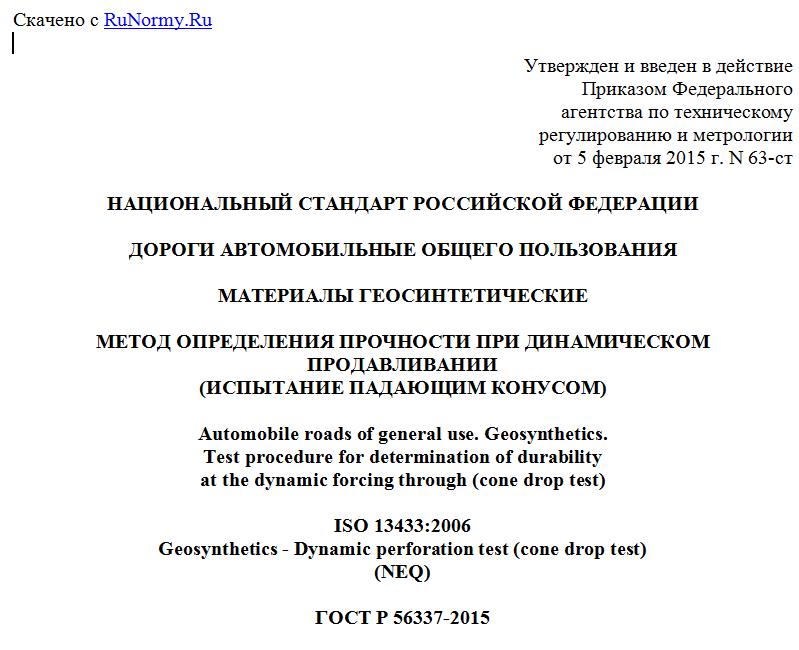

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 февраля 2015 г. N 63-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ПРИ ДИНАМИЧЕСКОМ ПРОДАВЛИВАНИИ
(ИСПЫТАНИЕ ПАДАЮЩИМ КОНУСОМ)
Automobile roads of general use. Geosynthetics.
Test procedure for determination of durability
at the dynamic forcing through (cone drop test)
ISO 13433:2006
Geosynthetics - Dynamic perforation test (cone drop test)
(NEQ)
ГОСТ Р 56337-2015
ОКС 93.080.20
Дата введения
1 июня 2015 года
Предисловие
1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Сибирская государственная автомобильно-дорожная академия (СибАДИ)".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 февраля 2015 г. N 63-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 13433:2006 "Геосинтетические материалы. Испытания перфорации при динамической нагрузке (испытание падающим конусом)" (ISO 13433:2006 "Geosynthetics - Dynamic perforation test (cone drop test)", NEQ).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает основные положения метода определения прочности геосинтетических материалов при динамическом продавливании.
Настоящий стандарт распространяется на геосинтетические материалы, применяемые при строительстве, ремонте и реконструкции автомобильных дорог, а также аэродромов, городских улиц, дорог промышленных предприятий.
Настоящий стандарт не распространяется на геосинтетические материалы, имеющие сквозные ячейки, размер которых значительно превышает толщину ребер.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.4.068-79 Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6943.0-93 (ИСО 1886-90) Стекловолокно. Правила приемки
ГОСТ 9416-83 Уровни строительные. Технические условия
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ Р ЕН 13416-2008 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ Р 50275-92 (ИСО 9862-90) Материалы геотекстильные. Метод отбора проб.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Партия: количество материала одного наименования, марки, способа производства, изготовленного в соответствии с утвержденным технологическим регламентом (процессом) из сырья одной партии и от одного поставщика в течение одного периода времени и оформленного одним документом о качестве.
3.2. Упаковочная единица: упаковка или рулон, содержащие установленное количество геосинтетического материала, отобранные от одной партии.
3.3. Проба материала: представительная часть изделия (материала), отбираемая от упаковочной единицы, предназначенная для изготовления испытываемых образцов, результаты которых будут распространены на конкретную единицу материала (партия, серия).
3.4. Испытываемый образец: образец материала определенных размеров, вырезанный из пробы материала.
3.5. Размер отверстия: диаметр отверстия, полученного при проникновении стального конуса в образец геосинтетического материала.
4. Метод измерений
Метод измерений основывается на определении сопротивления геосинтетических материалов проникновению стального конуса, падающего с фиксированной высоты. Величина отверстия, полученная в результате падения испытательного конуса, является критерием повреждаемости геосинтетических материалов при укладке материалов вышележащих слоев дорожной одежды.
5. Требования к средствам испытаний, вспомогательным
устройствам и материалам
Испытательная установка должна состоять из следующих основных элементов: зажимной системы, рамы, испытательного конуса.
5.1. Зажимная система
5.1.1. Зажимная система (обойма) не должна допускать проскальзывания (смещения) или обрывания образца во время проведения испытания. Рекомендуемая система зажимов представлена на рисунке 1 (а), б)).
Размеры в миллиметрах
а)
б)
а - зажимная система (обойма) с использованием
направляющего блока; б - поверхность зажимных колец;
1 - верхнее зажимное кольцо; 2 - образец геосинтетического
материала; 3 - опоры, на которые устанавливается обойма;
4 - основание вспомогательного приспособления;
5 - направляющий блок; 6 - винт;
7 - нижнее зажимное кольцо
Рисунок 1. Схема зажимной системы
5.1.2. Схема закрепления образца предусматривает использование направляющего блока (см. рисунок 1, а)), обеспечивающего свободное закрепление (без дополнительного предварительного натяжения) и предотвращающего провисание центральной части образца.
5.1.3. Внутренний диаметр обоймы должен быть (150,0 +/- 0,5) мм. Внутренние поверхности зажимных колец (поверхности, контактирующие с геосинтетическим материалом) должны быть выполнены так, чтобы расстояние между внутренним диаметром кольца и зоной захвата (зоной начала зубчатости, рифления и т.п.) не превышало 7 мм (см. рисунок 1, б)).
5.2. Рама испытательной установки
5.2.1. Рама испытательной установки должна поддерживать зажимную систему с закрепленным в ней испытываемым образцом и быть оснащена спусковым механизмом, обеспечивающим падение конуса строго на центр образца (рисунок 2). Это достигается или с помощью направляющих, которые не снижают скорость падения испытательного конуса, или с помощью соответствующего спускового механизма, обеспечивающего свободное падение конуса, не допуская его вращения.
Размеры в миллиметрах
1 - головная часть спускового механизма, соответствующего
