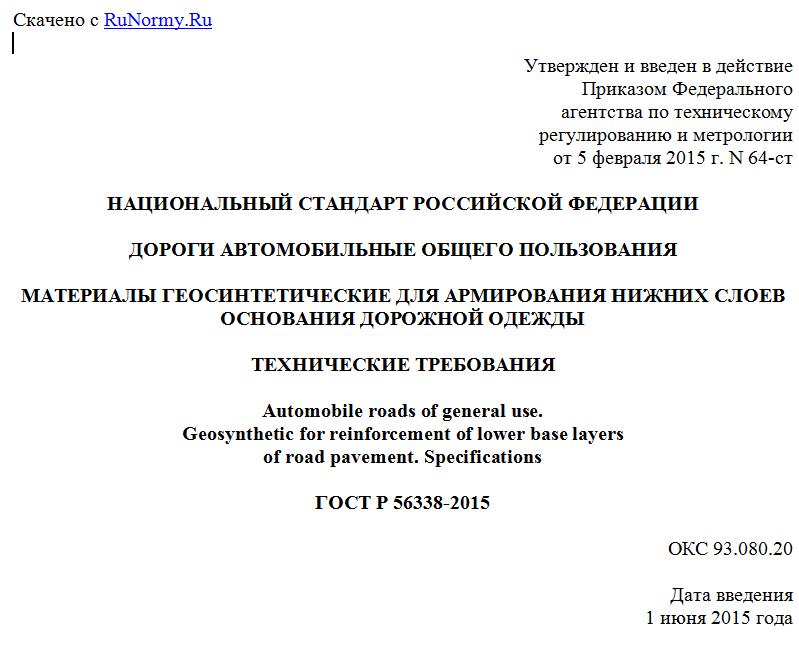

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 февраля 2015 г. N 64-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ ДЛЯ АРМИРОВАНИЯ НИЖНИХ СЛОЕВ
ОСНОВАНИЯ ДОРОЖНОЙ ОДЕЖДЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use.
Geosynthetic for reinforcement of lower base layers
of road pavement. Specifications
ГОСТ Р 56338-2015
ОКС 93.080.20
Дата введения
1 июня 2015 года
Предисловие
1. Разработан Автономной Некоммерческой Организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК") совместно с Обществом ограниченной ответственности "Мегатех инжиниринг".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 февраля 2015 г. N 64-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на материалы геосинтетические прочностью при растяжении до 500 кН/м, используемые для армирования нижних слоев основания дорожной одежды, и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.049-91 Единая система защиты от коррозии и старения. Материалы полимерные и их компоненты. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования к безопасности
ГОСТ 14192-96 Маркировка грузов
ГОСТ Р 55028-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения
ГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении
ГОСТ Р 55031-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к ультрафиолетовому излучению
ГОСТ Р 55032-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к многократному замораживанию и оттаиванию
ГОСТ Р 55033-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения гибкости при отрицательных температурах
ГОСТ Р 55035-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к агрессивным средам
ГОСТ Р 56336-2015 Дороги автомобильные общего пользования. Материалы геосинтетические. Метод определения стойкости к циклическим нагрузкам
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55028 и следующие термины с соответствующими определениями:
3.1. Морозостойкость: относительная величина, характеризующая способность геосинтетического материала сохранять свои прочностные качества после воздействия на него определенного числа циклов замораживания и оттаивания в водной среде.
3.2. Устойчивость к агрессивным средам: относительная величина, характеризующая способность геосинтетического материала сохранять свои прочностные качества после воздействия на него при определенных условиях определенных химических реагентов, создающих кислотную или щелочную среду.
3.3. Грибостойкость: комплексный показатель, определяемый по ГОСТ 9.049, характеризующий способность геосинтетического материала сопротивляться воздействию плесневых грибов и его фунгицидные качества.
3.4. Поперечное направление: направление в плоскости полотна материала, перпендикулярное направлению его движения при изготовлении и последующем сматывании в рулон при упаковке.
3.5. Продольное направление: направление в плоскости полотна материала, параллельное направлению его движения при изготовлении и последующем сматывании в рулон при упаковке.
3.6. Максимальная нагрузка: максимальное усилие при растяжении, полученное во время испытания.
3.7. Прочность при растяжении: максимальная нагрузка на единицу ширины, наблюдаемая во время испытания, при котором образец растягивается до разрыва.
3.8. Прочность шва на отрыв: максимальная нагрузка, наблюдаемая во время испытания шва геосотового материала на растяжение, при котором нагрузка прикладывается перпендикулярно плоскости полос, образующих шов.
3.9. Прочность шва на сдвиг: максимальная нагрузка, наблюдаемая во время испытания шва геосотового материала на растяжение, при котором нагрузка прикладывается вдоль плоскости полос, образующих шов.
3.10. Относительное удлинение при максимальной нагрузке: относительная деформация при растяжении, выраженная в процентах, показанная образцом при максимальной нагрузке.
3.11. Упаковочная единица: отдельно упакованная единица геосинтетического материала, подготовленного к отправке потребителю.
3.12. Устойчивость к ультрафиолетовому излучению: относительная величина, характеризующая способность геосинтетического материала сохранять свои прочностные качества после воздействия на него установленной дозы ультрафиолетового облучения.
3.13. Устойчивость к циклическим нагрузкам: относительная величина, характеризующая способность геосинтетического материала сохранять свои прочностные качества после многократного воздействия на него нагрузок, возникающих при укладке материала между слоями щебня.
3.14. Гибкость при отрицательных температурах: величина, характеризующая способность геосинтетического материала изгибаться вокруг испытательного стержня при отрицательных температурах без появления дефектов.
4. Технические требования
4.1. Характеристики
4.1.1. Геосинтетические материалы для армирования нижних слоев основания дорожных одежд (далее - материалы) должны соответствовать требованиям настоящего стандарта. При необходимости введения более жестких или дополнительных требований, чем требования, установленные настоящим стандартом, они могут быть установлены изготовителем в стандарте организации, устанавливающем требования на конкретный геосинтетический материал.
4.1.2. Технические характеристики материала должны соответствовать требованиям, указанным в таблице 1.
Таблица 1
Наименование показателя Значение показателя Метод испытаний
Прочность при растяжении в продольном и поперечном направлении (кроме геосотовых материалов), кН/м, не менее 30 <*> По ГОСТ Р 55030
Относительное удлинение при максимальной нагрузке в продольном и поперечном направлении (кроме геосотовых материалов), %, не более 20 По ГОСТ Р 55030
Напряжения в материале для поперечного и продольного направлений, кН/м, не менее, при относительном удлинении: По ГОСТ Р 55030
2% 3,0
5% 7,5
10% 15,0
15 В соответствии с Приложением А
Относительное удлинение при максимальной нагрузке (только для геосотовых материалов), %, не более 35 По ГОСТ Р 55030
Устойчивость к ультрафиолетовому излучению, %, не менее 90 По ГОСТ Р 55031
Морозостойкость (30 циклов), %, не менее 90 По ГОСТ Р 55032
Устойчивость к циклическим нагрузкам, %, не менее 90 По ГОСТ Р 56336
Устойчивость к агрессивным средам, %, не менее 90 По ГОСТ Р 55035
Грибостойкость, не выше ПГ113 По ГОСТ 9.049
Гибкость при отрицательных температурах на стержне диаметром (20 +/- 1) мм при температуре, °C, не выше минус 30 По ГОСТ Р 55033
Прочность шва (только для геосотовых материалов), % от прочности основного материала, не менее: В соответствии с Приложением Б
- на отрыв 80
- на сдвиг 85
