"ГОСТ IEC 60974-5-2014. Межгосударственный стандарт. Оборудование для дуговой сварки. Часть 5. Механизм подачи проволоки"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

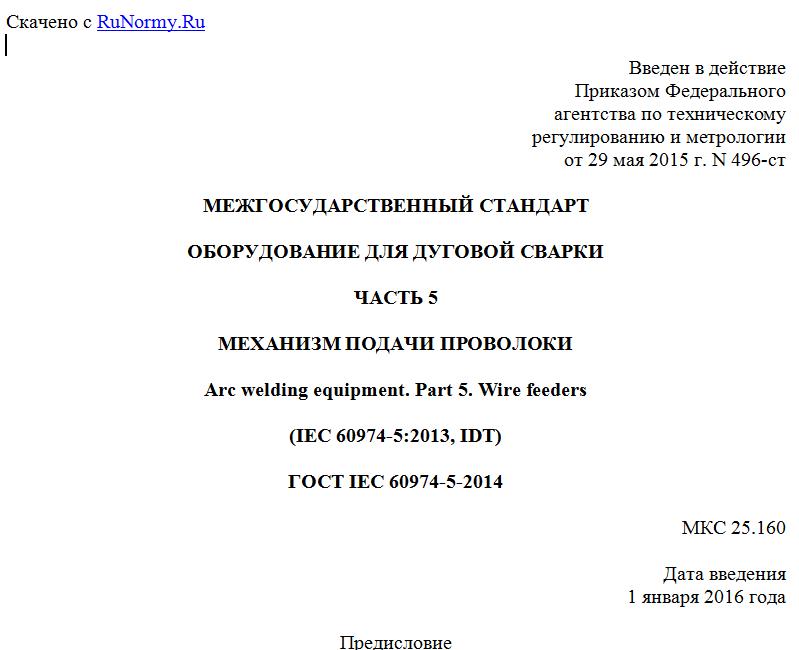

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 496-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ

ЧАСТЬ 5

МЕХАНИЗМ ПОДАЧИ ПРОВОЛОКИ

Arc welding equipment. Part 5. Wire feeders

(IEC 60974-5:2013, IDT)

ГОСТ IEC 60974-5-2014

МКС 25.160

Дата введения
1 января 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 496-ст межгосударственный стандарт ГОСТ IEC 60974-5-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-5:2013 Arc welding equipment - Part 5: Wire feeders (Оборудование для дуговой сварки. Часть 5. Механизмы подачи проволоки).
Международный стандарт разработан техническим комитетом по стандартизации TC 26 "Электросварка" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает требования к эксплуатационным характеристикам и к безопасности промышленного и профессионального оборудования, предназначенного для подачи сварочной проволоки и используемого при дуговой сварке и родственных процессах.
Механизм подачи сварочной проволоки может быть выполнен в виде отдельного блока, который подключается к источнику сварочного тока, или представлять собой комплекс, где источник сварочного тока и механизм подачи проволоки находятся в общем корпусе.
Механизм подачи сварочной проволоки может работать с горелками, имеющими как ручное, так и автоматическое управление.
Настоящий стандарт не распространяется на горелки с установленными на них катушками, которые рассматриваются в IEC 60974-7.
Настоящий стандарт не распространяется на механизмы подачи проволоки, которые предназначены для бытового использования и в соответствии с IEC 60974-6.
Примечание 1 - Типичными родственными процессами являются электродуговая резка и электродуговое напыление.
Примечание 2 - Настоящий стандарт не устанавливает требований к электромагнитной совместимости (ЭМС).

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050-195 International Electrotechnical Vocabulary (IEV) - Part 195: Earthing and protection against electric shock (Международный электротехнический словарь (IEV). Часть 195. Заземление и защита от поражения электрическим током)
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 60974-1:2012 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
IEC 60974-7 Arc welding equipment - Part 7: Torches (Оборудование для дуговой сварки. Часть 7. Горелки)
IEC 60974-10 Arc welding equipment - Part 10: Electromagnetic compatibility (EMC) requirements [Оборудование для дуговой сварки. Часть 10. Требования по электромагнитной совместимости (ЭМС)]
IEC 61140 Protection against electric shock - Common aspects for installation and equipment (Защита от поражения электрическим током. Общие аспекты, связанные с электроустановками и электрооборудованием)

3. Термины и определения

В настоящем стандарте применены термины в соответствии с IEC 60050-195, IEC 60974-1 и IEC 60974-7, а также следующие термины с соответствующими определениями:
3.1 приводной ролик (drive roll): Ролик, находящийся в контакте со сварочной проволокой, который передает ей механическую энергию.
3.2 источник сварочной проволоки (filler wire supply): Источник снабжения сварочной проволокой и средства для ее направления в механизм подачи.
3.3 направляющая втулка (liner): Сменный элемент, который направляет сварочную проволоку.
3.4 максимальная нагрузка (maximum load): Максимальное значение силы, необходимой для подачи указанных типов и размеров сварочной проволоки в пределах номинального диапазона скоростей.
3.5 номинальный диапазон скоростей (rated speed range): Диапазон скоростей подачи сварочной проволоки, определенный производителем оборудования для каждого из указанных размеров проволоки.
3.6 номинальный ток питания (rated supply current) I1: Среднеквадратическое значение тока питания механизма подачи проволоки, работающего в режиме максимальной нагрузки.
3.7 устройство управления подачей проволоки (wire-feed control): Электрическое или механическое устройство либо сочетание таких устройств, управляющее скоростью движения сварочной проволоки, последовательностью операций и, при необходимости, выполняющее другие функции.
Примечание - Устройство управления может быть встроено в механизм подачи проволоки или находиться в отдельном корпусе.

3.8 механизм подачи проволоки (wire-feeder): Оборудование, которое доставляет сварочную проволоку к месту формирования дуги или в зону сварки и имеет средства для сообщения движения сварочной проволоке.
Примечание - Механизм подачи проволоки также может содержать устройство управления, катушку со сварочной проволокой, элементы управления подачей газа, индикаторы и разъемы для подключения средств дистанционного управления.

4. Условия окружающей среды

В соответствии с разделом 4 IEC 60974-1.

5. Испытания

5.1 Условия проведения испытаний
В соответствии с пунктом 5.1 IEC 60974-1.
5.2 Измерительные приборы
Требования к точности измерительных приборов:
a) электроизмерительные приборы: класс 1 (+/- 1% от полного значения шкалы), за исключением измерения сопротивления изоляции и диэлектрической прочности, в отношении которых точность приборов не определена, но должна учитываться в результатах измерений;
b) термометры: +/- 2 К;
c) тахометры: +/- 1% от полного значения шкалы;
d) приборы для измерения давления: класс 2,5 (+/- 2,5% от полного значения шкалы).
5.3 Соответствие компонентов
В соответствии с пунктом 5.3 IEC 60974-1.
5.4 Типовые (периодические) испытания
Все приведенные ниже типовые испытания выполняются на одном и том же механизме подачи сварочной проволоки.
Условием для определения соответствия требованиям является проведение испытаний в указанной ниже последовательности:
a) визуальный осмотр (в соответствии с пунктом 3.7 IEC 60974-1);
b) сопротивление изоляции (в соответствии с пунктом 6.1.4 IEC 60974-1 [предварительная проверка]);
c) корпус (в соответствии с подразделом 14.2 IEC 60974-1);
