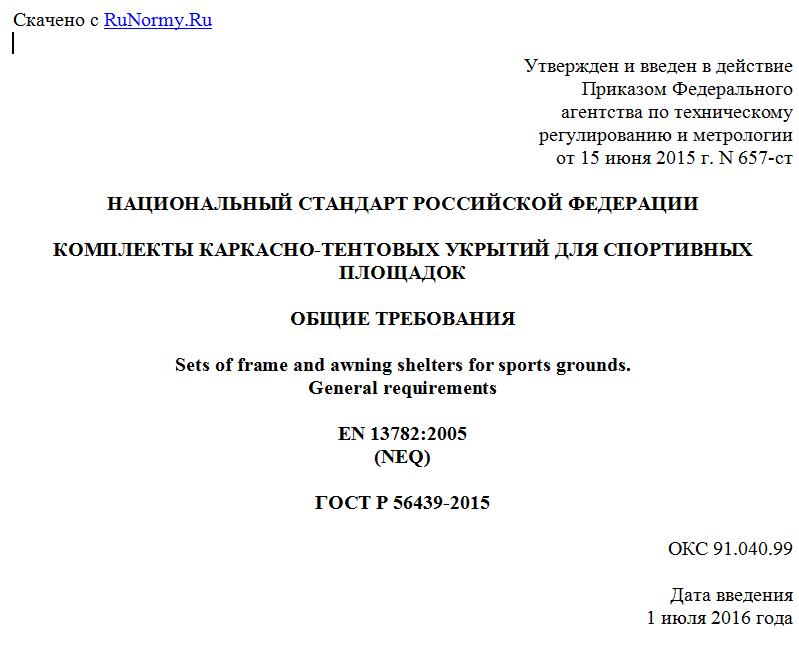

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 657-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПЛЕКТЫ КАРКАСНО-ТЕНТОВЫХ УКРЫТИЙ ДЛЯ СПОРТИВНЫХ ПЛОЩАДОК
ОБЩИЕ ТРЕБОВАНИЯ
Sets of frame and awning shelters for sports grounds.
General requirements
EN 13782:2005
(NEQ)
ГОСТ Р 56439-2015
ОКС 91.040.99
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 657-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 13782:2005 "Временные строения. Каркасно-тентовые сооружения. Требования безопасности" (EN 13782:2005 "Temporary structures - Tents - Safety", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на каркасно-тентовые укрытия, возводимые на временный срок и демонтируемые для использования в любом другом месте на спортивных аренах и парках развлечений.
Стандарт устанавливает требования безопасности для соблюдения при проектировании, расчетах, производстве, установке, обслуживании, работе, осмотре и испытаниях мобильных временно устанавливаемых каркасно-тентовых укрытий площадью более 50 м2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2224-93 Коуши стальные для стальных канатов. Технические условия
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 18322-78 Система технического обслуживания и ремонта техники
ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 18322, а также следующие термины с соответствующими определениями:
3.1 каркасно-тентовое укрытие (сооружение): Мобильная, временно устанавливаемая конструкция, закрытое или открытое сооружение (павильон, шатер, навес, палаточный зал, балаган, покрытие над трибунами).
3.2 сооружение с основной несущей нагрузку конструкцией: Сооружение с несущими нагрузку опорными конструктивными и ограждающими элементами.
3.3 мембранное сооружение: Сооружение с предварительно напряженной текстильной структурой, несущей нагрузку, с двумя криволинейными контурами, поддерживаемая мачтовой и/или кабельной системой.
3.4 традиционное сооружение с опорным шестом: Сооружение с центральными опорными шестами, экстенсивное использование которой осуществляют при помощи растяжек для стабилизации тканевого покрытия.
3.5 первоначальное одобрение: Обследование конструкции, проверка расчетов, осмотр и тестирование, проводимое перед предоставлением разрешения на использование сооружения.
3.6 модификация: Любое изменение сооружения, включая включение критичного для безопасности компонента, или замена критичного для безопасности компонента, которое приведет к отклонению от оригинальной спецификации конструкции.
4. Общие требования к конструкции,
обследованию, анализу и проверке
4.1 Конструкторская документация
4.1.1 Конструкторская документация должна включать в себя информацию для проверки устойчивости, стабильности и операционной безопасности, в частности, описание конструкции и управления, проверку устойчивости и чертежи конструкции, а также соответствующие документы о ее воспламеняемости.
4.1.2 Документы должны включать все возможные конфигурации каркасно-тентовых укрытий.
4.2 Описание конструкции и функционирования
4.2.1 Сооружение, в частности, ее конструкция и использование, а также статическая система должны быть представлены в данном описании.
4.2.2 Описание должно включать подробности о конкретных особенностях каркасно-тентовых укрытий, а также о любых альтернативных способах установки, какие только могут существовать, а также подробную информацию об основных габаритах, ограничениях, особенностях конструкции и материалов.
4.3 Чертежи конструкции
4.3.1 Чертежи должны быть предусмотрены для всех узлов и индивидуальных компонентов, поломка или отсутствие которых может подвергнуть опасности устойчивость или операционную безопасность сооружения.
4.3.2 Чертежи конструкции должны содержать все размеры и значения поперечных сечений, требуемые для испытаний и одобрения, а также детали материалов, структурных компонентов, крепежей и соединительных устройств.
4.3.3 Чертежи конструкции должны включать в себя следующее:
- общие чертежи в горизонтальной проекции, вертикальной проекции и в сечениях в одном из следующих масштабов: 1:100, 1:50 или 1:20;
- подробные чертежи, относящиеся ко всем структурным узлам, которые невозможно четко различить на общих чертежах, а также подробные чертежи соединений и отдельных компонентов конструкционного характера, которые с большей степенью вероятности повлияют на безопасность сооружения и его работу, в более крупном масштабе.
4.3.4 В случае недостаточной четкости в понимании чертежей можно использовать другие масштабы.
5. Принципы численного анализа
5.1 Проверка
5.1.1 В целом, если впоследствии не будет определено иное, проверка должна включать в себя:
- анализ предельных значений (согласно теориям 1-го и 2-го порядка);
- анализ предельных значений устойчивости, т.е. устойчивость к продольному изгибу планок и оболочки;
- проверку предельных значений деформации (при необходимости);
- проверку безопасности на предмет опрокидывания, скольжения и отрыва.
5.1.2 Вышеуказанная проверка должна помимо прочего включать следующее:
- расчетные нагрузки с учетом возможных условий эксплуатации или альтернативных способов установки. Должны быть учтены специальные нагрузки, прилагаемые при установке:
- информацию о материалах и компонентах;
- основные размеры и значения поперечных сечений всех несущих нагрузку конструкционных элементов;
- определение самых неблагоприятных напряжений и деталей, относящихся к силе несущих нагрузку конструкционных элементов и крепежей. Если проведенных расчетов будет недостаточно для оценки предельных состояний узлов, анализ может быть заменен испытаниями, проводимыми независимой испытательной организацией. В этом случае испытательная организация должна провести надлежащее количество испытаний, взять пробы и оформить отчет;
- данные об эластичной деформации (сгибание, скручивание), влияющие на пригодность к обслуживанию и операционную безопасность сооружения;
- данные о тех элементах, которые требуют специальной оценки и проверки.
5.2 Выбор текстильных материалов
5.2.1 Общие положения
5.2.1.1 Характеристики материалов должны быть подтверждены документами, удостоверяющими соответствие требованиям стандартов; если стандарты отсутствуют, пригодность материалов должна быть подтверждена другими способами (например, посредством проведения сертификации на соответствие требованиям международных стандартов).
5.2.1.2 При наличии сварных соединений, проектировщик должен провести специальный анализ свариваемости выбранного материала в соответствии со стандартами.
5.2.1.3 Основные характеристики ткани должны быть определены и проверены посредством испытаний в отношении следующих спецификаций:
- характер текстиля и покрытия;
- общий вес;
- прочность на растяжение при температуре 23 °C и 70 °C;
- прочность на разрыв;
- сцепление;
- воспламеняемость.
5.2.1.4 Сертификаты поставщика должна быть представлены для тканей из полиэстера и поливинилхлорида. По истечении 5 лет прочность на растяжение не должна быть менее 70% начального значения. Данное значение должно быть подтверждено изготовителем ткани.
5.2.1.5 В отношении таких тканевых материалов и оболочных элементов как хлопчатобумажные и синтетические ткани, твердые покрытия и обшивка (например,
