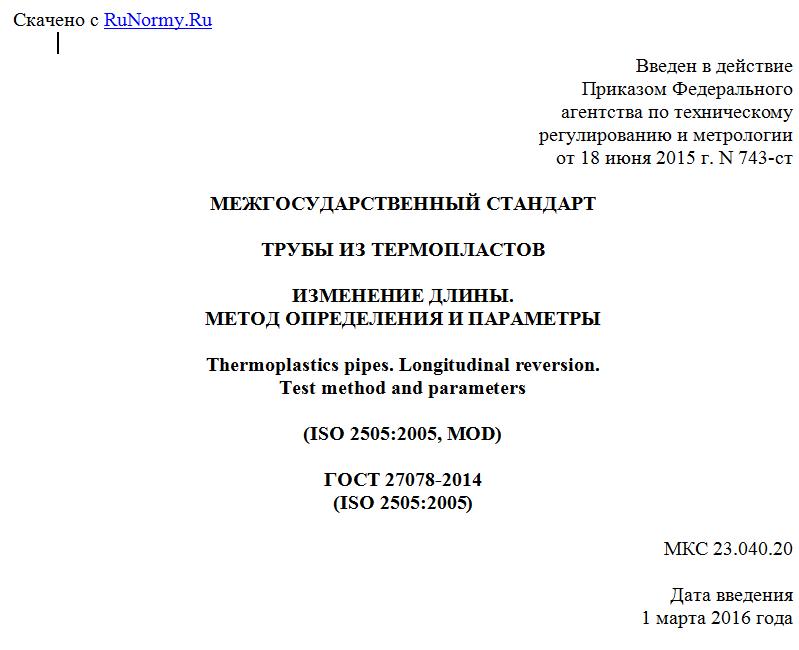

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 июня 2015 г. N 743-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ ИЗ ТЕРМОПЛАСТОВ
ИЗМЕНЕНИЕ ДЛИНЫ.
МЕТОД ОПРЕДЕЛЕНИЯ И ПАРАМЕТРЫ
Thermoplastics pipes. Longitudinal reversion.
Test method and parameters
(ISO 2505:2005, MOD)
ГОСТ 27078-2014
(ISO 2505:2005)
МКС 23.040.20
Дата введения
1 марта 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс" и ООО "УК "Группа ПОЛИПЛАСТИК" НИИ "ПОЛИПЛАСТИК" на основе собственного аутентичного перевода на русский язык, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 4 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2015 г. N 743-ст межгосударственный стандарт ГОСТ 27078-2014 (ISO 2505:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 2505:2005 Thermoplastics pipes - Longitudinal reversion - Test method and parameters (Трубы из термопластов. Изменение длины. Метод испытания и параметры) путем изменения фраз, выделенных в тексте курсивом, введения дополнительных слов, фраз, выделенных в тексте полужирным курсивом:
- в 6.1 перед размером 100 мм вставлено уточняющее слово "около", уточнено количество образцов для труб диаметром 250 мм и более, разрезанных на сегменты, допущена возможность проводить испытание на одном разрезанном на четыре сегмента образце;
- 6.2 дополнен определением средней толщины стенки;
- в разделе 7 первый абзац дополнен фразой, касающейся измерения образца перед испытанием аналогично пятому абзацу, и указанием о том, что на образце отмечают места измерений L0, как указано в разделе 4; в пятый абзац введена фраза, уточняющая, что данное положение относится к отрезкам труб;
- раздел 8 дополнен фразой, поясняющей, что является результатом в случае испытания одного разрезанного на сегменты образца.
Таблица 1 перенесена из подраздела 6.1 в раздел 7, т.к. она не относится к подготовке образцов к испытанию.
Международный стандарт ISO 2505:2005 разработан подкомитетом SC 5 "Общие свойства труб, фитингов и арматуры из пластмасс и их комплектующих. Методы испытаний и основные технические требования" технического комитета по стандартизации ISO/TC 138 "Пластмассовые трубы, фитинги и арматура для транспортирования текучих сред" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, и международного стандарта, на который дана ссылка, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 27078-86
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1 Область применения
Настоящий стандарт устанавливает метод определения изменения длины труб из термопластов после прогрева в жидкой или воздушной среде. В случае разногласий испытание, проводимое в жидкой среде, является арбитражным.
Настоящий стандарт распространяется на трубы из термопластов с гладкими внутренней и наружной поверхностями и постоянным поперечным сечением. Стандарт не распространяется на трубы из термопластов со структурированной стенкой.
Параметры и рекомендуемые максимальные значения изменения длины в зависимости от материала трубы приведены в приложении A.
Примечание - Определение изменения длины после прогрева на трубах с толщиной стенки более 16 мм считается не целесообразным.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 33366.1-2015 (ISO 1043-1:2011) Пластмассы. Условные обозначения и сокращения. Часть 1. Основные полимеры и их специальные характеристики
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Сокращения
В настоящем стандарте для пластмасс применены следующие сокращения в соответствии с ГОСТ 33366.1
АБС (ABS) - акрилонитрил-бутадиен-стирол;
ПА (PA) - полиамид (нейлон);
АСА (ASA) - акрилонитрил-стирол-акрилат;
ПБ (PB) - полибутен;
ПЭ (PE) 32/40 - полиэтилен MRS 3,2/4;
ПЭ (PE) 50/63 - полиэтилен MRS 5/6,3;
ПЭ (PE) 80/100 - полиэтилен MRS 8/10;
ПЭ-Х (PE-X) - сшитый полиэтилен;
ХПВХ (PVC-C) - хлорированный поливинилхлорид;
НПВХ (PVC-U) - непластифицированный поливинилхлорид;
УПВХ (PVC-HI) - ударопрочный поливинилхлорид;
САН + ПВХ (SAN + PVC) - стирол-акрилонитрил плюс поливинилхлорид;
ПП-Г (PP-H) - гомополимер полипропилена;
ПП-Б (PP-B) - блок сополимер полипропилена;
ПП-С (PP-R) - статистический сополимер полипропилена.
4 Сущность метода
Отрезок трубы заданной длины помещают в термостатируемую ванну с жидкостью или воздушный термошкаф при заданной температуре на заданное время. Отмеченную на отрезке трубы длину измеряют в одинаковых условиях до и после прогрева. Изменение длины определяют как процентное отношение изменения длины к начальной длине. Внешний вид поверхности образца не должен изменяться после прогрева.
5 Аппаратура
5.1 Термостатируемая ванна, заполненная жидкостью при температуре TR, указанной в таблице 1, если не установлено иное в стандарте или другом документе на трубы.
Объем и перемешивание жидкости должны быть такими, чтобы при погруженном образце температура в ванне сохранялась в заданных пределах.
Выбранная жидкость должна быть стабильной при заданной температуре и не должна воздействовать на термопластичный материал.
Примечание - Могут быть использованы следующие жидкости: глицерин, гликоль, минеральное масло без примесей ароматических углеводородов, или раствор хлорида кальция, а также любая другая жидкость, соответствующая приведенным рекомендациям.
5.2 Воздушный термошкаф, способный поддерживать необходимую температуру TR, указанную в таблице 1, если не установлено иное в стандарте или другом документе на трубы, и восстанавливать температуру в течение 15 мин после помещения образцов. Термошкаф должен быть укомплектован термостатом, поддерживающим температуру TR с предельным отклонением +/- 2 °C.
5.3 Дополнительное оборудование
5.3.1 Поддерживающее приспособление для размещения образца (образцов) в ванне или термошкафу в соответствии с разделом 7.
5.3.2 Термометр точностью измерения +/- 0,5 °C.
6 Подготовка к испытанию
6.1 Образец для испытания
