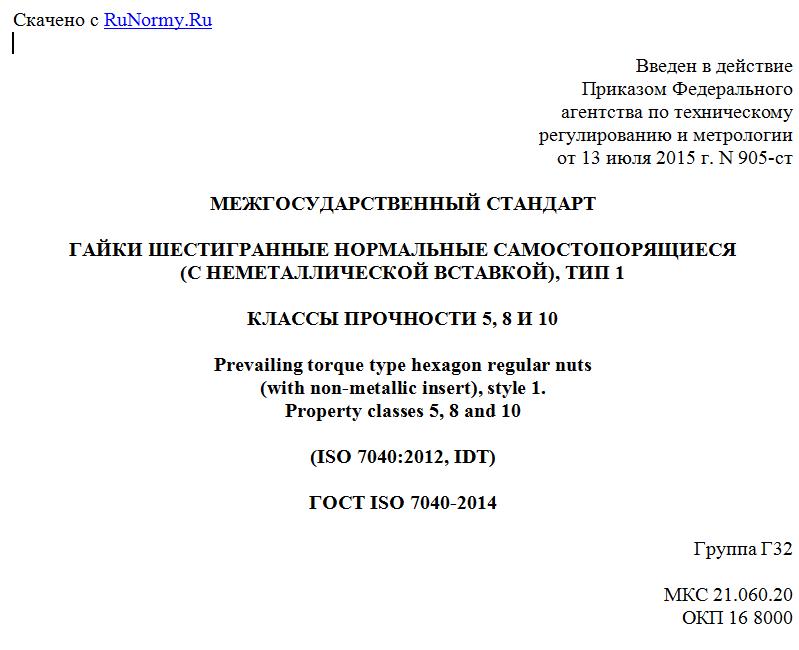

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 июля 2015 г. N 905-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ НОРМАЛЬНЫЕ САМОСТОПОРЯЩИЕСЯ
(С НЕМЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ), ТИП 1
КЛАССЫ ПРОЧНОСТИ 5, 8 И 10
Prevailing torque type hexagon regular nuts
(with non-metallic insert), style 1.
Property classes 5, 8 and 10
(ISO 7040:2012, IDT)
ГОСТ ISO 7040-2014
Группа Г32
МКС 21.060.20
ОКП 16 8000
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2015 г. N 905-ст межгосударственный стандарт ГОСТ ISO 7040-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7040:2012 Prevailing torque type hexagon regular nuts (with non-metallic insert) - Property classes 5, 8 и 10 [Гайки шестигранные нормальные самостопорящиеся (с неметаллической вставкой) - Классы прочности 5, 8 и 10].
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2012 (пункт 3.5).
Международный стандарт разработан техническим комитетом ISO/TC 2 "Изделия крепежные", подкомитетом SC 12 "Изделия крепежные с внутренней метрической резьбой".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает характеристики гаек шестигранных самостопорящихся (с неметаллической вставкой) с резьбой от М3 до М36, класса точности A для резьбы до М16 мм включительно и класса точности B для резьбы свыше М16, и классов прочности 5, 8 и 10.
Примечание - Размеры гаек соответствуют размерам, указанным в ISO 4032, плюс самостопорящий элемент.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 261, ISO 724, ISO 898-2, ISO 965-2, ISO 2320 и ISO 4759-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 261:1998 ISO general purpose metric screw threads - General plan (Резьбы метрические ISO общего назначения. Общий план)
ISO 724:2009 ISO general-purpose metric screw threads - Basic dimensions (Резьбы метрические ISO общего назначения. Основные размеры)
ISO 898-2:2012 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 2: Nuts with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба)
ISO 965-2:1998 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)
ISO 2320:2008 Prevailing torque type steel nuts - Mechanical and performance properties (Гайки шестигранные стальные самостопорящиеся. Механические и эксплуатационные свойства)
ISO 3269:2000, Fasteners - Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042:1999 Fasteners - Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-1:2000 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-2:1995 Fasteners - Surface discontinuities - Part 2: Nuts (Изделия крепежные - Дефекты поверхности - Часть 2. Гайки)
ISO 8992:2005 Fasteners - General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек)
ISO 10683:2000 Fasteners - Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
3. Размеры
Размеры указаны на рисунке 1 и в таблице 1.
Символы и их обозначения установлены в ISO 225.
--------------------------------
<a> Форма самостопорящего элемента по выбору изготовителя.
<b>
<c>
Рисунок 1
Таблица 1
Размеры
В миллиметрах
Резьба D М3 М4 М5 М6 М8 М10 М12 (М14) <a> М16 М20 М24 М30 М36
P <b> 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 3 3,5 4
da не более 3,45 4,60 5,75 6,75 8,75 10,80 13,00 15,10 17,30 21,60 25,90 32,40 38,90
не менее 3,00 4,00 5,00 6,00 8,00 10,00 12,00 14,00 16,00 20,00 24,00 30,00 36,00
dw не менее 4,57 5,88 6,88 8,88 11,63 14,63 16,63 19,64 22,49 27,70 33,25 42,75 51,11
e не менее 6,01 7,66 8,79 11,05 14,38 17,77 20,03 23,36 26,75 32,95 39,55 50,85 60,79
h не более 4,50 6,00 6,80 8,00 9,50 11,90 14,90 17,00 19,10 22,80 27,10 32,60 38,90
не менее 4,02 5,52 6,22 7,42 8,92 11,20 14,20 15,90 17,80 20,70 25,00 30,10 36,40
m не менее 2,15 2,90 4,40 4,90 6,44 8,04 10,37 12,10 14,10 16,90 20,20 24,30 29,40
mw не менее 1,72 2,32 3,52 3,92 5,15 6,43 8,30 9,68 11,28 13,52 16,16 19,44 23,52
s не более 5,50 7,00 8,00 10,00 13,00 16,00 18,00 21,00 24,00 30,00 36,00 46,00 55,00
не менее 5,32 6,78 7,78 9,78 12,73 15,73 17,73 20,67 23,67 29,16 35,00 45,00 53,80
