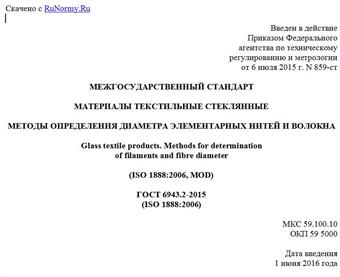

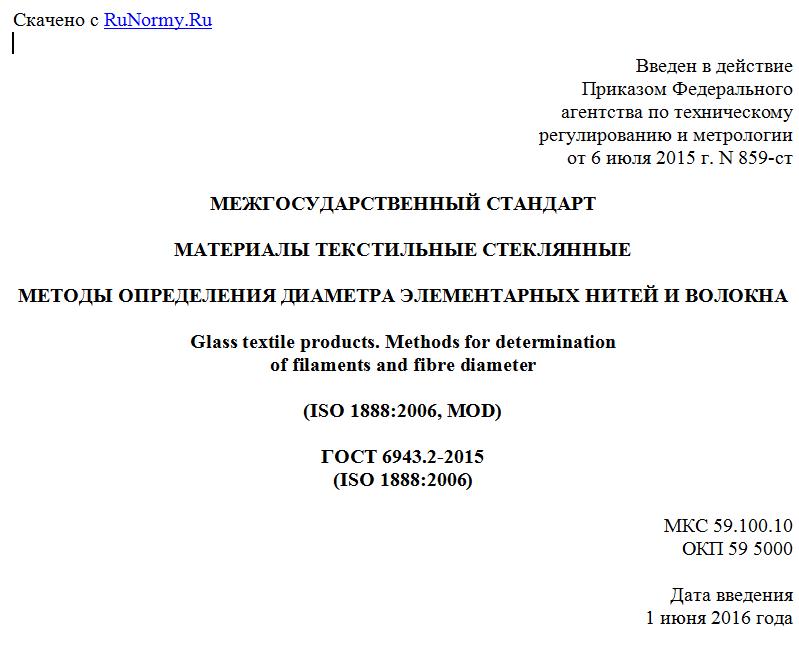

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июля 2015 г. N 859-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ СТЕКЛЯННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ДИАМЕТРА ЭЛЕМЕНТАРНЫХ НИТЕЙ И ВОЛОКНА
Glass textile products. Methods for determination
of filaments and fibre diameter
(ISO 1888:2006, MOD)
ГОСТ 6943.2-2015
(ISO 1888:2006)
МКС 59.100.10
ОКП 59 5000
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Объединением юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 063 "Стеклопластики, стекловолокно и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2015 г. N 859-ст межгосударственный стандарт ГОСТ 6943.2-2015 (ISO 1888:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1888:2006 Textile glass - Staple fibres or filaments - Determination of average diameter (Материалы текстильные стеклянные. Элементарные нити и волокно. Определение среднего диаметра путем изменения его структуры, изменения содержания положений, элементов, отдельных слов, фраз, показателей и/или их значений, а также путем добавления положений, ссылок и фраз.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной линией на полях этого текста. Содержание измененных положений, элементов международного стандарта приведено в дополнительном приложении ДА. Разъяснение причин изменения положений, элементов приведено в примечаниях к дополнительному приложению ДА.
Измененные слова, фразы, показатели и/или их значения выделены в тексте курсивом. Слова, фразы, показатели и/или их значения изменены в целях соблюдения норм русского языка и принятой терминологии.
Дополнительные положения приведены в подразделе 5.1 и разделе 6 и заключены в рамки из тонких линий. Дополнительные ссылки и фразы приведены в разделах 2 и 8 соответственно и выделены курсивом. Дополнительные положения, ссылки и фразы внесены в соответствии с особенностями российской стандартизации.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном приложении ДБ. Разъяснение причин изменения структуры приведено в примечаниях в приложении.
В стандарт внесены следующие редакционные изменения:
- диапазоны числовых значений величин приведены в соответствие с требованиями ГОСТ 1.5 (пункт 4.14.4);
- предельные (допускаемые) отклонения от номинальных значений приведены в соответствие с требованиями ГОСТ 1.5 (пункт 4.15.6).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 6943.2-79
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменения и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на стеклянные текстильные материалы и устанавливает методы определения диаметра элементарных нитей и волокна методами продольного (метод А) и поперечного (метод Б) сечения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 6943.0-93 (ИСО 1886-90) Стекловолокно. Правила приемки
ГОСТ 23182-78 <1> Круги шлифовальные для ручных машин. Технические условия
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 53410-2009.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность методов
3.1 Сущность метода А
Измеряют продольное сечение образца, помещенного в жидкую среду, имеющую показатель преломления, отличающийся от показателя преломления стекловолокна.
3.2 Сущность метода Б
Измеряют поперечное сечение заданного числа волокон или элементарных нитей образца, пропитанного смолой и отвержденного.
4. Оборудование
4.1 Оборудование для метода А
4.1.1 Микроскоп, обеспечивающий увеличение от 400х до 1000х и измерение с точностью 0,5 мкм. На окуляр микроскопа должна быть нанесена координатная сетка.
В качестве источника света используют источник света Колера (Kohler) и конденсора Аббе (Abbe).
Примечание - Допускается использовать микроскоп в сочетании с микропроектором, на котором образцы измеряют с помощью прозрачной шкалы (предпочтительно криволинейной шкалы).
4.1.2 Микрометрическая шкала, с ценой деления 0,01 мм.
4.1.3 Предметное стекло (толщиной от 1,10 до 1,35 мм) и покровное стекло (толщиной от 0,16 до 0,19 мм).
4.1.4 Испытательная среда (например, бензиловый спирт или метилсалицилат, или смесь, состоящая из одной части глицерина и двух частей воды), показатель преломления которой отличается от показателя преломления исследуемого материала.
4.1.5 Лезвие бритвы или ножницы.
4.1.6 Муфельная печь, обеспечивающая поддержание температуры (625 +/- 25) °C.
4.2 Оборудование для метода Б
4.2.1 Микроскоп (см. 4.1.1).
4.2.2 Микрометрическая шкала (см. 4.1.2).
4.2.3 Полиэфирная или эпоксидная смола.
4.2.4 Пресс-форма-держатель пробы (см. рисунок 1).
1 - держатель образца (металлический); 2 - смола;
3 - комплексные нити/предметное стекло; 4 - форма
(резина или эластомер на основе силикона)
Рисунок 1 - Пример сборки для формования образцов
4.2.5 Ножовочное полотно для резки образцов.
4.2.6 Круги шлифовальные - по ГОСТ 23182, любого типа, зерновой состав шлифовальных материалов - микрошлифпорошки, зернистость М14 по ГОСТ 3647.
5. Подготовка к проведению испытания
