"ГОСТ Р 56502-2015. Национальный стандарт Российской Федерации. Системы обеспечения микроклимата новых зданий. Оценка энергетической эффективности при проектировании"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

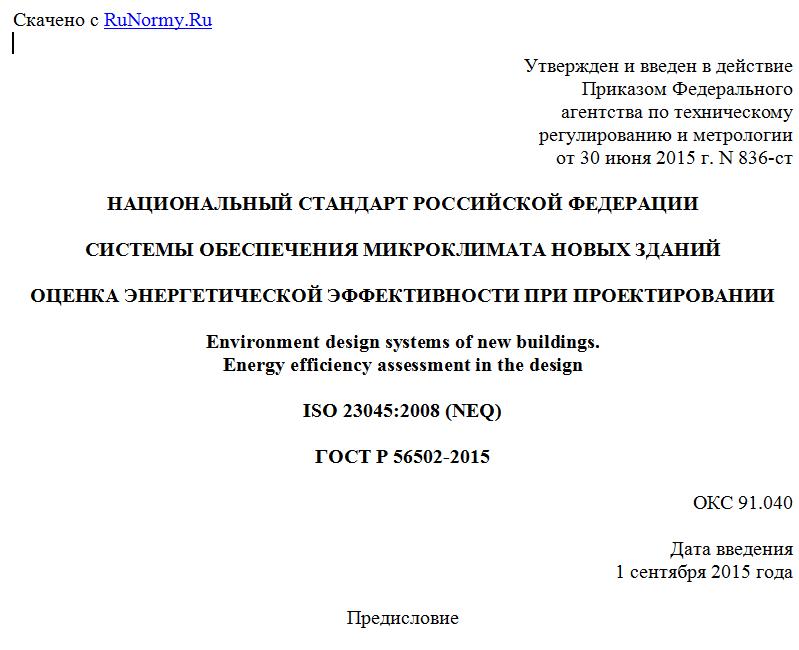

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2015 г. N 836-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ОБЕСПЕЧЕНИЯ МИКРОКЛИМАТА НОВЫХ ЗДАНИЙ

ОЦЕНКА ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРИ ПРОЕКТИРОВАНИИ

Environment design systems of new buildings.
Energy efficiency assessment in the design

ISO 23045:2008 (NEQ)

ГОСТ Р 56502-2015

ОКС 91.040

Дата введения
1 сентября 2015 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский государственный строительный университет" (ФГБОУ ВПО "МГСУ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2015 г. N 836-ст
4 Настоящий стандарт соответствует международному стандарту ИСО 23045:2008 "Проектирование с учетом экологических требований. Руководящие указания по оценке энергетического КПД новых зданий" (ISO 23045:2008 "Building environment design - Guidelines to assess energy efficiency of new buildings", NEQ) в части используемой терминологии, применяемых методов и справочных данных
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт соответствует требованиям федеральных законов N 184-ФЗ от 27 декабря 2002 г. "О техническом регулировании", N 261-ФЗ от 23 ноября 2009 г. "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты" и N 384-ФЗ от 30 декабря 2009 года "Технический регламент о безопасности зданий и сооружений". Стандарт содержит методические указания и процедуры расчета энергетических показателей инженерных решений в области проектирования окружающей среды здания и способы оценки их абсолютной и относительной энергетической эффективности. Кроме того, в документе представлены методы достижения энергоэффективности. Стандарт является одним из базовых стандартов для обоснования наиболее целесообразного с энергетической точки зрения варианта реализации энергосберегающих мероприятий в здании и выбора их оптимального сочетания. В стандарте использованы некоторые положения рекомендаций СТО 175 32043-001-2005 "Нормы теплотехнического проектирования ограждающих конструкций и оценки энергоэффективности зданий. Стандарт общественной организации - РНТО строителей".

1. Область применения

Настоящий стандарт устанавливает требования и правила расчетов энергетической эффективности вариантов энергосберегающих мероприятий в зданиях и выбора наиболее целесообразного варианта реализации таких мероприятий.
Требования настоящего стандарта распространяются на жилые и общественные здания нового строительства и реконструируемые, а также на оборудование систем обеспечения микроклимата в данных зданиях.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях
СП 30.13330.2012 СНиП 2.04.01-85 Внутренний водопровод и канализация зданий
СП 50.13330.2012 СНиП 23-02-2003 Тепловая защита зданий
СП 131.13330.2012 СНиП 23-01-99* Строительная климатология
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

3. Термины и определения

В настоящем стандарте применены термины и определения в соответствии со статьей 2 Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", а также по ГОСТ Р 30494, СП 50.13330, СП 60.13330, СП 131.13330.

4. Основные нормативные положения

4.1 Общие положения
Расчет энергетической эффективности вариантов энергосберегающих мероприятий в зданиях может быть осуществлен на стадии предпроектных проработок или на стадии проекта при установлении уровня теплозащитных показателей ограждающих конструкций здания и разработке энергосберегающих мероприятий для обслуживающих здание инженерных систем. При этом учитывают затраты тепловой и электрической энергии и воды на обеспечение жизнедеятельности здания системами отопления, вентиляции и кондиционирования воздуха, холодного водоснабжения и горячего водоснабжения (ГВС), на электроосвещение, работу электробытовых приборов и оргтехники, мусороудаление. Допускается принимать во внимание технологических потребителей энергии в качестве источников теплопоступлений в здание. Результаты расчета используют для выбора целесообразного варианта проектного решения при его технико-экономическом обосновании.
4.2 Методика оценки энергетической эффективности систем обеспечения микроклимата
4.2.1 Выбор параметров внутреннего и наружного климата
Параметры внутреннего микроклимата в здании принимают по имеющимся санитарно-гигиеническим нормам в зависимости от категории основных функциональных помещений или их групп и требований заказчика к качеству обеспечения микроклимата при выполнении условий санитарно-гигиенической безопасности. При оценке уже принятого проектного решения данные параметры принимаются по рабочему проекту, при расчете энергоэффективности на стадии проекта и (или) при предварительных многовариантных расчетах допускается выбирать единые значения по характерному (представительному) помещению.
В отопительный период устанавливают следующие параметры по ГОСТ Р 30494:
tв - расчетная температура внутреннего воздуха в рабочее время, °C;
tв.нраб - минимально допустимая температура внутреннего воздуха в нерабочее время, °C;
- относительная влажность внутреннего воздуха в рабочее время, %.
В охладительный период устанавливают следующие параметры по ГОСТ Р 30494:
tв.охл - расчетная температура внутреннего воздуха в рабочее время, °C;
- относительная влажность внутреннего воздуха в рабочее время, %.
Расчетные параметры наружного климата принимают по СП 131.13330 в зависимости от района строительства и требований заказчика к качеству обеспечения микроклимата.
В отопительный период используют следующие параметры:
tн.р - расчетная температура наружного воздуха, °C, для проектирования наружных ограждений, систем отопления, вентиляции и кондиционирования воздуха;
- относительная влажность наружного воздуха, %;
tо.п - средняя температура наружного воздуха за отопительный период, °C;
zо.п - продолжительность отопительного периода, сут.
В охладительный период используют следующие параметры:
tн.охл - расчетная температура наружного воздуха, °C, для проектирования систем кондиционирования воздуха;
Iн.охл - расчетная энтальпия наружного воздуха, кДж/кг, для проектирования систем кондиционирования воздуха.
4.2.2 Определение годового теплопотребления системами отопления
При предварительных многовариантных расчетах годовое теплопотребление, МВт·ч/г, оценивают по формуле

(1)

где  - коэффициент запаса на добавочные потери теплоты и округление поверхности отопительных приборов, рекомендуется принимать в пределах 1,1 - 1,13;
M = 0,024·ГСОП - характеристика отопительного периода, тыс. К·ч(°C·ч), где ГСОП - (tв - tо.п)zо.п - градусо-сутки отопительного периода, К·сут(°C·сут).
В зданиях, где поддерживают пониженную температуру в нерабочее время, вместо tв при расчете M для формулы (1) следует принимать условную внутреннюю температуру tв.усл = |tв(168 - zдеж)kнат + tв.нрабzдеж|/168, где 168 - число часов в неделе; zдеж - продолжительность функционирования системы отопления в дежурном режиме, часов в неделю; kнат > 1 - коэффициент натопа, учитывающий повышенную теплоотдачу отопительных приборов в период натопа;
ni - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по таблице 1;
Ai и Ri - площадь, м2, и сопротивление теплопередаче, м2·К/Вт, соответственно ограждающих конструкций оболочки здания: наружных стен, окон, балконных дверей, перекрытия над неотапливаемым подвалом или техническим подпольем, пола по грунту, чердачного перекрытия или покрытия и др. Значения Ai и Ri принимают по проекту с учетом требований СП 50.13330;
Vот - отапливаемый объем здания, м3;
Крнраб - средняя по зданию кратность воздухообмена для неорганизованного притока, ч-1. При расчете по укрупненным показателям допускается принимать величину для жилых зданий и дошкольных учреждений по таблице 2, а для нежилых зданий - в диапазоне 0,2 - 0,5;
k - коэффициент учета встречного теплового потока при естественном воздухообмене здания; принимается равным 0,7 для стыков панелей стен и окон с тройными переплетами, 0,8 - для окон и балконных дверей с раздельными переплетами и 1,0 - для одинарных окон, окон и балконных дверей со спаренными переплетами и открытых проемов;
, МВт·ч/г - теплопоступления в здание за отопительный период, учитываемые только при установке автоматических терморегуляторов у отопительных приборов или иных решениях по автоматическому регулированию поддержания заданной температуры помещения в зависимости от отклонения величины tв от принятого уровня.

Для просмотра документа целиком скачайте его >>>
