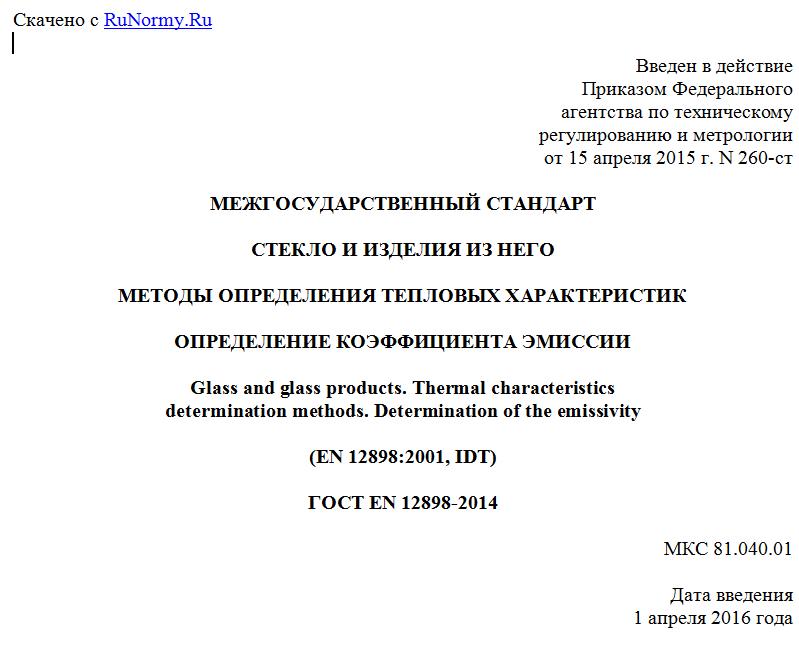

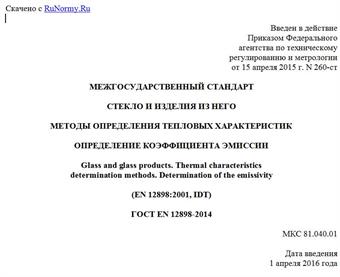

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2015 г. N 260-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕПЛОВЫХ ХАРАКТЕРИСТИК
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ЭМИССИИ
Glass and glass products. Thermal characteristics
determination methods. Determination of the emissivity
(EN 12898:2001, IDT)
ГОСТ EN 12898-2014
МКС 81.040.01
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло") совместно с Республиканским унитарным предприятием "Стройтехнорм" на основе аутентичного перевода на русский язык стандарта, указанного в пункте 5.
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 20 октября 2014 г. N 71-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 260-ст межгосударственный стандарт ГОСТ EN 12898-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5. Настоящий стандарт идентичен европейскому региональному стандарту EN 12898:2001 Glass in building - Determination of the emissivity (Стекло в строительстве. Определение коэффициента эмиссии).
В стандарт внесены следующие редакционные изменения:
- наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта в связи с особенностями построения межгосударственной системы стандартизации;
- раздел 2 дополнен сноской, поясняющей термин "нормальный коэффициент";
- настоящий стандарт дополнен Приложением, в котором приведены рекомендации по применению стандарта.
Европейский региональный стандарт разработан техническим комитетом CEN/TC 129 "Стекло в строительстве" Европейского комитета по стандартизации (CEN).
Перевод с английского языка (en).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT).
6. Настоящий стандарт подготовлен на основе применения ГОСТ Р 54168-2010. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2015 г. N 260-ст ГОСТ Р 54168-2010 отменен с 1 апреля 2016 г.
7. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения коэффициента эмиссии стекла, в том числе стекла с покрытием, при комнатной температуре.
Коэффициент эмиссии необходим для учета передачи тепла за счет излучения поверхностями при стандартной температуре 283 К при определении коэффициента теплопередачи и коэффициента общего пропускания солнечной энергии остекления согласно [1] - [5].
Метод, установленный настоящим стандартом, основан на спектрофотометрических измерениях коэффициента направленного отражения при близком нормальному падении излучения материалов, непрозрачных в инфракрасной области, и не распространяется на элементы остекления:
a) с шероховатыми или узорчатыми поверхностями, отражающими падающее излучение диффузно;
b) с изогнутыми поверхностями, отражающими падающее излучение направленно под углами, не позволяющими отраженному излучению попасть на детектор приставки зеркального отражения;
c) пропускающие инфракрасное излучение.
Данный метод можно применять для любого элемента остекления, имеющего плоские нерассеивающие поверхности (см. 3.6) и непрозрачного в инфракрасной области (см. 3.7).
2. Обозначения
- коэффициент эмиссии (откорректированный коэффициент эмиссии) при 283 К;
- нормальный <*> коэффициент эмиссии при 283 К;
E - показание спектрофотометра при проведении измерения на образце;
E0 - начальное показание спектрофотометра, без образца и контрольного зеркала;
Est - показание спектрофотометра при проведении измерения на контрольном зеркале;
Rn - нормальный <*> коэффициент отражения при 283 К;
- нормальный <*> спектральный коэффициент отражения;
Rn,st - нормальный <*> коэффициент отражения контрольного зеркала;
- нормальный <*> спектральный коэффициент пропускания;
Tn - нормальный <*> коэффициент пропускания при 283 К.
--------------------------------
<*> Здесь и далее определение "нормальный" в отношении коэффициента означает, что значения данного коэффициента справедливы по направлению нормали (или вблизи нормали) к поверхности.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Инфракрасное излучение (infrared): излучение в диапазоне длин волн от 5 до 50 мкм.
3.2. Коэффициент эмиссии (emissivity): отношение энергии, излучаемой данной поверхностью при данной температуре, к энергии, излучаемой идеальным излучателем (абсолютно черным телом с нормальным коэффициентом эмиссии и коэффициентом эмиссии, равными единице) при той же температуре.
Примечание. Теоретически можно было бы использовать два разных определения коэффициента эмиссии для описания излучения:
a) поверхностями стекла, расположенными напротив друг друга в многослойном остеклении (эффективный коэффициент эмиссии);
b) поверхностью стекла, обращенной в помещение (общий коэффициент эмиссии).
Однако практически разница между значениями этих коэффициентов пренебрежимо мала (см. [6]). Поэтому для описания обоих типов теплообмена применяют коэффициент эмиссии.
3.3. Коэффициент направленного (зеркального) отражения (regular (specular) reflectance): коэффициент отражения, учитывающий отражение по законам геометрической оптики, без рассеяния.
3.4. Коэффициент диффузного отражения (diffuse reflectance): коэффициент отражения, учитывающий излучение, отраженное и рассеянное из-за неровностей поверхности и/или оптической неоднородности прозрачных материалов.
3.5. Коэффициент отражения (hemispherical reflectance): сумма коэффициентов направленного и диффузного отражений.
3.6. Нерассеивающий элемент остекления (non-diffusing glazing component): элемент остекления, коэффициент диффузного отражения которого, измеренный в ближнем инфракрасном диапазоне на длине волны 2 мкм, не более 0,05 (см. раздел 7).
Примечание. Целью такого измерения является проверка того, что образец является не рассеивающим в диапазоне измерения. Измерения коэффициента диффузного отражения в инфракрасном диапазоне трудно выполнимы.
3.7. Элемент остекления, непрозрачный в инфракрасном диапазоне (non-infrared transparent glazing component): элемент остекления, имеющий нормальный коэффициент пропускания в инфракрасном диапазоне при 283 К не более 0,05.
3.8. Контрольное зеркало (reference mirror): стандартный образец с известными значениями спектральных коэффициентов направленного отражения.
4. Порядок определения коэффициента эмиссии
Коэффициент эмиссии поверхности стекла с покрытием определяют в следующем порядке:
a) измеряют спектральные коэффициенты направленного отражения непрозрачного в инфракрасном диапазоне элемента остекления при близком нормальному падении излучения в диапазоне длин волн от 5 до 50 мкм с использованием инфракрасного спектрофотометра (см. раздел 5);
b) по измеренным значениям вычисляют нормальный коэффициент отражения Rn при 283 К в соответствии с разделом 6;
c) по нормальному коэффициенту отражения вычисляют нормальный коэффициент эмиссии в соответствии с разделом 6;
d) вычисляют коэффициент эмиссии умножением нормального коэффициента эмиссии на поправочный коэффициент , значения которого приведены в
