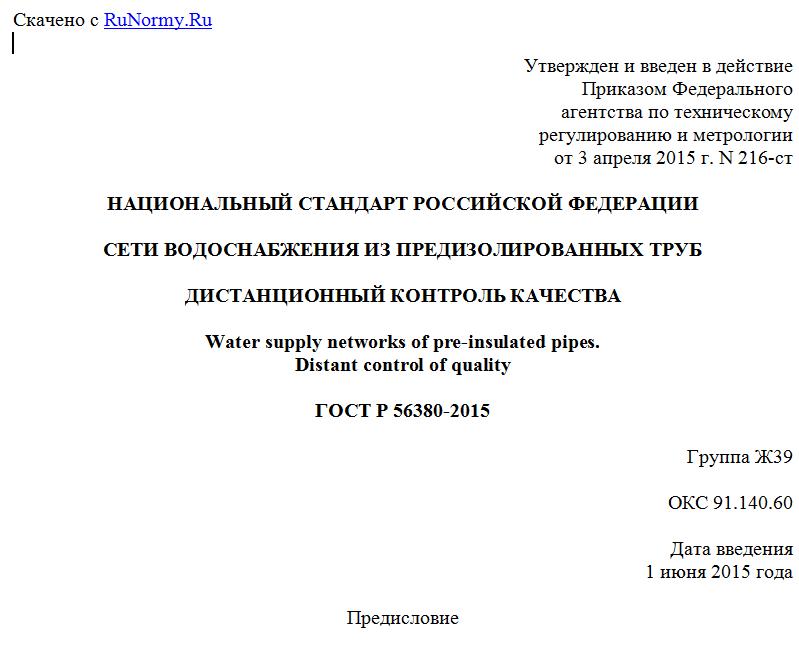

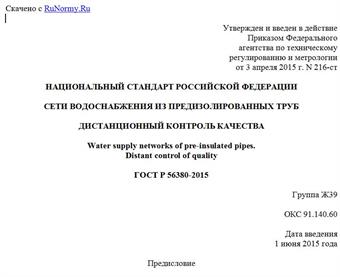

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 апреля 2015 г. N 216-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ВОДОСНАБЖЕНИЯ ИЗ ПРЕДИЗОЛИРОВАННЫХ ТРУБ
ДИСТАНЦИОННЫЙ КОНТРОЛЬ КАЧЕСТВА
Water supply networks of pre-insulated pipes.
Distant control of quality
ГОСТ Р 56380-2015
Группа Ж39
ОКС 91.140.60
Дата введения
1 июня 2015 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией АНО "Стандартинжинвест" и Обществом с ограниченной ответственностью "Термолайн"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 апреля 2015 г. N 216-ст
4 В настоящем стандарте реализованы нормы Градостроительного кодекса Российской Федерации от 29 декабря 2004 г. N 190-ФЗ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт устанавливает технические требования по проектированию, монтажу, приемке и эксплуатации системы оперативного дистанционного контроля (СОДК) гибких и жестких предварительно изолированных стальных и иных трубопроводов.
Выполнение этих требований гарантирует реализацию современных, надежных и экономически эффективных систем контроля предизолированных трубопроводов с пенополиуретановой изоляцией, обеспечивающих их безопасное применение.
Стандарт предназначен для применения проектными, производственными, строительными, эксплуатирующими и экспертными организациями.
Настоящий стандарт разработан в соответствии с ГОСТ 1.5-2001 и ГОСТ Р 1.5-2012.
1. Область применения
1.1 Настоящий стандарт устанавливает требования по дистанционному контролю качества предизолированных труб в полиэтиленовой оболочке или стальном защитном покрытии, предназначенных для прокладки систем теплоснабжения, горячего и холодного водоснабжения. Допускается применение настоящего стандарта для предизолированных труб с электрообогревом, а также для предизолированных трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).
1.2 Настоящий стандарт следует соблюдать при проектировании монтаже, приемке и эксплуатации новых и реконструкции, модернизации и техническом перевооружении и капитальном ремонте существующих трубопроводов с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке или стальном защитном покрытии.
1.3 Настоящий стандарт не распространяется на предизолированные трубы (многослойные трубные конструкции) с защитным бетонным покрытием и трубы с наружным многослойным полиэтиленовым покрытием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ ISO 9001-2011 Системы менеджмента качества. Требования
ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой
ГОСТ Р 55276-2012 Трубы и фитинги пластмассовые. Процедуры сварки нагретым инструментом встык полиэтиленовых (ПЭ) труб и фитингов, используемых для строительства газо- и водопроводных распределительных систем
ГОСТ Р 54468-2011 Трубы гибкие с тепловой изоляцией для систем теплоснабжения, горячего и холодного водоснабжения. Общие технические требования
СП 124.13330.2012 СНиП 41-02-2003 Тепловые сети
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
Сведения о действии сводов правил, ссылки на которые содержатся в перечне нормативных документов, целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 гибкие полиэтиленовые предварительно изолированные трубопроводы: Система, состоящая из отрезков гибких полиэтиленовых ("сшитого полиэтилена") труб с изоляцией из пенополиуретана с защитной гофрированной оболочкой из полиэтилена высокого давления, изготовленной в заводских условиях.
3.2 гибкие стальные предварительно изолированные трубопроводы: Система, состоящая из отрезков гибких предварительно изолированных труб (многослойных трубных конструкций) по ГОСТ Р 54468, соединительных деталей для напорных труб, элементов защиты мест соединения напорных труб, запорно-регулирующей арматуры, системы ОДК и других компонентов.
3.3 детектор: Устройство, предназначенное для обнаружения и преобразования энергии физического поля в другой вид энергии, удобный для индикации с последующей регистрацией измерений.
3.4 единичный участок: Независимый участок системы ОДК, имеющий не более двух точек контроля.
3.5 жесткие стальные предварительно изолированные трубопроводы: Стальные трубопроводы с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке или стальном защитном покрытии по ГОСТ 30732.
3.6 изолирующий слой: Слой, обеспечивающий необходимые тепловые характеристики многослойной трубной конструкции.
3.7 контроллер: Устройство, предназначенное для сбора информации в режиме реального времени, ее первичной обработки и передачи на диспетчерский пункт.
3.8 контроль качества: Контроль количественных и (или) качественных характеристик свойств изделий.
3.9 концевая точка контроля: Место доступа к системе дистанционного контроля с помощью концевого элемента трубопровода с кабелем вывода.
3.10 напорная труба: Труба, по которой осуществляется транспортирование воды, теплоносителя или других веществ при давлении больше атмосферного.
3.11 основной сигнальный проводник: Сигнальный проводник, расположенный справа по направлению подачи теплоносителя или воды к потребителю на всех трубопроводах.
3.12 покровный слой: Защитная (полиэтиленовая) оболочка или защитное (стальное) покрытие или отдельный слой (для многослойной трубной конструкции), защищающий изолирующий слой от внешних воздействий в процессе монтажа и эксплуатации.
3.13 промежуточная точка контроля: Место доступа к системе дистанционного контроля, обустроенное с помощью промежуточного элемента трубопровода с кабелем вывода.
3.14 резервный сигнальный проводник: Сигнальный проводник, расположенный в верхней части предизолированного трубопровода в положении на 12 ч.
3.15 сигнальная линия: Сигнальный (основной или транзитный) проводник системы дистанционного контроля трубопровода между начальной и конечной точками контроля.
3.16 сигнальный контур: Два сигнальных проводника между начальной и конечной точками контроля системы дистанционного контроля трубопровода, объединенные в общую электрическую цепь.
3.17 сигнальный проводник: Медная проволока, расположенная внутри изолирующего слоя трубопровода.
3.18 система диспетчеризации: Система сбора данных в режиме реального времени с разноудаленных объектов на единый диспетчерский пункт.
3.19 система оперативного дистанционного контроля (система ОДК): Система, предназначенная для обнаружения участков с повышенной влажностью изоляции и осуществления контроля за состоянием изолирующего слоя предварительно изолированных трубопроводов.
3.20 соединительная часть трубопровода: Деталь, позволяющая осуществлять соединение труб между собой, ответвление участка трубопровода, изменение направления или диаметра трубопровода, а также соединение труб с арматурой и приборами.
3.21 стыковое соединение: Место сопряжения труб и/или соединительных частей.
3.22 точка контроля: Место доступа к системе дистанционного контроля, предусмотренное и обустроенное в соответствии с проектом.
3.23 транзитный сигнальный проводник: Сигнальный проводник, расположенный слева по направлению подачи воды, теплоносителя или других веществ к потребителю на предизолированных трубопроводах.
3.24 транзитный кабель: Кабель, применяемый для последовательного соединения системы дистанционного контроля между удаленными точками контроля.
3.25 труба гибкая: Многослойная трубная конструкция, состоящая по меньшей мере из одной напорной трубы (полимерной или гофрированной металлической), изолирующего слоя и защитной оболочки. В зависимости от количества напорных труб конструкция может быть однотрубной или многотрубной, если напорных труб две и более.
4. Общие положения
4.1 Для всех предизолированных трубопроводов обязательно наличие системы оперативного дистанционного контроля.
Предизолированные трубопроводы предназначены для подземной прокладки (бесканальным способом - в полиэтиленовой оболочке; в проходных каналах и туннелях - со стальной защитной оболочкой) и надземной прокладке (для труб со стальным защитным покрытием).
4.2 Система оперативного дистанционного контроля (система ОДК) заложена в конструкцию предизолированного трубопровода и предназначена для постоянного контроля состояния теплоизоляционного слоя пенополиуретана, а также обнаружения участков с повышенной влажностью изоляции.
4.3 Система ОДК сохраняет свою работоспособность в течение всего срока службы трубопровода. Для обеспечения надежности и технологичности конструкции системы применяется двухуровневый механизм определения дефектов трубопровода.
При использовании стационарных приборов (детекторов повреждений) и многофункциональных контроллеров система ОДК позволяет осуществлять круглосуточное наблюдение за состоянием объектов и значениями параметров, а в случае возникновения внештатных ситуаций - получать сигнал с контроллера в режиме реального времени на диспетчерский пункт.
4.4 Основой действия системы оперативного дистанционного контроля служит физическое свойство тепловой изоляции (пенополиуретана), содержащееся в уменьшении значения электрического сопротивления изоляции (Rиз) при увеличении влажности, так как в сухом состоянии сопротивление изоляции стремится к бесконечности.
4.5 Система оперативно дистанционного контроля гибких предварительно изолированных стальных трубопроводов совместима с системой ОДК жестких предварительно изолированных трубопроводов.
Для различных систем ОДК предварительно изолированных трубопроводов используются одни и те же контрольно-измерительные приборы и оборудование.
