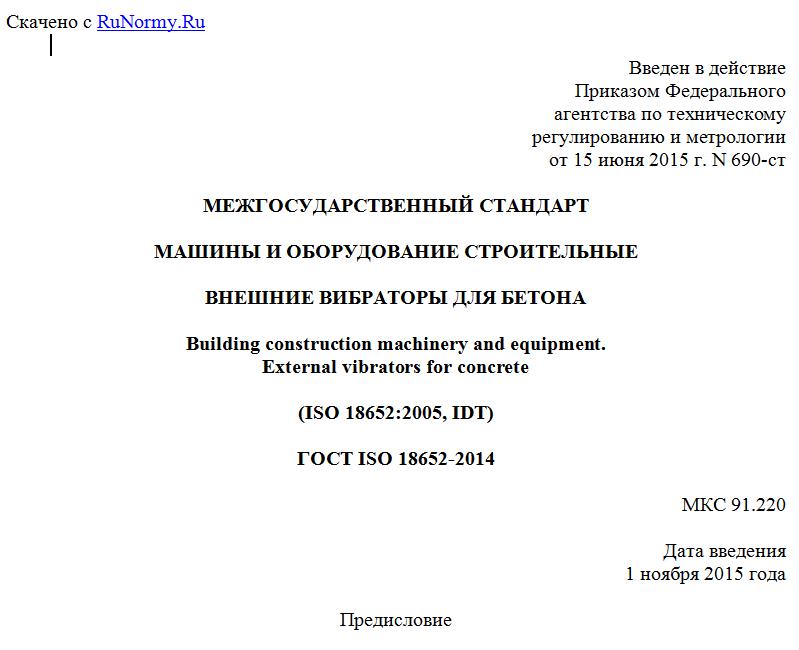

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 690-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ
ВНЕШНИЕ ВИБРАТОРЫ ДЛЯ БЕТОНА
Building construction machinery and equipment.
External vibrators for concrete
(ISO 18652:2005, IDT)
ГОСТ ISO 18652-2014
МКС 91.220
Дата введения
1 ноября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Евразийским советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 690-ст межгосударственный стандарт ГОСТ ISO 18652-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 18652:2005 Building construction machinery and equipment - External vibrators for concrete (Машины и оборудование строительные. Внешние вибраторы для бетона)
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 195 "Строительные машины и оборудование" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарты соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает терминологию и определяет классификацию, эксплуатационные требования, методы испытаний, назначение и технические характеристики внешних вибраторов для бетона (далее, вибраторов).
Настоящий стандарт применяется к внешним вибраторам с механическим приводом, предназначенным для уплотнения бетонной смеси вибрацией с наружной стороны.
Примечание - Внешние вибраторы используются как приспособления к опалубкам, вибрационным стендам, столам, площадкам и брусьям для уплотнения бетонной смеси.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа.
ISO 2398:1995 Rubber hose, textile-reinforced, for compressed air - Specification (Рукава резиновые, армированные текстилем, для сжатого воздуха. Технические условия)
ISO 4414:1998 Pneumatic fluid power - General rules relating to systems (Пневматика. Общие правила, касающиеся пневматических систем)
ISO 6150:1988 Pneumatic fluid power - Cylindrical quick-action couplings for maximum working pressures of 10 bar, 16 bar and 25 bar (1 MPa, 1,6 MPa, and 2,5 MPa) - Plug connecting dimensions, specifications, application guidelines and testing) (Приводы пневматические. Цилиндрические быстроразъемные соединители, рассчитанные на максимальное давление 10, 16 и 25 бар (1, 1,6 и 2,5 МПа). Присоединительные размеры входящей части. Характеристики, правила применения и испытания)
ISO 7241-1 Hydraulic fluid power - Quick-action couplings - Part 1: Dimensions and requirements (Приводы гидравлические. Быстроразъемные соединения. Часть 1. Размеры и технические требования)
ISO 8041 Human response to vibration - Measuring instrumentation (Реакция человеческого организма на вибрацию. Контрольно-измерительные приборы)
ISO 8331 Rubber and plastics hoses and hose assemblies - Guide to selection, storage, use and maintenance (Рукава и рукава в сборе резиновые и пластмассовые. Руководство по выбору, хранению, использованию и техническому обслуживанию)
ISO 11375:1998 Building construction machinery and equipment - Terms and definitions (Машины и оборудование строительные. Термины и определения)
ISO 12100-2:2003 Safety of machinery - Basic concepts, general principles for design - Part 2: Technical principles (Безопасность машин. Основные понятия, общие принципы расчета. Часть 2. Технические принципы)
IEC 60034-1:2004 Rotating electrical machines - Part 1: Rating and performance МЭК 60034-1:2004 (Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики)
IEC 60034-5, Rotating electrical machines - Part 5: Degrees of protection provided by the integral design of rotating electrical machines (IP code) - Classification (Машины электрические вращающиеся. Часть 5. Степени защиты, обеспечиваемые собственной конструкцией вращающихся электрических машин (код IP). Классификация)
IEC 60204-1:2000, Safety of machinery - Electrical equipment of machines - Part 1: General requirements (Электрооборудование промышленных машин. Безопасность. Часть 1. Общие требования)
IEC 60745-1:2003, Hand-held motor-operated electric tools - Safety - Part 1: General requirements (Электроинструменты ручные с приводом от двигателя. Безопасность. Часть 1. Общие требования)
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1 электрический внешний вибратор (electric external vibrator): Вибратор, в котором источником энергии является электрический двигатель.
Примечание - Привод электрического вибратора осуществляется одно- или трехфазным асинхронным двигателем с короткозамкнутым ротором, на концах вала которого закреплен эксцентрик с дебалансом (см. рисунки A.1 и A.7).
3.2 пневматический внешний вибратор (pneumatic external vibrator): Вибратор, работающий по принципу турбины с пневматическим приводом.
Примечание 1 - Пневматический вибратор обычно имеет ротационный генератор вибрации роликового или шарикового типа, в корпусе которого расположен вращающийся по фиксированной оси ролик. В комплект оборудования входит вибратор, гибкий шланг подачи с краном включения/выключения и различные приспособления для использования металлических и деревянных типов опалубок. Кран включения/выключения позволяет изменять параметры вибрации.
Примечание 2 - См. рисунки A.2, A.3, A.8 и A.9.
3.3 гидравлический внешний вибратор (hydraulic external vibrator): Вибратор, состоящий из вращающей эксцентриковую массу, непосредственно соединенной с гидравлическим двигателем.
Примечание 1 - Гидравлический вибратор включает в себя гидравлический насос и органы управления давлением и потоком с целью точного регулирования частоты вибрации в соответствии с требованиями.
Примечание 2 - См. рисунок A.4.
3.4 высокочастотный внешний вибратор (high-frequency external vibrator; HF external vibrator): Вибратор, работающий с частотой 70 Гц и выше.
Примечание - Высокочастотный вибратор состоит из короткозамкнутого асинхронного двигателя с питанием от трансформатора.
3.5 среднечастотный внешний вибратор (normal frequency external vibrator; NF external vibrator): Вибратор, работающий с частотой ниже 70 Гц.
Примечание - Среднечастотный вибратор состоит из короткозамкнутого асинхронного двигателя с питанием от сети переменного тока.
3.6 внешний вибратор направленной вибрации (external vibrator of directed vibration): Вибратор, генерирующий направленную вибрацию.
Примечание - См. рисунки A.10, A.11 и A.12.
3.7 одинарный внешний вибратор направленной вибрации (single external vibrator of directed vibration): Вибратор, генерирующий линейные вертикальные колебания специальным шарниром.
