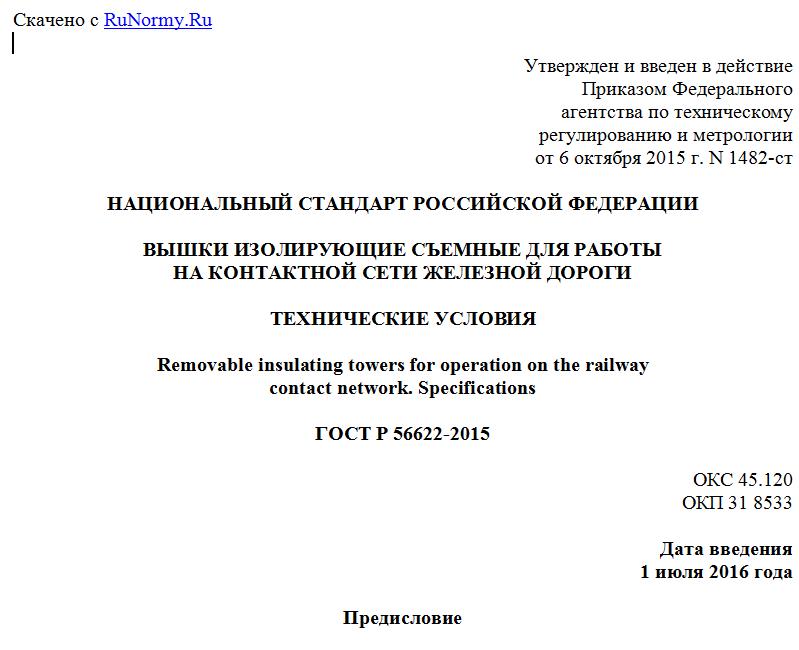

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫШКИ ИЗОЛИРУЮЩИЕ СЪЕМНЫЕ ДЛЯ РАБОТЫ
НА КОНТАКТНОЙ СЕТИ ЖЕЛЕЗНОЙ ДОРОГИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Removable insulating towers for operation on the railway
contact network. Specifications
ГОСТ Р 56622-2015
ОКС 45.120
ОКП 31 8533
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 октября 2015 г. N 1482-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на съемные изолирующие вышки для работы на контактной сети железной дороги (далее - вышки).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.401 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 1516.2 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 5264 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 6402 Шайбы пружинные. Технические условия
ГОСТ 7165-93 (МЭК 564-77) Мосты постоянного тока для измерения сопротивления
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 7721 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 9569-2006 Бумага парафинированная. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10461 Шайбы стопорные с зубьями. Общие технические условия
ГОСТ 10462 Шайбы стопорные с внутренними зубьями. Конструкция и размеры
ГОСТ 10463 Шайбы стопорные с наружными зубьями. Конструкция и размеры
ГОСТ 11872 Шайбы стопорные многолапчатые. Технические условия
ГОСТ 13463 Шайбы стопорные с лапкой. Конструкция и размеры
ГОСТ 13464 Шайбы стопорные с лапкой уменьшенные. Конструкция и размеры
ГОСТ 13465 Шайбы стопорные с носком. Конструкция и размеры
ГОСТ 13466 Шайбы стопорные с носком уменьшенные. Конструкция и размеры
ГОСТ 13837 Динамометры общего назначения. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14771 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17516.1 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 22483-2012 (IEC 60228:2004) Жилы токопроводящие для кабелей, проводов и шнуров
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 23216 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка
ГОСТ 32895 Электрификация и электроснабжение железных дорог. Термины и определения
ГОСТ Р 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 51685 Рельсы железнодорожные. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 32895, а также следующие термины с соответствующими определениями:
3.1
электрозащитные средства: Переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками (а также при работе с электрооборудованием), от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. [ГОСТ Р 12.1.009-2009, статья 63]
3.2 изолирующая часть лестницы (съемной изолирующей вышки): Участок в средней части лестницы (съемной изолирующей вышки), на котором диэлектрический материал лестницы не зашунтирован токопроводящими частями конструкции нижнего заземленного пояса и/или верхнего шунтирующего пояса.
4 Технические требования
4.1 Основные показатели и характеристики
4.1.1 Показатели назначения
Вышки предназначены для выполнения работ на контактной сети железной дороги и защиты персонала, выполняющего работы, от поражения электрическим током, вызванным рабочим или наведенным напряжением. С точки зрения технических средств обеспечения электробезопасности по ГОСТ Р 12.1.019 вышки рассматриваются как основное электрозащитное средство, обеспечивающее электрическую изоляцию рабочего места.
4.1.2 Общие конструктивные требования
4.1.2.1 Вышки изготовляют в соответствии с требованиями настоящего стандарта и технической документации на вышки конкретного вида (типа) по конструкторской документации, утвержденной в установленном порядке.
4.1.2.2 Конструкция вышки должна включать следующие основные части:
- нижний заземленный пояс;
- верхний шунтирующий пояс с рабочей площадкой;
- лестницы;
- шунтирующие штанги.
Лестницы должны образовывать конструкцию, механически объединяющую нижний заземленный пояс с верхним шунтирующим поясом и одновременно электрически изолирующую их друг от друга.
Основные части конструкции вышки, их взаимное расположение и основные размеры показаны на рисунке 1.
1 - верхний шунтирующий пояс с рабочей площадкой;
2 - лестницы; 3 - нижний заземленный пояс; L1 - длина
вышки; L2 - ширина вышки; L3 - высота вышки;
L4 - расстояние между наиболее высоко расположенной
частью конструкции нижнего заземленного пояса
и наиболее низко расположенной частью конструкции
верхнего шунтирующего пояса. Шунтирующие штанги
на рисунке условно не показаны
Рисунок 1 - Основные части конструкции вышки,
их взаимное расположение и основные размеры
