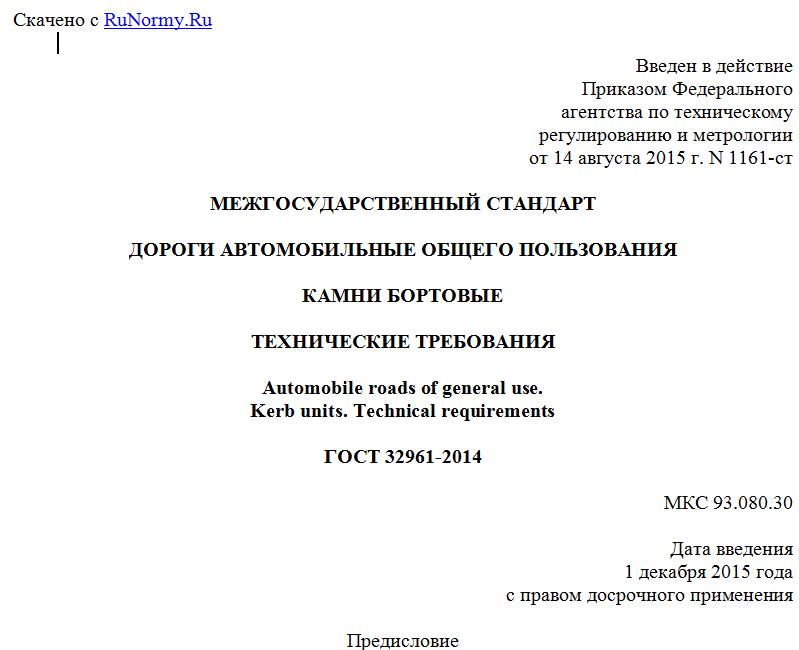

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2015 г. N 1161-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
КАМНИ БОРТОВЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use.
Kerb units. Technical requirements
ГОСТ 32961-2014
МКС 93.080.30
Дата введения
1 декабря 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Смоленск-ДорНИИ-Проект"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2015 г. N 1161-ст межгосударственный стандарт ГОСТ 32961-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на бортовые камни, изготовленные из горных пород и бетонов, применяемые в сборных конструкциях на автомобильных дорогах общего пользования, предназначенных для физического и визуального ограничения транспортных зон, отделения проезжей части от других элементов автомобильных дорог, обеспечения безопасности дорожного движения. Настоящий стандарт устанавливает технические требования к бортовым камням, а также их классификацию и требования к безопасности, маркировке, транспортированию и хранению.
Примечания
1 Допускается применение бортовых камней для целей, отличных от указанных, в соответствии с проектом строительства (реконструкции, капитального ремонта) автомобильной дороги.
2 Допускается изготовление бортовых камней из железобетона на основании индивидуального проектирования при соответствующем технико-экономическом обосновании.
Настоящий стандарт не распространяется на бортовые камни, применяемые в сборных конструкциях на улицах и дорогах населенных пунктов, а также в конструкции бортов, устраиваемых на автомобильных дорогах из монолитного бетона.
Примечание - В настоящем стандарте не рассматриваются вопросы армирования бортовых камней.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9479-2011 Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. Технические условия
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14192-96 Маркировка грузов
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 32018-2012 Изделия строительно-дорожные из природного камня. Технические условия
ГОСТ 32962-2014 Дороги автомобильные общего пользования. Камни бортовые. Методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 бортовой камень: Изделие из природного или искусственного камня, применяемое на автомобильных дорогах в составе сборных конструкций бортов, предназначенных для обозначения и ограничения транспортных зон и габаритов приближения, разделения поверхностей проезжей части и элементов дорог, не предназначенных для движения автомобильного транспорта.
Примечание - В настоящее время бортовые камни изготовляют преимущественно из бетонов на цементном вяжущем без их армирования, а также из горных пород.
3.2 доборный камень (добор): Бортовой камень или часть камня, применяемая в качестве переходного элемента при изменении направления или высоты борта либо в качестве концевого (завершающего) элемента конструкции.
3.3 грань: Часть поверхности бортового камня, расположенная в плоскости, образующей угол с плоскостями поверхностей смежных граней.
Примечание - Для целей настоящего стандарта различают следующие грани бортового камня: верхнюю, основание, боковые (торцы), фронтальную, в том числе скошенную, тыльную.
3.4 ребро: Линия, образованная пересечением плоскостей двух смежных граней; граница на стыке смежных граней бортового камня.
3.5 фаска: Скругленная или скошенная поверхность на стыке двух граней размерами по горизонтали или вертикали более 2 мм.
3.6 скос: Общий уклон фронтальной грани бортового камня от вертикальной плоскости в направлении к тыльной грани.
3.7 лицевая поверхность: Поверхность бортового камня, видимая после его установки в проектное положение, которая служит для обозначения и визуального ограничения транспортных зон и габаритов приближения и обеспечения зрительного ориентирования участников дорожного движения.
3.8 торец: Боковая грань бортового камня, наименьшая по площади поверхности, предназначенная для состыковки бортовых камней в сборной конструкции.
3.9 длина бортового камня (длина): Расстояние между торцами.
3.10 высота бортового камня (высота): Расстояние между основанием и верхней гранью.
3.11 ширина бортового камня (ширина): Расстояние между фронтальной и тыльной гранями.
3.12 номинальный размер: Размер, установленный изготовителем на стадии проектирования и изготовления бортового камня и согласованный с потребителем.
Примечание - Номинальный размер используют в качестве требуемого значения размера при оценке соответствия геометрических параметров бортового камня установленным требованиям.
3.13 фактический размер: Размер, установленный в результате непосредственного измерения бортового камня.
4. Классификация
4.1 Бортовые камни подразделяют на следующие типы в зависимости от материала, из которого они изготовлены:
- искусственные - из бетона на цементном вяжущем;
- натуральные - из природного камня (горных пород).
4.2 Бортовые камни подразделяют на следующие виды в зависимости от конструктивных параметров:
- рядовые;
- доборные.
4.3 Обозначение бортовых камней включает в себя буквенные обозначения типа и вида бортового камня, а также цифровое обозначение основных номинальных размеров (длины, высоты и ширины), выраженных в сантиметрах и оформленных через точку.
Для указания типа и вида бортовых камней применяют следующие условные обозначения:
- Р - рядовой бортовой камень;
- Д - доборный бортовой камень;
- Б - бортовой камень из бетона (искусственный);
- Г - бортовой камень из горных пород (натуральный).
Примеры
1 БР 100.60.18 - бортовой камень искусственный рядовой длиной 1000 мм, высотой 600 мм и шириной 180 мм.
2 ГД 50.30.15 - бортовой камень натуральный доборный длиной 500 мм, высотой 300 мм и шириной 150 мм.
В необходимых случаях допускается дополнять маркировку бортовых камней соответствующими буквенными и цифровыми обозначениями. При этом
