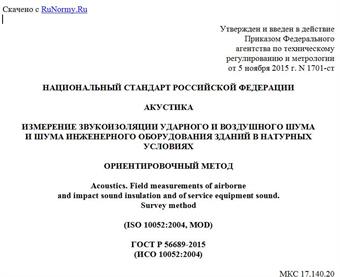

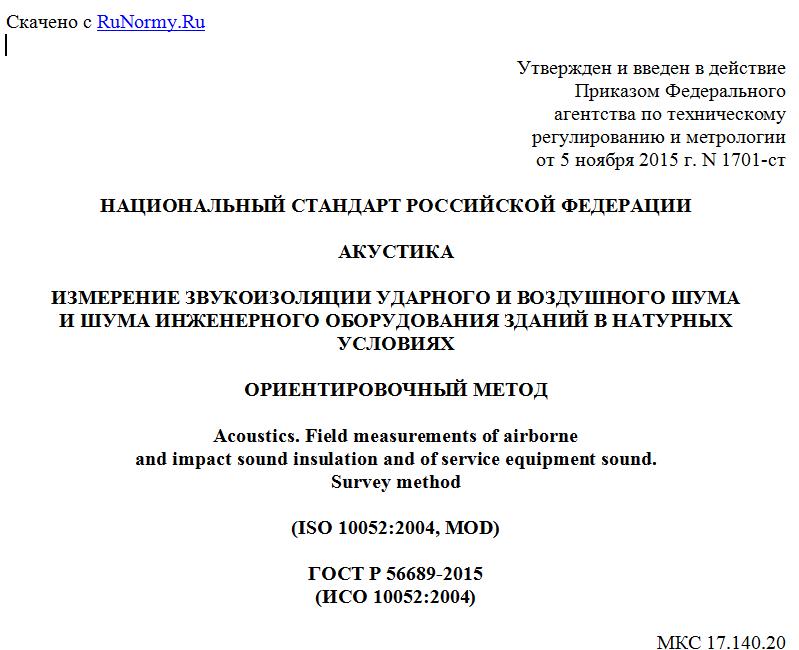

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 ноября 2015 г. N 1701-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ИЗМЕРЕНИЕ ЗВУКОИЗОЛЯЦИИ УДАРНОГО И ВОЗДУШНОГО ШУМА
И ШУМА ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ ЗДАНИЙ В НАТУРНЫХ УСЛОВИЯХ
ОРИЕНТИРОВОЧНЫЙ МЕТОД
Acoustics. Field measurements of airborne
and impact sound insulation and of service equipment sound.
Survey method
(ISO 10052:2004, MOD)
ГОСТ Р 56689-2015
(ИСО 10052:2004)
МКС 17.140.20
91.120.20
91.140.01
Дата введения
1 декабря 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2015 г. N 1701-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 10052-2004 "Акустика. Измерение звукоизоляции ударного и воздушного шума и шума инженерного оборудования зданий в натурных условиях. Ориентировочный метод" (ISO 10052-2004 "Acoustics - Field measurements of airborne and impact sound insulation and of service equipment sound - Survey method"), включая изменение к нему ISO 10052:2004/Amd 1:2010, путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт представляет собой введение международного стандарта ИСО 10052-2004 в модифицированной форме соответствия.
Стандарт устанавливает ориентировочные методы определения в натурных условиях звукоизоляции воздушного и ударного шума, уровней звукового давления инженерного оборудования зданий. Указанные методы могут использоваться при предварительных испытаниях по определению акустических характеристик зданий. Методы неприменимы для определения акустических характеристик элементов зданий.
Использование ориентировочного метода измерений упрощает определение средних уровней звукового давления в приемном помещении за счет выполняемого вручную сканирования микрофоном пространства помещения.
Настоящий стандарт имеет следующие отличия от примененного в нем международного стандарта ИСО 10052-2004:
- в соответствии с ГОСТ Р 1.7 (п. 7.6.3) ссылочные международные стандарты, приведенные в разделе "Нормативные ссылки", заменены соответствующими национальными и межгосударственными стандартами, действующими в Российской Федерации;
- европейские стандарты EN 20140-2, EN ISO 140-7:1998 исключены из раздела "Нормативные ссылки" как не введенные в Российской Федерации. Из элемента "Библиография" исключены все источники, приведенные в ИСО 10052 как не имеющие ссылок в основном тексте стандарта. Введен международный стандарт ИСО 12999-1:2014, заменяющий EN 20140-2;
- дополнительно в раздел "Нормативные ссылки" введен ГОСТ 27296-2012, некоторые положения которого в целях настоящего стандарта могут применяться вместо исключенных европейских стандартов;
- из номенклатуры измеряемых величин исключены уровни корректированного по частотной характеристике C звукового давления (корректированные по C), что соответствует требованиями [1]. В соответствии с этим таблица 1 для одночисловых величин приведена в сокращенном виде. В то же время ГОСТ 12.1.003-2014 предусматривает применение частотной коррекции по характеристике C при измерениях больших уровней звукового давления, вызванных, например, интенсивными звуковыми импульсами. В связи с этим пользователю стандарта следует иметь в виду, что все положения стандарта, касающиеся корректированных по A величин, могут распространяться при необходимости на аналогичные величины, корректированные по C;
- в соответствии с требованиями ГОСТ 1.5 (п. 3.9.4) пояснения к определениям терминов, изложенные в отдельных предложениях, оформлены дополнительными примечаниями;
- термин 3.3 отличается от буквального перевода англоязычного термина "reverberation index k" - "индекс реверберации k", т.к. в российской терминологии по строительной акустике "индексами", как правило, называют частотно независимые (проинтегрированные по частоте) величины. В данном случае зависимость k от частоты такая же, как у времени реверберации;
- формулы (5), (7), (10) (13) и пояснения к ним приведены в более простом виде;
- в разделе 5 ссылки на европейские стандарты, содержащие требования к стандартной ударной машине, заменены ссылкой на соответствующий пункт ГОСТ 27296-2012. Исключено примечание с рекомендацией об испытаниях с целью утверждения типа и периодической калибровки шумомеров в связи с тем, что порядок метрологического обеспечения измерений в Российской Федерации установлен стандартами ГСИ;
- из подраздела 6.5 исключен расчетный метод определения поправки на время реверберации с помощью табулированных значений, т.к. он основан на статистических данных для жилых зданий, построенных в некоторых европейских странах в период 1960 по 1980 год. Аналогичные данные для жилого фонда в Российской Федерации отсутствуют. Тем не менее, подход, примененный в методе определения времени реверберации, и данные таблиц 2 и 3 могут быть полезны в качестве сравнительного материала по мере появления результатов аналогичных исследований в Российской Федерации. В связи с этим описание указанного метода вынесено в дополнительное приложение ДА;
- изменено наименование и редакция подраздела 6.6 с целью конкретизации характеристик точности метода измерений;
- кроме того, внесены незначительные изменения путем замены отдельных слов и добавления фраз, более точно раскрывающих смысл отдельных положений. Указанные изменения выделены в тексте курсивом.
Текст измененных абзацев, терминологических статей и т.п. выделен одиночной вертикальной полужирной линией, расположенной на полях напротив этого текста, а замененный текст вынесен в дополнительное справочное приложение ДБ.
1. Область применения
Настоящий стандарт устанавливает ориентировочные методы измерения в натурных условиях:
а) звукоизоляции воздушного шума ограждениями помещений;
б) звукоизоляции ударного шума перекрытиями (полами и напольными покрытиями);
в) звукоизоляции фасадов;
г) уровней звукового давления шума, создаваемого в помещениях инженерным оборудованием.
Методы, установленные в настоящем стандарте, применимы для измерений в помещениях жилых зданий или в других соразмерных помещениях объемом не более 150 м3.
Методы позволяют определить в октавных полосах звукоизоляцию воздушного и ударного шума, звукоизоляцию фасадов. Полученные частотные зависимости могут быть преобразованы в оценки соответствующих величин по ГОСТ Р 56769 и ГОСТ Р 56770, выраженные одним числом (далее - одночисловые оценки). Шум инженерного оборудования характеризуют уровнями корректированного по частотным характеристикам A звукового давления (далее - уровень звука A).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования
ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ Р 8.714-2010 (МЭК 61260:1995) Государственная система обеспечения единства измерений. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний
ГОСТ Р 56769-2015 (ИСО 717-1:2013) Здания и сооружения. Оценка звукоизоляции воздушного шума
ГОСТ Р 56770-2015 (ИСО 717-2:2013) Здания и сооружения. Оценка звукоизоляции ударного шума
ГОСТ Р 56771-2015 (ИСО 3822-1:1999) Лабораторный метод измерения шума от сетей внутреннего водоснабжения
ГОСТ Р ИСО 3382-2-2013 Акустика. Измерение акустических параметров помещений. Часть 2. Время реверберации обычных помещений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 средний уровень звукового давления в помещении (average sound pressure level in a room) , дБ: Величина, равная десяти логарифмам по основанию 10 отношения усредненного по пространству и по времени <1> квадрата звукового давления к квадрату опорного звукового давления, причем пространственное усреднение выполняют по всему помещению за исключением областей, в которых существенны влияния прямого звука источника шума или ближнего поля ограждающих поверхностей помещения (стены и т.п.), выражаемая формулой:
(1)
где p - звуковое давление, Па;
p0 = 20 мкПа - опорное звуковое давление;
Tm - время интегрирования, с.
