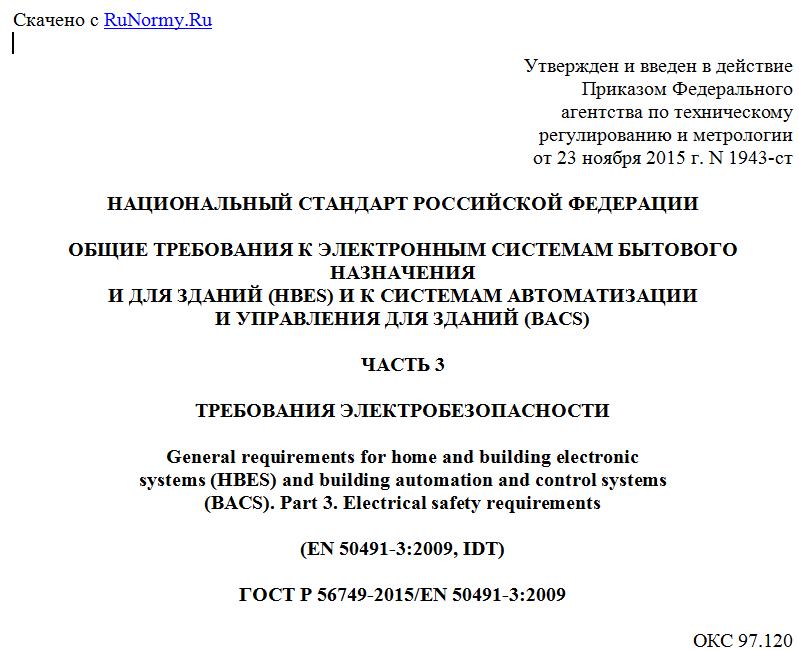

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 ноября 2015 г. N 1943-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБЩИЕ ТРЕБОВАНИЯ К ЭЛЕКТРОННЫМ СИСТЕМАМ БЫТОВОГО НАЗНАЧЕНИЯ
И ДЛЯ ЗДАНИЙ (HBES) И К СИСТЕМАМ АВТОМАТИЗАЦИИ
И УПРАВЛЕНИЯ ДЛЯ ЗДАНИЙ (BACS)
ЧАСТЬ 3
ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ
General requirements for home and building electronic
systems (HBES) and building automation and control systems
(BACS). Part 3. Electrical safety requirements
(EN 50491-3:2009, IDT)
ГОСТ Р 56749-2015/EN 50491-3:2009
ОКС 97.120
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2015 г. N 1943-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 50491-3:2009 "Общие требования к электронным системам бытового назначения и для зданий (HBES) и к системам автоматизации и управления для зданий (BACS). Часть 3. Требования электробезопасности" (EN 50491-3:2009 "General requirements for Home and Building Electronic Systems (HBES) and Building Automation and Control Systems (BACS) - Part 3: Electrical safety requirements", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт распространяется на изделия, применяемые для автоматизации домашнего хозяйства и зданий и систем управления (HBES/BACS).
Выражение HBES/BACS обозначает любую комбинацию HBES и/или изделий BACS, включая их отдельные связанные/съемные устройства, соединенные через одну или более сетей.
Стандарт следует использовать совместно с соответствующими стандартами по безопасности изделий.
Концепция этого стандарта основана на философии, что устройство, электрически безопасное согласно соответствующему стандарту по безопасности изделий, также должно остаться безопасным, когда оно связано с сетью.
Стандарт устанавливает дополнительные требования к стандарту по требованиям электробезопасности изделия, необходимые для того, чтобы устройство HBES/BACS, связанное с сетью, оставалось безопасным как при нормальных условиях, так и при единичном повреждении сети HBES/BACS, а также, как при нормальных условиях, так и при единичном повреждении одного или более устройств HBES/BACS, связанных с сетью HBES/BACS. Дополнительные требования включают защиту от сетевого напряжения, защиту от опасностей, вызванных взаимосвязью различного типа цепей, ограничение тока прикосновения и защиту линий от перегрева.
Сеть HBES/BACS это любая взаимосвязь между устройствами HBES/BACS. Сеть HBES/BACS может быть или телекоммуникационной сетью с интерфейсами, классифицированными в соответствии с МЭК/ТУ 62102, или специальной сетью, классифицированной как сеть цепей СНН, ФСНН, БСНН или ЗСНН.
На устройства HBES/BACS, связанные с телекоммуникационной сетью, распространяются требования европейского стандарта ЕН 41003.
Для изделий HBES/BACS, связанных со специальной сетью HBES/BACS, определены требования для электрического разделения между устройством и сетями цепей (см. таблицу 2). Эти технические требования по электрическому разделению соответствуют общим принципам, установленным в основных публикациях по безопасности ЕН 60664-1 и ЕН 61140 совместно с требованиями по монтажу, установленными в HD 60364-4-41, при этом рассматриваются следующие моменты:
Импульсные перенапряжения:
В соответствии с ЕН 60664-1 в качестве номинального напряжения импульса при разделении берется большее из импульсного перенапряжения сети или номинального импульсного перенапряжения цепи, которая будет связана с сетью.
Категории перенапряжений, которые установлены в ЕН 60664-1, относятся к перенапряжениям, полученным непосредственно от сети до точки ввода.
Перенапряжения, поступающие от других источников (например, емкостные наводки), не определены в ЕН 60664-1. В таких случаях ЕН 60664-1 рекомендует, чтобы технические комитеты определили категории перенапряжения или дали оценку соответствующим импульсным перенапряжениям.
В настоящем стандарте были определены следующие импульсные перенапряжения:
- для цепей, электрически отделенных от сети (цепи ФСНН, БСНН или ЗСНН), импульсное перенапряжение, поступающее со стороны сети, должно быть ограничено на уровне 2,5 кВ - для стационарно проложенных цепей и 1,5 кВ - для нестационарных цепей;
- для телекоммуникационных сетей применяются специальные требования (см. 5.3.2.1).
1 Область применения
Настоящий стандарт устанавливает требования по обеспечению электробезопасности для всех устройств, связанных с сетями HBES/BACS.
Требования настоящего стандарта применимы к системам и устройствам:
- управляющим и другим обслуживаемым человеком системам;
- устройствам диспетчеризации;
- регулирующим устройствам;
- устройствам автоматизации и управления;
- переносным устройствам;
- линиям связи устройств.
В стандарте отражены следующие виды защит и критерии их выполнения:
- защита от опасностей в устройствах;
- защита от перенапряжений в сети;
- защита от тока прикосновения;
- защита от опасностей для различных типов цепей;
- защита линий от перегрева, вызванного сверхтоком.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 41003, Particular safety requirements for equipment to be connected to telecommunication networks and/or a cable distribution system (Оборудование, подсоединяемое к телекоммуникационным и/или кабельным сетям. Специальные требования безопасности)
EN 60664-1:2007, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (IEC 60664-1:2007) (Координация изоляции для оборудования низковольтных систем. Часть 1. Принципы, требования и испытания)
EN 60950-1:2006, EN Information technology equipment - Safety - Part 1: General requirements (IEC 60950-1:2005, mod) (Оборудование информационных технологий. Безопасность. Часть 1. Общие требования)
EN 60990, Methods of measurement of touch current and protective conductor current (IEC 60990) (Методы измерения тока прикосновения и тока защитного проводника)
EN 61140:2002, Protection against electric shock - Common aspects for installation and equipment (IEC 61140:2001) (Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи)
EN 61180-1, High-voltage test techniques for low-voltage equipment - Part 1: definitions, test and procedure requirements (IEC 61180-1) (Высоковольтные испытания низковольтного оборудования. Часть 1. Определения, испытания и требования к испытаниям)
EN 61180-2, High-voltage test techniques for low-voltage equipment - Part 2: Test equipment (IEC 61180-2) (Высоковольтные испытания низковольтного оборудования. Часть 2. Испытательное оборудование)
CLC/TR 62102, Electrical safety - Classification of interfaces for equipment to be connected to information and communications technology networks. (IEC/TR 62102) (Электробезопасность. Классификация интерфейсов для оборудования, подсоединяемого к информационным и коммуникационным технологическим сетям)
HD 60364-4-41:2007, Electrical installations of buildings - Part 4: Protection for safety - Chapter 41: Protection against electric shock (IEC 60364-4-41:2005, mod) (Низковольтные электрические установки. Часть 4-41. Защита для обеспечения безопасности. Защита от поражения электрическим током)
HD 384.5.523 S2:2001, Electrical installations of buildings - Part 5: Selection and erection of electrical equipment - Section 523: Current-carrying capacities in wiring systems (IEC 60364-5-523:1999, mod.) (Электрические установки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 523. Длительно допустимые токи в электропроводных системах)
IEC 60050-195, International Electrotechnical Vocabulary - Part 195: Earthing and protection against electric shock (Международный электротехнический словарь. Часть 195. Заземление и защита от поражения электрическим током)
IEC 60050-826, International Electrotechnical Vocabulary - Part 826: Electrical installations (Международный электротехнический словарь. Часть 826. Электрические установки)
IEC 62151:2000, Safety of equipment electrically connected to a telecommunication (Безопасность оборудования, соединяемого электрически с телекоммуникационными сетями)
3 Термины и определения, сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 изделия для автоматизации и управления бытового назначения и для зданий (HBES/BACS) [home and building automation and control (HBES/BACS) products]: Изделия HBES/BACS - устройства, предназначенные для управления, контроля, оперативных переключений или для обеспечения коммунальных систем и/или бытовых электронных систем, которые могут взаимодействовать между собой посредством коммуникационной сети.
3.1.2 сеть HBES/BACS (HBES/BACS network): Любая взаимосвязь между изделиями HBES/BACS. Используемая для коммуникации сеть HBES/BACS может быть как цифровой, так и аналоговой.
3.1.3 система HBES/BACS (HBES/BACS system): Выражение HBES/BACS определяет любую комбинацию изделий HBES/BACS (включая их отдельные подключаемые/съемные устройства), соединенных через одну или более сетей HBES/BACS. Другие термины, такие как "бытовая сеть управления", "бытовая система управления", "электронные системы бытового назначения и для зданий", "системы для зданий", "системы автоматизации для зданий" и т.д., используют для описания
