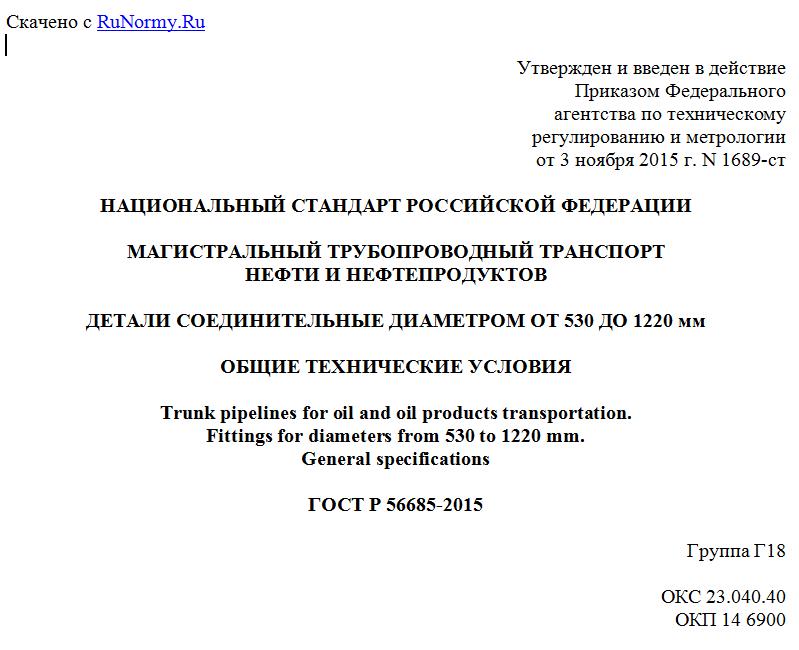

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1689-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАГИСТРАЛЬНЫЙ ТРУБОПРОВОДНЫЙ ТРАНСПОРТ
НЕФТИ И НЕФТЕПРОДУКТОВ
ДЕТАЛИ СОЕДИНИТЕЛЬНЫЕ ДИАМЕТРОМ ОТ 530 ДО 1220 мм
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Trunk pipelines for oil and oil products transportation.
Fittings for diameters from 530 to 1220 mm.
General specifications
ГОСТ Р 56685-2015
Группа Г18
ОКС 23.040.40
ОКП 14 6900
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт транспорта нефти и нефтепродуктов Транснефть" (ООО "НИИ Транснефть")
2 ВНЕСЕН подкомитетом ПК 7 "Магистральный трубопроводный транспорт нефти и нефтепродуктов" Технического комитета по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1689-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящем стандарте учтен опыт проектирования, строительства и эксплуатации магистральных нефтепроводов и нефтепродуктопроводов.
Настоящий стандарт разработан с учетом положений межгосударственных стандартов, национальных стандартов Российской Федерации, сводов правил и другой нормативной документации, устанавливающей технические условия к соединительным деталям трубопроводов на территории Российской Федерации.
Общие технические условия, приведенные в стандарте, ориентированы на современные технологии производства соединительных деталей из проката и труб.
1 Область применения
Настоящий стандарт распространяется на соединительные детали диаметром от 530 до 1220 мм, предназначенные для строительства, ремонта и реконструкции магистральных нефтепроводов и нефтепродуктопроводов, транспортирующих некоррозионноактивные нефть и нефтепродукты при рабочем давлении до 9,8 МПа.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1497 Металлы. Методы испытаний на растяжение
ГОСТ 2601 Сварка металлов. Термины и определения основных понятий
ГОСТ 2999 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 3845 Трубы металлические. Метод испытания гидравлическим давлением
ГОСТ 6996 Сварные соединения. Методы определения механических свойств
ГОСТ 7512 Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 8731 Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 8732 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18442 Контроль неразрушающий. Капиллярные методы. Общие требования
ГОСТ 19903 Прокат листовой горячекатаный. Сортамент
ГОСТ 21014 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 21105 Контроль неразрушающий. Магнитопорошковый метод
ГОСТ 22727 Прокат листовой. Методы ультразвукового контроля
ГОСТ 31447 Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия
ГОСТ Р 53383 Трубы стальные бесшовные горячедеформированные. Технические условия
ГОСТ Р 55724 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ Р 56403 Магистральный трубопроводный транспорт нефти и нефтепродуктов. Трубы стальные сварные. Технические условия
СП 36.13330.2012 Свод правил "СНиП 2.05.06-85* Магистральные трубопроводы"
СП 131.13330.2012 Свод правил "СНиП 23-01-99* "Строительная климатология"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 2601, ГОСТ 21014, а также следующие термины с соответствующими определениями:
3.1 днище: Соединительная деталь, предназначенная для герметизации открытого конца трубопровода.
3.2 кольцо переходное: Соединительная деталь, предназначенная для соединения разнотолщинных и/или разнопрочных элементов трубопроводов.
3.3 косина реза: Отклонение фактического расположения плоскости торца от его номинального расположения.
3.4 кромка: Торцевая поверхность детали после механической обработки до заданных чертежом размеров.
3.5 магистраль тройника: Элемент тройника, предназначенный для направления основного потока транспортируемого продукта.
3.6 номинальная толщина стенки соединительной детали: Толщина стенки, установленная изготовителем и определяемая прочностным расчетом с учетом технологического передела заготовки в соединительную деталь, допусков на толщину стенки, и округленная до ближайшей большей толщины по нормативной документации на прокат или трубную заготовку.
3.7 отвод: Соединительная деталь, предназначенная для поворота направления трубопровода.
3.8 ответвление тройника: Элемент тройника, предназначенный для отвода части потока, транспортируемого через магистраль тройника продукта.
3.9 переход: Соединительная деталь, предназначенная для изменения сечения трубопровода.
3.10 переходный тройник: Тройник, у которого диаметр ответвления меньше диаметра магистрали.
3.11 присоединительный размер кромки соединительной детали: Размер кромки соединительной детали, равный или больший, чем толщина стенки присоединяемой трубы или переходного кольца.
3.12 равнопроходный тройник: Тройник с одинаковыми диаметрами магистрали и ответвления.
3.13 решетка тройника: Конструкция, исключающая возможность попадания очистного устройства или устройства внутритрубной диагностики в ответвление тройника.
3.14 скопление пор: Поры, имеющие кучное расположение в количестве не менее трех с расстоянием между ними, не превышающим трехкратной величины дефекта.
3.15 соединительная деталь: Стальная деталь, входящая в состав трубопровода.
3.16 соединительные детали одного типоразмера: соединительные детали одного вида (наименования) с одинаковыми размерами.
3.17 строительная высота тройника: Расстояние от оси магистрали тройника до торца ответвления.
3.18 строительная длина отвода: Расстояние от торца отвода до пересечения его осей.
3.19 строительная длина тройника: Расстояние от оси ответвления до торца магистрали тройника.
3.20 тройник: Соединительная деталь, предназначенная для ответвления перекачиваемого продукта от основного направления.
3.21 трубная заготовка: Участок трубы длиной, достаточной для изготовления соединительной детали.
3.22 удлинительное кольцо: Отрезок трубы или цилиндрической обечайки, предназначенный для увеличения строительной высоты тройника.
3.23 цепочка пор: Поры, расположенные на одной линии в количестве не менее трех, с расстоянием между ними, не превышающим трехкратной величины дефекта.
3.24 цилиндрическая обечайка: Участок трубы, сформованный на листогибочной установке из листового или рулонного проката и сваренный продольным швом при помощи дуговой сварки по боковым кромкам.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
ДШ - днище штампованное;
КП - кольцо переходное;
ОК - отвод крутоизогнутый штампосварной;
ОГ - отвод гнутый, изготовленный с использованием индукционного нагрева;
ПШС - переход концентрический штампосварной;
РК - рентгеновский контроль;
СОП - стандартный образец предприятия;
ТШС - тройник штампосварной;
ТШСР - тройник штампосварной с решеткой;
УЗК - ультразвуковой контроль;
