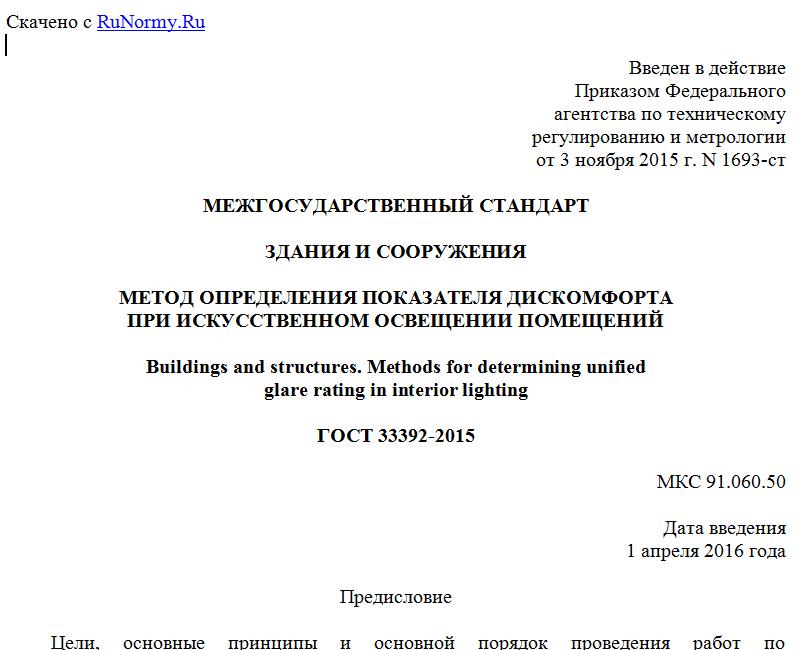

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1693-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗДАНИЯ И СООРУЖЕНИЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЯ ДИСКОМФОРТА
ПРИ ИСКУССТВЕННОМ ОСВЕЩЕНИИ ПОМЕЩЕНИЙ
Buildings and structures. Methods for determining unified
glare rating in interior lighting
ГОСТ 33392-2015
МКС 91.060.50
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН федеральным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) и Обществом с ограниченной ответственностью "ЦЕРЕРА-ЭКСПЕРТ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1693-ст межгосударственный стандарт ГОСТ 33392-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Настоящий стандарт устанавливает метод определения объединенного показателя дискомфорта UGR для общего искусственного освещения помещений на основе фотометрических данных светильников и расположения их в помещении.
1.2 Стандарт также определяет метод расчета и форму представления стандартной таблицы объединенных показателей дискомфорта UGR, представляющей значения объединенного показателя дискомфорта при общем искусственном освещении в стандартных строительных модулях при использовании светильника с заданными фотометрическими характеристиками.
Примечание - Метод неприменим при расстояниях от светильников до рабочей поверхности менее 2,5 м, а также для местного освещения рабочих мест.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.332-2013 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения
ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячным информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 26824, а также следующие термины с соответствующими определениями с учетом существующей международной практики [1]:
3.1 геометрический фактор (geometric factor) FG, отн. ед.: Коэффициент, определяющий долю зонального светового потока, непосредственно достигающего расчетной плоскости.
3.2 зональные световые потоки (zonal luminous fluxes) , лм: Расчетные суммарные световые потоки от светильника в нижнюю полусферу, отнесенные к световому потоку 1000 лм, в четырех зонах, характеризуемых углами: от 0° до 41,4° , от 0° до 60° , от 0° до 75,5° , от 0° до 90° .
3.3 коэффициент масштаба (scale factor) FS, отн. ед.: Коэффициент для перевода значений силы света в приведенные к световому потоку 1000 лм.
3.4 коэффициент передачи светового потока (transfer factor) FT, отн. ед.: Величина, определяемая отношением светового потока, падающего на расчетную плоскость, к прямому потоку, падающему на другую поверхность, отразившую данный световой поток: FT,FW - коэффициент передачи светового потока от расчетной плоскости F к стене W; FT,CW - коэффициент передачи светового потока от потолка C к стене W и FT,WW - коэффициент передачи светового потока от стены W к стене W.
3.5 коэффициент полезного действия светильника (light output ratio of a luminaire) RLO, отн. ед.: Величина, определяемая отношением светового потока светильника к суммарному световому потоку установленных в нем источников света.
3.6 коэффициент полезного действия светильника в нижнюю полусферу (light output ratio of a luminaire in the lower hemisphere) RDLO, отн. ед.: Величина, определяемая отношением светового потока, выходящего из светильника в нижнюю полусферу, к суммарному световому потоку установленных в нем источников света.
3.7 коэффициент распределения светового потока (distribution factor) FD, отн. ед.: Коэффициент, показывающий отношение светового потока, падающего на расчетную плоскость, к полному световому потоку, излучаемому светильником.
Примечание - Коэффициент распределения светового потока для плоскости стандартного наблюдателя - ; коэффициент распределения светового потока для стен - FDW = RDLO - FDF и для потолка FDC = RULO.
3.8 местное освещение (spotlighting): Освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах и расположенными на высоте не более 2 м от пола.
3.9 общее освещение (general lighting): Освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).
3.10 объединенный показатель дискомфорта (unified glare rating) UGR: Международный критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения.
3.11 плоскость расположения линии зрения стандартного наблюдателя (the plane of the line of sight of standard observer): Горизонтальная плоскость, располагающаяся на высоте 1,2 м от пола.
3.12 прямой световой поток на расчетную плоскость (на высоте глаз стандартного наблюдателя) (direct luminous flux to horizontal reference plane (at standard observer eye level)) , лм: Часть прямого светового потока от светильника, попадающего на расчетную горизонтальную плоскость, расположенную на высоте линии зрения стандартного наблюдателя.
3.13 световой поток светильника (luminous flux of a luminaire) , лм: Световой поток, излучаемый светильником в пределах телесного угла стерадиан.
3.14 световой поток светильника, излучаемый в нижнюю полусферу (luminous flux of a luminaire in the lower hemisphere), , лм: Световой поток, излучаемый светильником в пределах телесного угла стерадиан, направленный ниже горизонтальной плоскости, проходящей через световой центр светильника.
3.15 симметричное светораспределение (disymmetric distribution): Распределение силы света светильников, фотометрическое тело которых имеет две плоскости симметрии относительно оптической оси.
3.16 стандартный наблюдатель (standard observer): Приемник излучения, кривая относительной спектральной чувствительности которого соответствует относительной спектральной световой эффективности монохроматического излучения для дневного зрения, определяемой по ГОСТ 8.332.
3.17 стандартная таблица UGR светильника (standard UGR table): Таблица значений объединенных показателей дискомфорта, которые могут быть получены при использовании данного светильника для освещения помещений, имеющих размеры типовых строительных модулей.
3.18 таблица приведенных значений UGR: (uncorrected UGR table): Таблица значений объединенного показателя дискомфорта, приведенных к световому потоку светильника 1000 лм.
4. Расчет объединенного показателя дискомфорта UGR
4.1 Объединенный показатель дискомфорта UGR в соответствии с [2, 3] определяют по формуле
(1)
где N - число светильников в осветительной установке;
Li - габаритная яркость светящей части i-го светильника в направлении глаз наблюдателя, кд/м2;
- телесный угол светящихся частей i-го светильника из точки наблюдения, ср;
La - яркость фона, кд/м2, , где Eind - отраженная составляющая вертикальной освещенности на уровне глаз стандартного наблюдателя. Отраженная составляющая вертикальной освещенности на высоте линии зрения стандартного наблюдателя согласно [2] принимается равной отраженной вертикальной освещенности стен на данной высоте, т.е. Eind = EWID, pi - индекс позиции для i-го светильника, учитывающий его размещение относительно линии зрения наблюдателя.
4.2 Индекс позиции pi определяют интерполяцией данных таблицы А.1 приложения А в зависимости от относительных координат положения центра светильника xT/yR, H/yR в системе координат относительно стандартного наблюдателя. Данная система координат имеет центр O в точке расположения стандартного наблюдателя. yR - координата центра светильника по направлению линии зрения, xT - координата центра светильника в направлении, перпендикулярном линии зрения, H - высота установки светильника над уровнем линии: зрения стандартного наблюдателя. Все координаты относятся к центру светильника. Приведенные в таблице А.1 приложения А параметры xT/yR, H/yR определяются в соответствии с рисунком 1.
