Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 сентября 2015 г. N 1293-ст

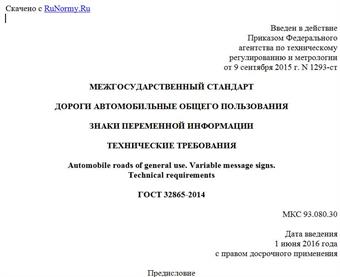

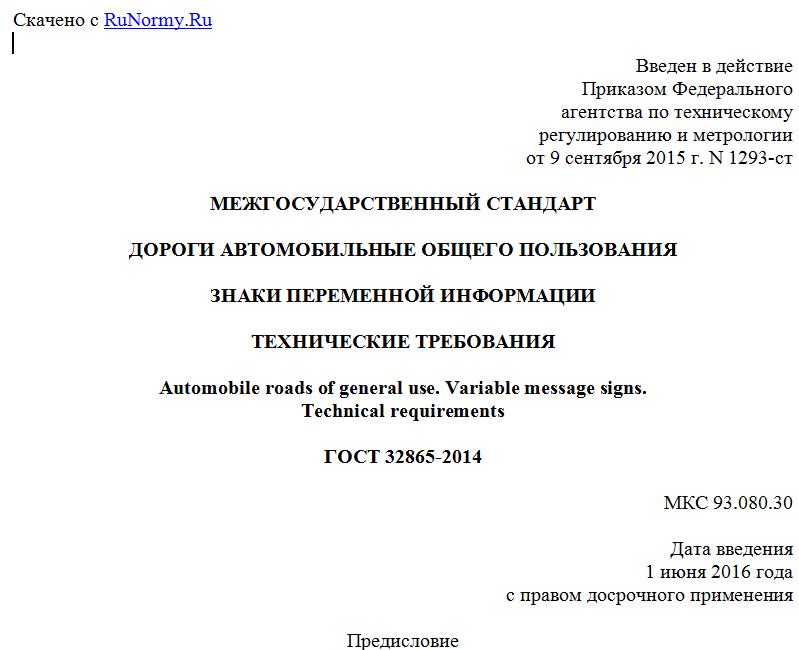

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЗНАКИ ПЕРЕМЕННОЙ ИНФОРМАЦИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use. Variable message signs.
Technical requirements
ГОСТ 32865-2014
МКС 93.080.30
Дата введения
1 июня 2016 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Корпорация "Строй Инвест Проект М" и Обществом с ограниченной ответственностью "НПО "Транспорт"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. N 1293-ст межгосударственный стандарт ГОСТ 32865-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на знаки переменной информации, предназначенные для установки на автомобильных дорогах общего пользования государств с целью информирования о дорожных условиях, режимах движения участников дорожного движения в реальном времени, и устанавливает технические требования к ним.
Настоящий стандарт не распространяется:
- на переносные или временные дорожные знаки;
- табло переменной информации;
- правила применения знаков переменной информации;
- светофоры;
- размеры и форму изображений на знаках переменной информации;
- блоки управления и мониторинга, расположенные на внешней стороне изделий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18620-86 Изделия электротехнические. Маркировка
ГОСТ EN 50293-2012 Совместимость технических средств электромагнитная. Системы управления дорожным движением. Требования и методы испытаний
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 32954-2014 Дороги автомобильные общего пользования. Знаки переменной информации. Методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 знак переменной информации; ЗПИ: Техническое средство организации дорожного движения, предназначенное для отображения дорожных знаков, за исключением знаков индивидуального проектирования.
Примечание - Знаки переменной информации позволяют отобразить сменяющиеся во времени изображения дорожных знаков. Включенным состоянием ЗПИ называют его рабочее состояние, при котором он отображает изображение дорожного знака, выключенным - когда не отображает.
3.2 коэффициент яркости LR: Отношение разности яркостей ЗПИ во включенном и выключенном состояниях к яркости ЗПИ в выключенном состоянии.
3.3 лицевая панель: Видимая часть ЗПИ, включающая поверхность отображения, а также подложку в случае, когда она встроена в лицевую часть ЗПИ.
3.4 матрица: Сетка, объединяющая центры элементов ЗПИ и охватывающая всю поверхность отображения или ее часть.
3.5 неравномерная матрица: Матрица, в которой значения интервалов между центрами элементов ЗПИ в направлении одной из ее осей (или по обеим осям) не являются постоянными.
3.6 поверхность отображения: Видимая часть ЗПИ, содержащая элементы, которые могут быть активированы для отображения изображения.
3.7 подложка: Внешняя панель, предназначенная для улучшения видимости ЗПИ и обеспечения его контраста с окружающей средой, используемая при необходимости.
3.8 равномерная матрица: Матрица, в которой значения интервалов между центрами элементов ЗПИ в направлении каждой из ее осей являются постоянными.
3.9 устройство управления: Компонент аппаратного обеспечения ЗПИ, предназначенный для дистанционной смены изображений.
3.10 ширина светового пучка: Угол в горизонтальной или вертикальной плоскости, при котором сохраняется 50%-ная яркость элемента поверхности отображения ЗПИ от номинальной осевой яркости.
3.11 эквивалентная площадь: Область свечения элементов ЗПИ, которая при соблюдении определенного баланса между яркостью элементов и интервалами между ними воспринимается водителями как изображение.
3.12 элемент: Основной светоизлучающий и/или светоотражающий объект или группа объектов на поверхности отображения ЗПИ, активизируемый совместно с другими элементами для создания необходимого изображения.
4. Классификация знаков переменной информации по виду
4.1 Настоящий стандарт устанавливает следующие виды ЗПИ:
- светотехнические;
- электромеханические.
4.2 В приложении А приведены примеры исполнения видов ЗПИ.
5. Общие технические требования
5.1 Изображения, отображаемые ЗПИ, должны соответствовать Правилам дорожного движения [1], [2], [3].
5.2 ЗПИ, предназначенные для размещения на автомагистралях и скоростных дорогах, должны обеспечивать отображение дорожного знака с размером окружности или длиной стороны изображения 900 мм и более.
5.3 ЗПИ должен обеспечивать распознавание графической информации при любых погодных условиях и в любое время суток при движении транспортных средств с максимально разрешенной на данном участке дороги скоростью. На поверхности ЗПИ не должно быть неработающих источников света, затрудняющих восприятие информации. Расстояние видимости знака должно быть не менее 100 м.
5.4 В ЗПИ не допускается применение затухающих, рассеивающихся, растворяющихся или движущихся изображений.
