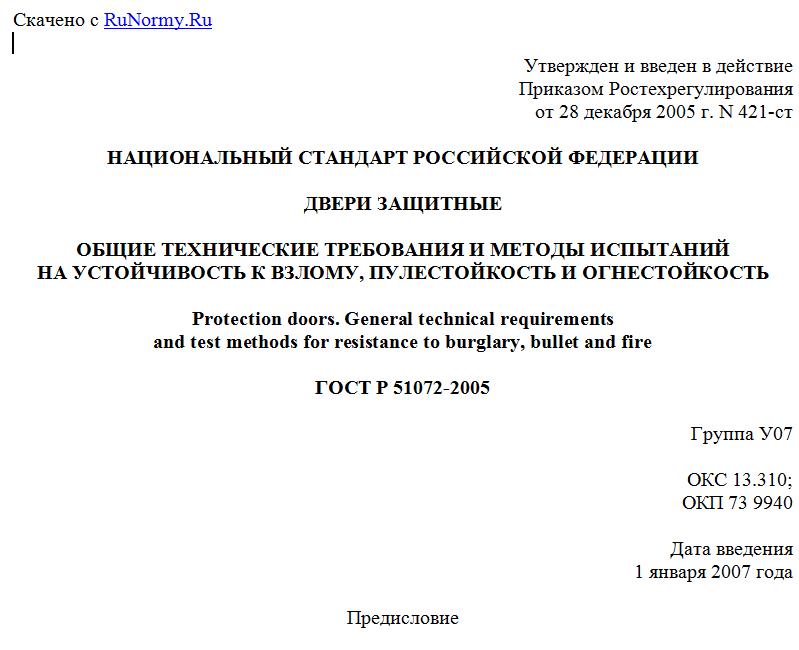

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 421-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВЕРИ ЗАЩИТНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
НА УСТОЙЧИВОСТЬ К ВЗЛОМУ, ПУЛЕСТОЙКОСТЬ И ОГНЕСТОЙКОСТЬ
Protection doors. General technical requirements
and test methods for resistance to burglary, bullet and fire
ГОСТ Р 51072-2005
Группа У07
ОКС 13.310;
ОКП 73 9940
Дата введения
1 января 2007 года
Предисловие
Абзац исключен с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1722-ст.
1. Разработан Рабочей группой Технического комитета по стандартизации ТК 391 "Средства физической защиты и материалы для их изготовления".
2. Внесен Техническим комитетом по стандартизации ТК 391 "Средства физической защиты и материалы для их изготовления".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 421-ст.
4. В настоящем стандарте реализованы положения Закона Российской Федерации "О техническом регулировании", стандарта Европейского комитета по стандартизации (CEN) EN 1143-1 (1997) "Хранилища ценностей. Требования, классификация и методы испытаний на устойчивость к взлому. Часть 1. Сейфы, двери кладовых и кладовые ценностей".
5. Взамен ГОСТ Р 51072-97.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые защитные двери (далее - двери), устанавливаемые в зданиях и сооружениях, в том числе в закрытых стрелковых тирах, помещениях (комнатах) хранения оружия, постов охраны и т.д.
Стандарт устанавливает требования и методы испытаний дверей на устойчивость к взлому, пулестойкость и огнестойкость в целях защиты людей и материальных ценностей.
Стандарт не распространяется на двери, предназначенные для установки в сейфовых комнатах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50744-95 Бронеодежда. Классификация и общие технические требования
ГОСТ Р 50862-2012 Сейфы, сейфовые комнаты и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость
ГОСТ Р 50941-96 Кабина защитная. Общие технические требования и методы испытаний
ГОСТ Р 51053-2012 (ЕН 1300:2014) Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию
ГОСТ Р 51112-97 Средства защитные банковские. Требования по пулестойкости и методы испытаний
ГОСТ Р 51113-97 Средства защитные банковские. Требования по устойчивости к взлому и методы испытаний
ГОСТ Р 51136-98 Стекла защитные многослойные. Общие технические условия
ГОСТ Р 51221-98 Средства защитные банковские. Термины и определения
ГОСТ Р 53303-2009 Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость
ГОСТ Р 53307-2009 Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
Ссылка исключена с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1722-ст.
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 5089-2011 Замки, защелки, механизмы цилиндровые. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 538-2014 Изделия замочные и скобяные. Общие технические условия
ГОСТ 28653-90 Оружие стрелковое. Термины и определения
Ссылка исключена с 1 июня 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 06.11.2015 N 1722-ст.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте используют термины и определения по ГОСТ Р 51221, а также следующие термины с соответствующими определениями:
3.1. Дверь защитная (дверь): устойчивое к регламентированным средствам воздействия защитное средство, состоящее из дверного полотна, дверной коробки и одного или нескольких замков (или запирающего устройства).
3.2. Замок: по ГОСТ 538-2014.
3.3. Запирающее устройство защитной двери: устройство, состоящее из замка и запирающего механизма.
3.4. Вторичные поражающие элементы: осколки пуль и материала двери, а также съемные детали в случае нарушения их крепления в результате обстрела.
3.5. Стрелковое оружие: по ГОСТ 28653.
3.6. Дополнительные элементы: элементы конструкции, встраиваемые в дверь.
Примечание. К таким элементам относятся смотровые окна, глазки, передаточные устройства, амбразуры и т.д.
3.7. Огнестойкость двери: способность двери противостоять регламентированному воздействию огня.
3.8. Действие пули пробивное: по ГОСТ 28653.
3.9. Пуля оболочечная: по ГОСТ 28653.
3.10. Пуля патрона со стальным сердечником: по ГОСТ 28653.
3.11. Баллистический ствол: по ГОСТ 28653.
4. Требования
4.1. Требования к конструкции
4.1.1. Двери должны быть изготовлены в соответствии с требованиями настоящего стандарта по нормативным документам на двери конкретного типа, утвержденным в установленном порядке.
4.1.2. Двери должны быть изготовлены в климатическом исполнении УХЛ по ГОСТ 15150.
4.1.3. Двери должны быть устойчивыми к взлому, огнестойкими, пулестойкими или сочетать указанные защитные свойства.
4.1.4. Коробка двери должна обладать защитными свойствами не ниже, чем у дверного полотна.
4.2. Требования устойчивости к взлому
4.2.1. Дверь должна быть устойчива к взлому и соответствовать одному из классов устойчивости, указанному в таблице 1.
Таблица 1
Класс устойчивости Минимальное значение сопротивления Eобр для достижения полного доступа в единицах Eс по ГОСТ Р 51113 при испытании на взлом с инструментом
H0 15
0 30
I 50
II 80
III 120
IV 180
4.2.2. Требования к запирающим устройствам для дверей по ГОСТ 5089 и ГОСТ Р 51053.
4.2.3. Число замков, входящих в запирающее устройство, в зависимости от класса устойчивости двери, должно быть не менее указанного в таблице 2.
Таблица 2
Класс устойчивости двери Число замков Класс устойчивости замка по ГОСТ Р 51053 Класс замка по ГОСТ 5089
H0 1 - 2
0 2 - 2
I 2 A; B 2; 3
II 2 B; B 3; 3
III 2 B; B 3; 3
IV 2 B; C 3; 4
4.3. Требования по пулестойкости
4.3.1. Двери защитные по пулестойкости подразделяют на один специальный и шесть основных классов защиты, характеристики которых представлены в
